Victron MultiPlus 48/1200/13-16 230V – 48 V Wechselrichter/Ladegerät 1200 VA
Victron MultiPlus 48/1200/13-16 230V – 48 V Wechselrichter/Ladegerät 1200 VA
(Art.Nr.: VIPMP482120000)
Der Victron MultiPlus 48/1200/13-16 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 16-A-Transferschalter in einem kompakten Gerät.
Mit einer Nennleistung von 1200 VA eignet sich der MultiPlus für kleinere und mittlere 48-V-Energiesysteme auf Booten, in Fahrzeugen sowie für autarke Stromversorgungen, bei denen neben einer zuverlässigen 230-V-Versorgung auch das Laden der Batterie über Landstrom, Netz oder Generator benötigt wird.
1200-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 1200 VA beziehungsweise 1000 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 900 W bei 40 °C beziehungsweise 600 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 2400 W bereitstellen.
Der DC-Eingangsspannungsbereich des 48-V-Modells beträgt 38 bis 66 V.
Adaptives 13-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 13 A Ladestrom für die angeschlossene 48-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 57,6 V für die Konstantspannungsphase, 55,2 V für die Erhaltungsladung und 52,8 V für die Lagerung.
PowerControl und PowerAssist
Der MultiPlus 48/1200/13-16 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei den Strombedarf der angeschlossenen AC-Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
16-A-Transferschalter
Der integrierte Transferschalter ist für 16 A ausgelegt.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der Verbraucher aus der Batterie.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel zusammengeschaltet werden, wenn eine höhere Ausgangsleistung benötigt wird. Darüber hinaus können drei MultiPlus-Geräte zu einem Dreiphasensystem konfiguriert werden.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 48-V-Modells beträgt 10 W. Im Suchmodus reduziert sich dieser auf etwa 3 W.
Programmierbares Relais
Der MultiPlus verfügt über ein programmierbares Multifunktionsrelais. Dieses kann beispielsweise als Alarmrelais verwendet oder für weitere Steuerungsfunktionen konfiguriert werden.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–66 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 1200 VA
Dauerleistung bei 25 °C 1000 W
Dauerleistung bei 40 °C 900 W
Dauerleistung bei 65 °C 600 W
Spitzenleistung 2400 W
Maximaler Wirkungsgrad 95 %
Leerlaufverbrauch 10 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 57,6 V
Ladespannung Erhaltung 55,2 V
Lagerspannung 52,8 V
Ladestrom Hausbatterie 13 A
Ladestrom Starterbatterie Nein
Batterietemperaturfühler Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fernbedienung Ein / Aus / Nur Ladegerät
DIP-Schalter Ja
Interne DC-Sicherung 50 A
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl / ABS, blau RAL 5012
Schutzart IP21
Batterieanschluss 10 mm²
230-V-Wechselstromanschluss G-ST18i-Anschluss
Gewicht 8,2 kg

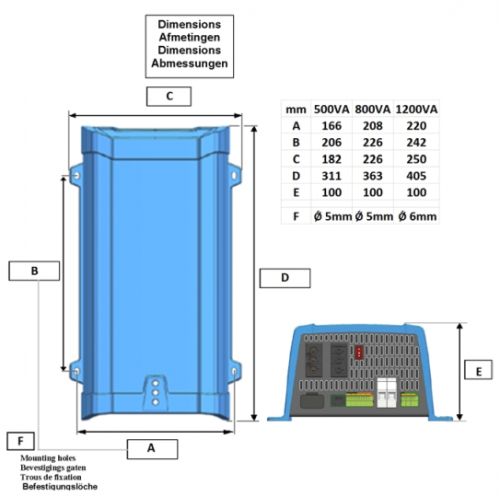

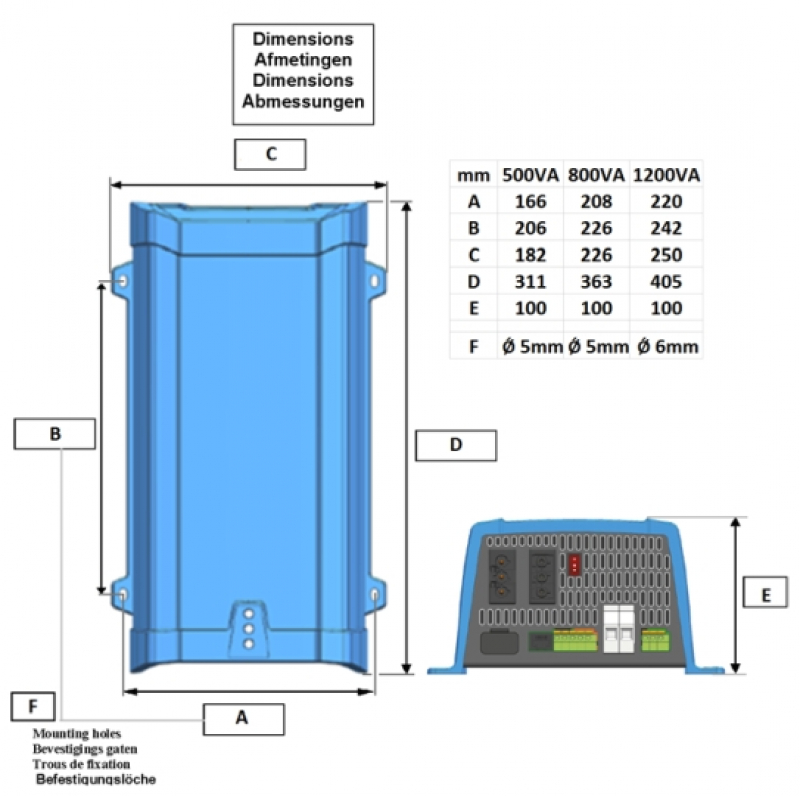

Abmessungen H × B × T 406 × 250 × 100 mm
Der MultiPlus 48/1200/13-16 eignet sich für 48-V-Anlagen, bei denen Verbraucher mit bis zu 1000 W kontinuierlicher Wirkleistung versorgt und gleichzeitig die Hausbatterie mit bis zu 13 A aus einer externen 230-V-Quelle geladen werden soll.
Gegenüber den entsprechenden 12-V- und 24-V-Versionen ist die Wechselrichterleistung identisch. Durch die höhere Batteriespannung fallen die Ströme auf der DC-Seite jedoch deutlich geringer aus. Das ist insbesondere bei größeren Bordnetzen, längeren Leitungswegen und leistungsfähigeren Batteriesystemen von Vorteil.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Anlagen mit begrenztem Landstrom- oder Generatoranschluss. Die maximale Stromaufnahme aus der AC-Quelle kann begrenzt werden, während kurzfristige Leistungsspitzen zusätzlich aus der Batterie versorgt werden können.
Wichtig: Die Bezeichnung „1200“ steht für die Nennleistung von 1200 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 1000 W.
Im Unterschied zu den 12-V- und 24-V-Ausführungen besitzt die 48-V-Version keinen separaten 1-A-Ladeausgang für eine Starterbatterie.
Für einen höheren Leistungsbedarf bietet sich der MultiPlus 48/1600/20-16 an. Dieser erhöht die Nennleistung auf 1600 VA beziehungsweise 1300 W Dauerleistung bei 25 °C und bietet einen Ladestrom von 20 A.
Der MultiPlus 48/1200 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und lässt sich damit auch in größere Victron-Systeme integrieren.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 48/1200/13-16 230V
