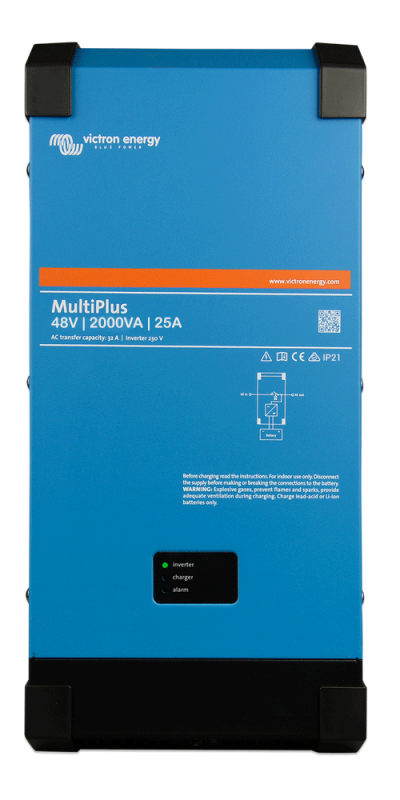

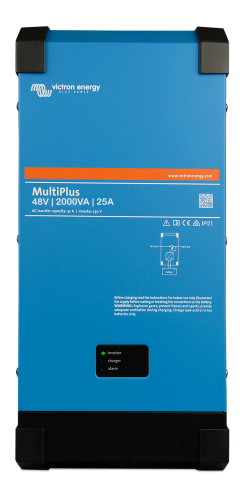

Victron MultiPlus 48/2000/25-32 230V – 48 V Wechselrichter/Ladegerät 2000 VA
Victron MultiPlus 48/2000/25-32 230V – 48 V Wechselrichter/Ladegerät 2000 VA
(Art.Nr.: VIPMP482200000)
Der Victron MultiPlus 48/2000/25-32 230V VE.Bus kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 32-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 2000 VA eignet sich der MultiPlus für leistungsfähige 48-V-Bordnetze und autarke Energiesysteme, bei denen neben einer hohen 230-V-Wechselrichterleistung auch das Laden der Batterie über Landstrom, Netz oder Generator benötigt wird.
2000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 2000 VA beziehungsweise 1600 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 1400 W bei 40 °C beziehungsweise 1000 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 3500 W bereitstellen.
Der DC-Eingangsspannungsbereich des 48-V-Modells beträgt 38 bis 66 V.
Adaptives 25-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 25 A Ladestrom für die angeschlossene 48-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 57,6 V für die Konstantspannungsphase, 55,2 V für die Erhaltungsladung und 52,8 V für die Lagerung.
Im Gegensatz zu den 12-V- und 24-V-Ausführungen besitzt die 48-V-Version keinen separaten 1-A-Ladeausgang für eine Starterbatterie.
PowerControl und PowerAssist
Der MultiPlus 48/2000/25-32 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei den Strombedarf der angeschlossenen AC-Verbraucher und verwendet nur die verbleibende Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
32-A-Transferschalter
Der integrierte Transferschalter ist für 32 A ausgelegt.
Damit kann der MultiPlus deutlich leistungsfähigere AC-Einspeisungen durchschalten als die kleineren Geräte dieser Baureihe mit 16-A-Transferschalter.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der Verbraucher aus der Batterie.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel zusammengeschaltet werden, wenn eine höhere Ausgangsleistung benötigt wird. Darüber hinaus können drei MultiPlus-Geräte zu einem Dreiphasensystem konfiguriert werden.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 48-V-Modells beträgt 11 W. Im Suchmodus reduziert sich dieser auf etwa 3 W.
Robuste Anschlüsse für hohe Leistungen
Der Batterieanschluss erfolgt beim 2000-VA-Modell über M8-Bolzen. Der 230-V-Wechselstromanschluss ist mit Schraubklemmen ausgeführt.
Durch die 48-V-Batteriespannung bleiben die DC-Ströme bei gleicher AC-Leistung deutlich niedriger als bei vergleichbaren 12-V- oder 24-V-Systemen.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–66 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 2000 VA
Dauerleistung bei 25 °C 1600 W
Dauerleistung bei 40 °C 1400 W
Dauerleistung bei 65 °C 1000 W
Spitzenleistung 3500 W
Maximaler Wirkungsgrad 95 %
Leerlaufverbrauch 11 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 32 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 57,6 V
Ladespannung Erhaltung 55,2 V
Lagerspannung 52,8 V
Ladestrom Hausbatterie 25 A
Ladestrom Starterbatterie Nein
Batterietemperaturfühler Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fernbedienung Ein / Aus
DIP-Schalter Ja
Interne DC-Sicherung Nein
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP21
Batterieanschluss M8-Bolzen
230-V-Wechselstromanschluss Schraubklemmen
Gewicht 15,5 kg
Abmessungen H × B × T 506 × 236 × 147 mm
Der MultiPlus 48/2000/25-32 eignet sich für leistungsfähige 48-V-Anlagen, bei denen Verbraucher mit bis zu 1600 W kontinuierlicher Wirkleistung versorgt und gleichzeitig die Batterie mit bis zu 25 A aus einer externen 230-V-Quelle geladen werden soll.
Gegenüber dem kleineren MultiPlus 48/1600/20-16 erhöht sich die Dauerleistung von 1300 auf 1600 W und der maximale Ladestrom von 20 auf 25 A.
Ein besonders wichtiger Unterschied ist der 32-A-Transferschalter des 2000-VA-Modells. Damit kann eine deutlich stärkere AC-Einspeisung durchgeschaltet werden als beim 48/1600 mit 16-A-Transferschalter.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Anlagen mit begrenztem Landstrom- oder Generatoranschluss. Die maximale Belastung der AC-Quelle kann begrenzt werden, während kurzfristiger zusätzlicher Leistungsbedarf aus der Batterie bereitgestellt werden kann.
Wichtig: Die Bezeichnung „2000“ steht für die Nennleistung von 2000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 1600 W.
Gegenüber den entsprechenden 12-V- und 24-V-Ausführungen bietet das 48-V-Modell die gleiche AC-Leistung, benötigt auf der Batterieseite aber deutlich geringere Ströme. Das reduziert Leitungsverluste und ist insbesondere bei größeren Batteriesystemen und längeren DC-Leitungswegen von Vorteil.
Das 2000-VA-Modell besitzt laut Datenblatt keine interne DC-Sicherung. Die Batterieleitung muss daher mit einer geeigneten externen Sicherung geschützt werden.
Die 48-V-Ausführung besitzt außerdem keinen separaten Starterbatterie-Ladeausgang.
Der MultiPlus 48/2000 unterstützt den Parallel- und Dreiphasenbetrieb über VE.Bus und kann damit auch Bestandteil größerer Victron-Systeme sein.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 48/2000/25-32 230V VE.Bus
