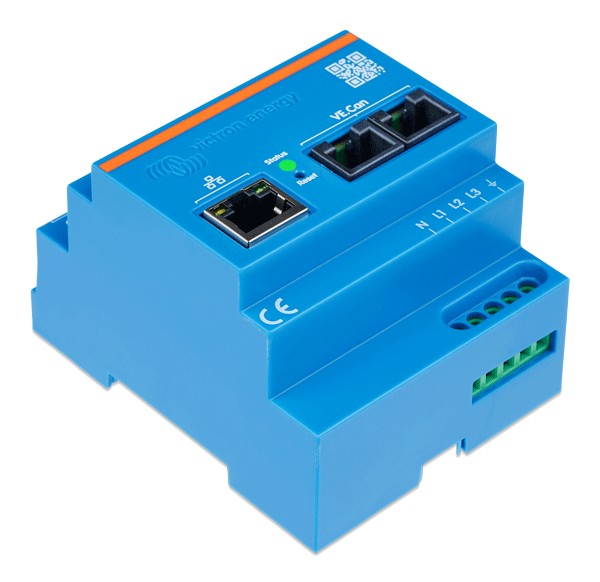

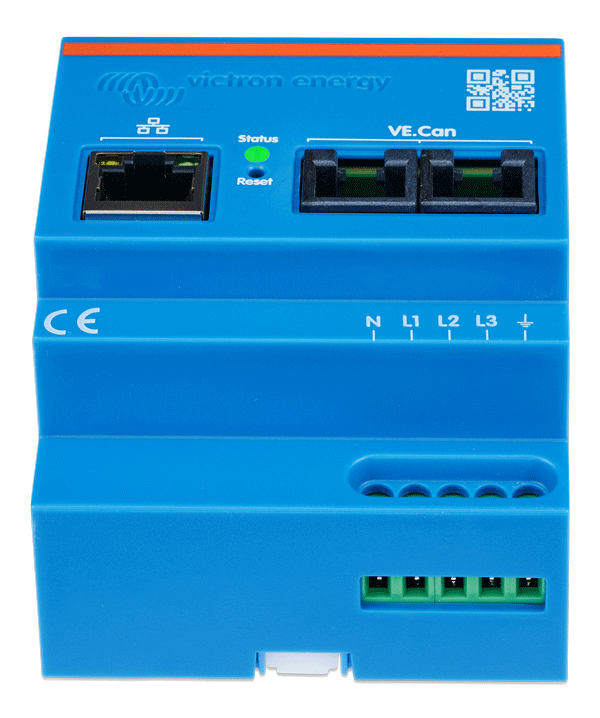

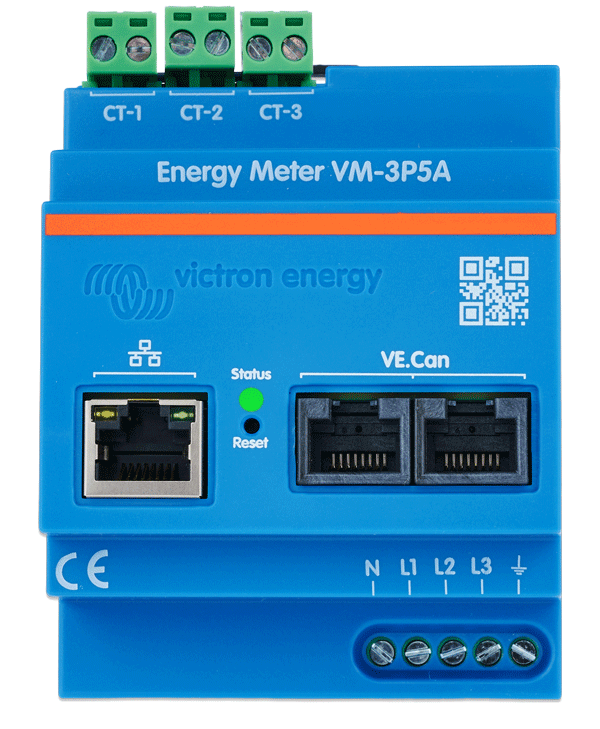

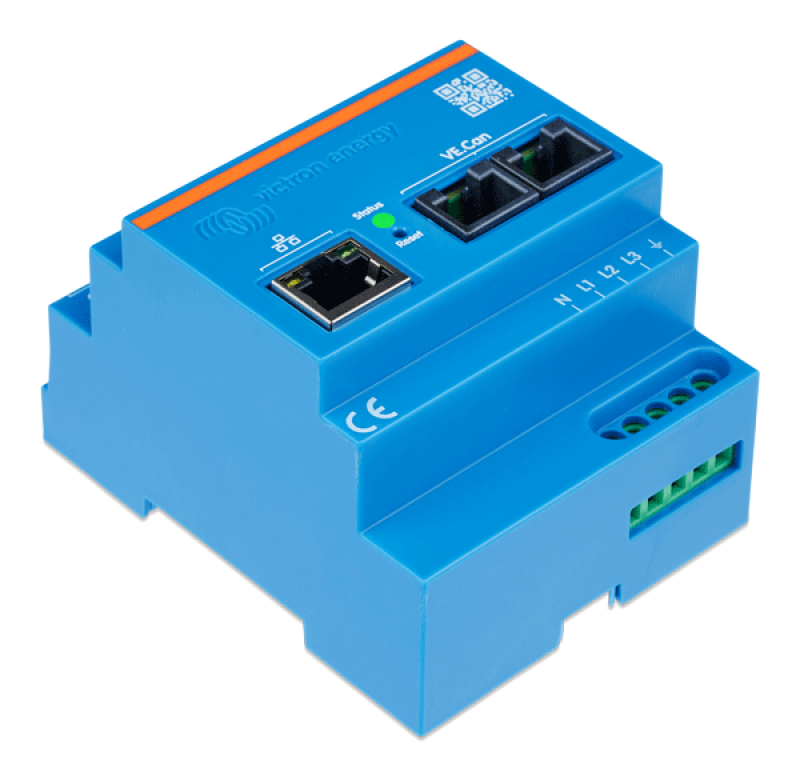

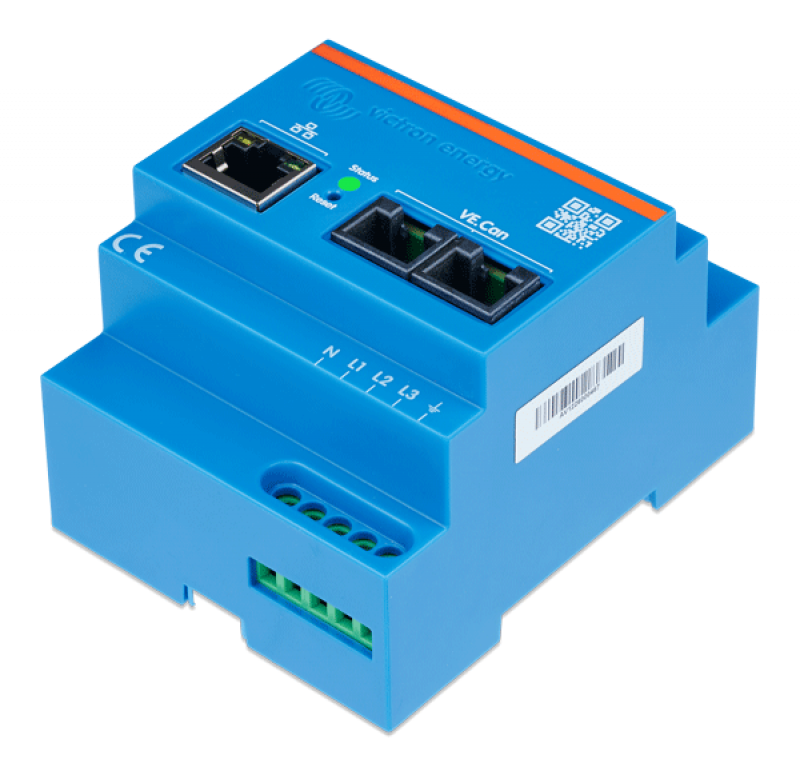

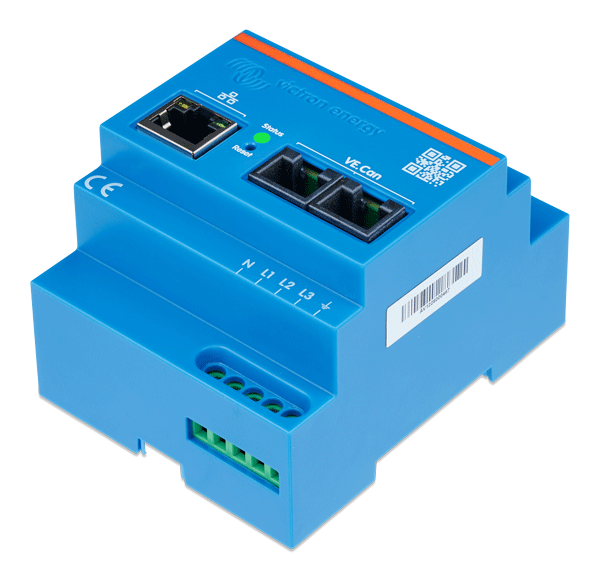

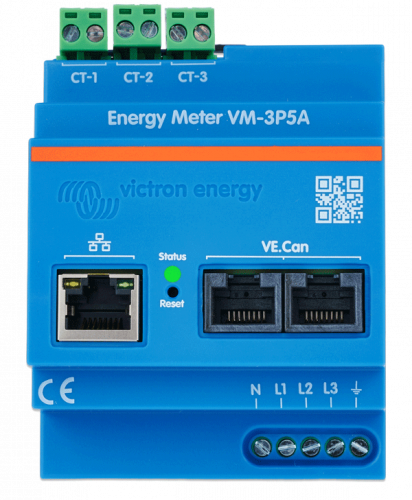

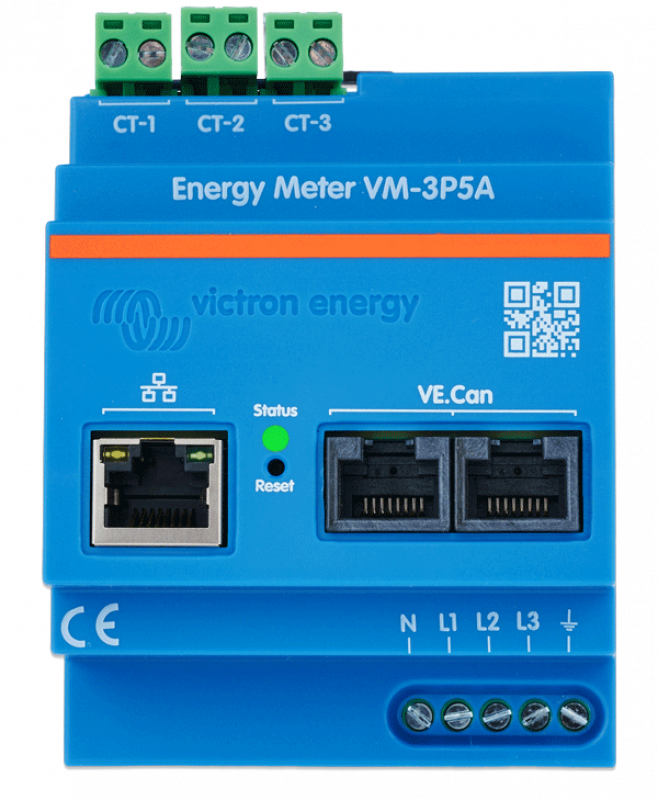

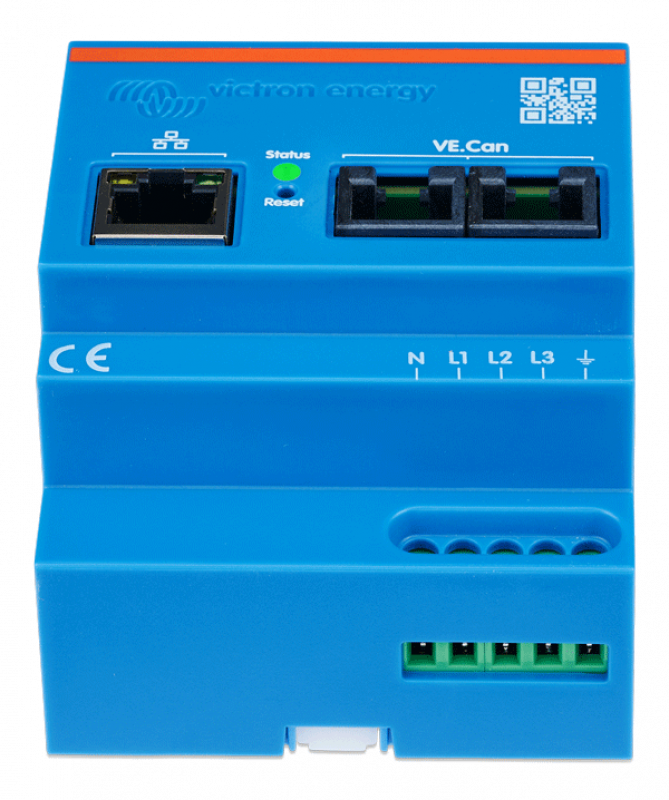

Victron Energy Meter VM-3P5A 3-phasig mit Ethernet und VE.Can für externe 5A-Stromwandler

• Ausführung: Energiezähler für ein-, Split- und dreiphasige Systeme
• Spannungsanschluss: direkt
• Eingangsspannung L-N: 85 – 265 V AC
• Eingangsspannung L-L: 150 – 460 V AC
• Frequenz: 50 / 60 Hz
• Strommessung: über externe Stromwandler
• Sekundär-Nennstrom der Stromwandler: 5 A
• Stromwandler: nicht im Lieferumfang
• VE.Can: 2× RJ45
• Ethernet: 1× RJ45
• Modbus UDP: über Ethernet
• Übertragungsrate der Messwerte: 100 ms
• Stromversorgung: Eigenversorgung über N-L1-L2-L3
• Leistungsaufnahme: 1,85 W / 3,5 VA

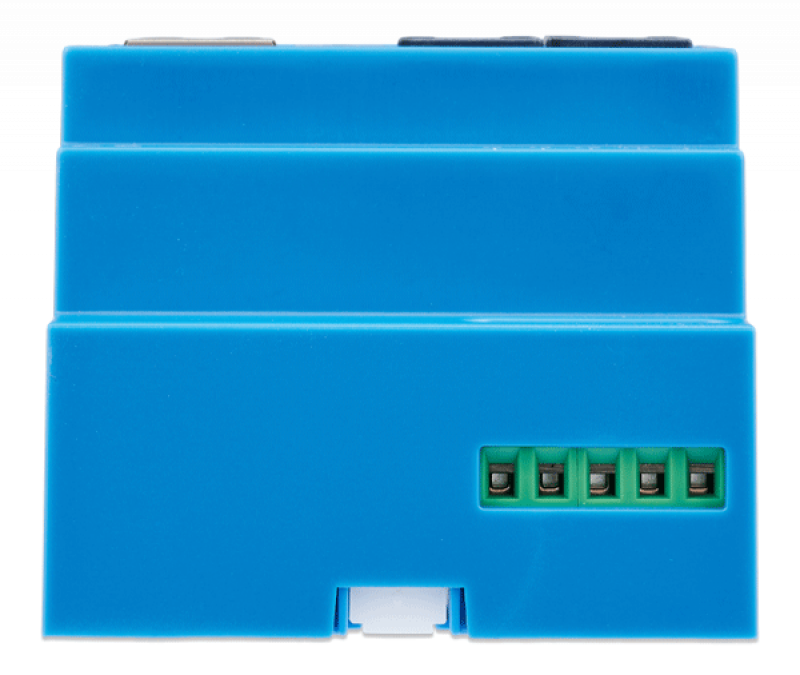

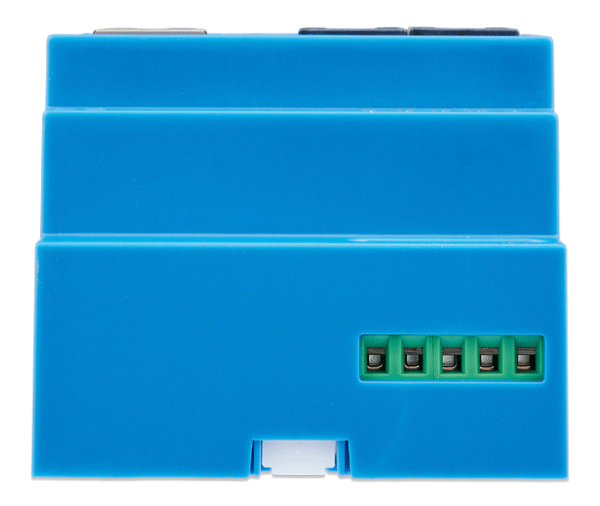

• Spannungsanschluss: Schraubklemmen 1,0 – 2,5 mm²

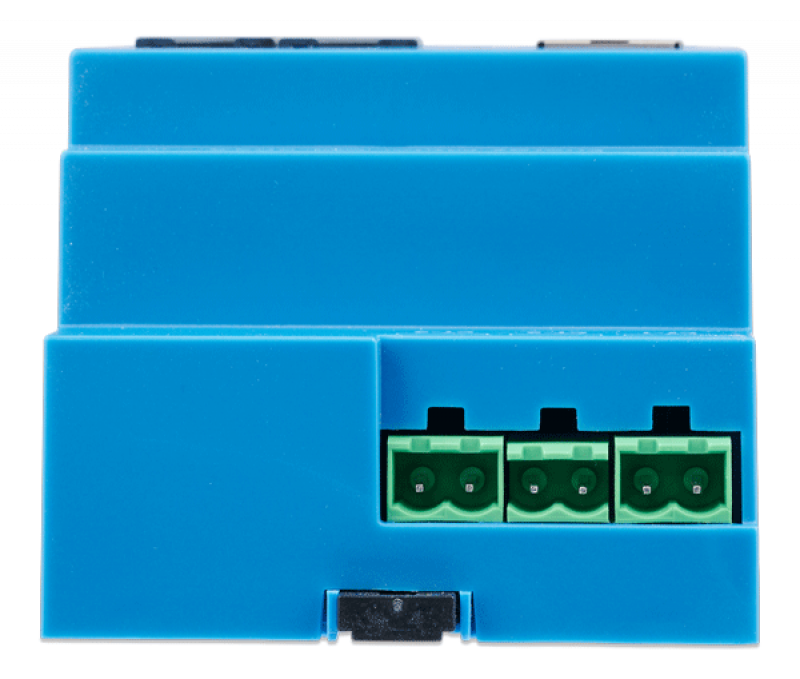

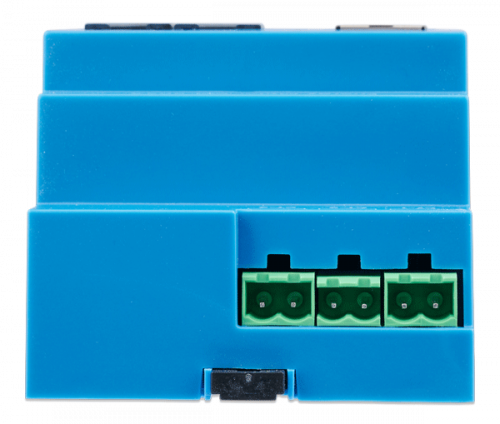

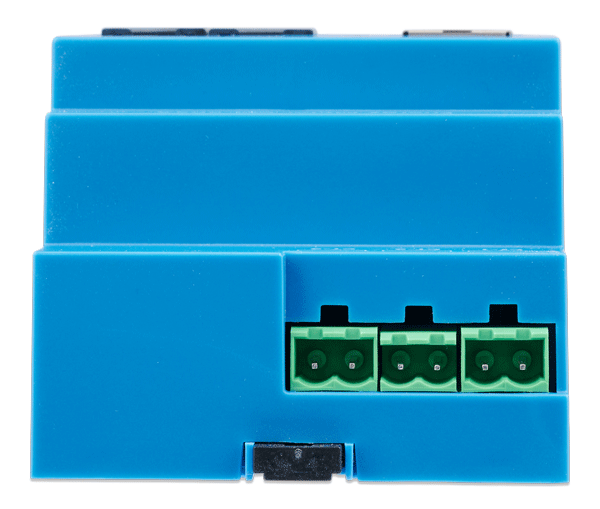

• Stromwandleranschluss: steckbare Schraubklemmen
• Schutzklasse: IP20
• Betriebstemperatur: -10 bis +55 °C
• Lagertemperatur: -20 bis +70 °C
• Abmessungen (H × B × T): 90 × 71 × 59 mm
• Gewicht: 260 g
• Überspannungskategorie: Kat. III
• Verschmutzungsgrad: 2
• Sicherheitsnorm: EN-IEC 61010-1

Unterschied VM-3P5A und VM-3P75CT

Beide Energy Meter bieten grundsätzlich dieselben Einsatzmöglichkeiten und verfügen über Ethernet und VE.Can. Der wesentliche Unterschied liegt in der Strommessung und den dafür verwendeten Stromwandlern.

VM-3P5A

• verwendet externe Stromwandler mit 5 A Sekundärstrom
• Stromwandler sind nicht im Lieferumfang enthalten
• der Primärstrom wird passend zum verwendeten Stromwandler konfiguriert
• dadurch für unterschiedliche und insbesondere höhere Primärströme geeignet
• Stromversorgung über N-L1-L2-L3

VM-3P75CT

• verwendet die mitgelieferten aufsteckbaren Stromwandler
• Nennstrom 75 A
• drei Stromwandler sind im Lieferumfang enthalten
• Bohrungsdurchmesser der Stromwandler: 10 ± 0,5 mm
• Stromversorgung über L1-N

Der VM-3P75CT ist damit die einfachere Lösung, wenn der Messbereich bis 75 A ausreicht. Die aufsteckbaren Stromwandler werden mitgeliefert und können montiert werden, ohne die bestehende AC-Verkabelung für die Strommessung aufzutrennen.

Der VM-3P5A ist dagegen die flexiblere Variante, wenn andere bzw. höhere Strombereiche benötigt werden. Entscheidend ist, dass ein geeigneter Stromwandler mit 5 A Sekundärausgang verwendet und dessen Primärstrom korrekt im VM-3P5A eingestellt wird.

Wichtig bei der Installation: Der VM-3P5A besitzt keine integrierte Sicherung. Die Spannungsmesseingänge N, L1, L2 und L3 müssen jeweils mit einer externen 500-mA-Sicherung abgesichert werden.

• 1× Victron Energy Meter VM-3P5A

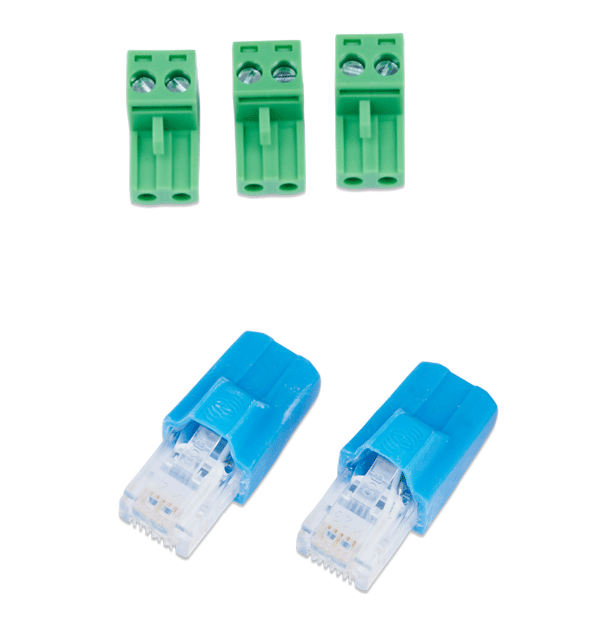

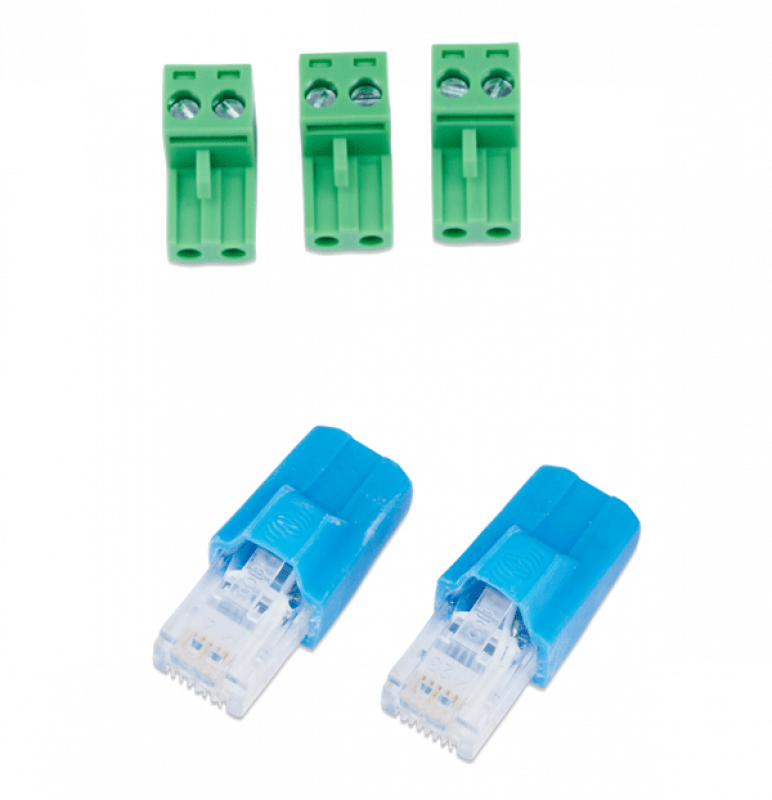

• 3× Eingangsklemmenblöcke für Stromwandler
• 2× VE.Can RJ45-Abschlusswiderstände

Stromwandler sind nicht im Lieferumfang enthalten.
