Philippi Stromkreisverteiler STV 312/4 SY mit Voltmeter und POS6E

(Art.Nr.: XXX-P025013120)

Beschreibung

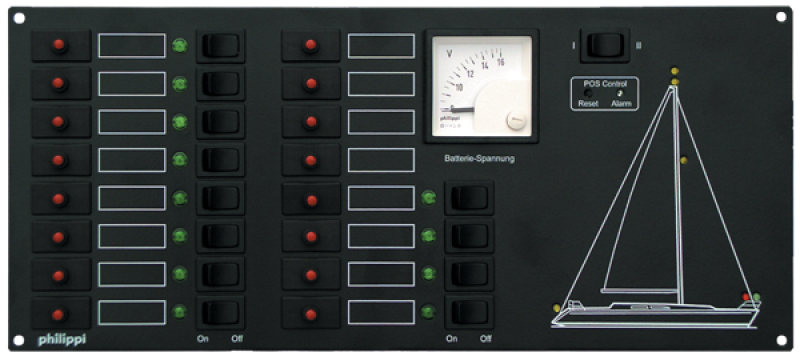

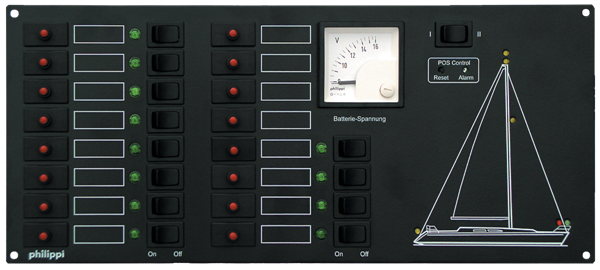

Der Stromkreisverteiler STV 312/4 SY ist ein Panel der Serie 100 zur Absicherung und Schaltung von Bordverbrauchern in 12 V- und 24 V-Systemen.

Der Aufbau umfasst 12 Stromkreise mit thermischen Sicherungsautomaten der Baureihe E-T-A 1140, kombiniert mit Wippschaltern und LED-Anzeigen zur Statuskontrolle. Zusätzlich sind 4 weitere Sicherungsautomaten integriert, die ausschließlich der Absicherung von Verbrauchern dienen und nicht geschaltet werden.

Die Nennstromstärke beträgt 8 A. Optional sind Varianten mit 4 A, 6 A, 10 A, 12 A oder 16 A verfügbar.

Zur Spannungsüberwachung ist ein Voltmeter mit Umschalter (1-0-2) integriert. Es handelt sich um ein Drehspulmesswerk der Klasse 1,5.

Zusätzlich verfügt das Panel über eine integrierte Positionsleuchten-Überwachungselektronik POS6E mit Alarmfunktion.

Der Anschluss der Verbraucher erfolgt über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Zuleitungskabel sind mit einer Länge von 70 cm ausgeführt. Für eine strukturierte Installation wird die Verwendung von Reihenklemmen empfohlen.

Der Einbauausschnitt kann umlaufend um 10 mm kleiner als die Panelabmessungen gewählt werden.

Technische Daten

Serie: 100
Schaltbare Stromkreise: 12
Zusätzliche Sicherungsautomaten: 4 (nicht schaltbar)
Sicherungstyp: E-T-A 1140
Nennstrom: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Schalter: Wippschalter
LED-Anzeige: vorhanden
Voltmeter: Drehspulmesswerk, Klasse 1,5
Messbereich Voltmeter: 8–16 V / 16–32 V
Umschalter: 1-0-2
Positionsüberwachung: POS6E mit Alarm
Anschluss: 6,3 mm Flachsteckhülsen
Leitungslänge: 70 cm
Einbauausschnitt: B 310 x H 125 mm
Abmessungen: B 330 x H 145 x T 70 mm
Systemspannung: 12 V / 24 V DC
Empfohlene Reihenklemme: RKL 16/4

Kaufberatung

Die Auswahl erfolgt über den gewünschten Nennstrom der Sicherungsautomaten sowie die Systemspannung (12 V oder 24 V). Das Voltmeter ist entsprechend auf 8–16 V bzw. 16–32 V ausgelegt.

Lieferumfang

Stromkreisverteiler STV 312/4 SY
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)
