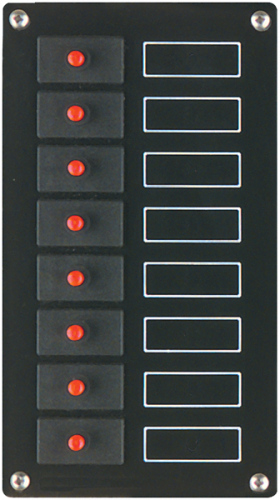

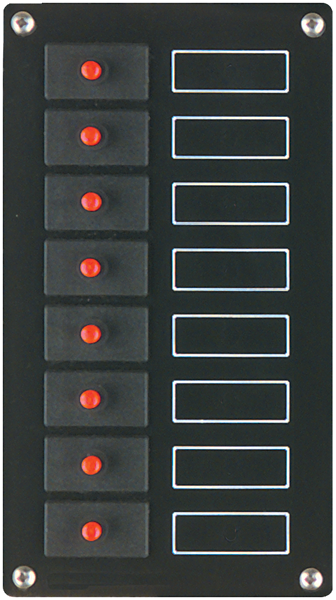

Philippi Stromkreisverteiler STV 088 mit 8 Sicherungsautomaten 8A

(Art.Nr.: P020000880)

Beschreibung

Der Stromkreisverteiler STV 088 dient zur Verteilung und Absicherung von bis zu 8 Stromkreisen in Bordnetzen. Jeder Stromkreis ist mit einem thermischen Sicherungsautomaten der Baureihe E-T-A 1140 ausgestattet.

Die Sicherungsautomaten sind standardmäßig mit 8 A ausgeführt, alternativ sind Ausführungen mit 4 A, 6 A, 10 A, 12 A oder 16 A möglich. Der Anschluss der Verbraucher erfolgt über Flachsteckhülsen 6,3 mm auf der Rückseite der Schutzschalter.

Die vormontierten Zuleitungskabel haben eine Länge von 70 cm. Für eine strukturierte Installation wird der Einsatz von Reihenklemmen empfohlen.

Der Einbau erfolgt über einen entsprechend verkleinerten Ausschnitt, der umlaufend um 10 mm kleiner als die Außenabmessungen gewählt werden kann. Der Einsatz erfolgt in 12V- und 24V-Bordnetzen.

Technische Daten

Nennspannung: 12 V / 24 V DC
Anzahl Stromkreise: 8
Sicherungstyp: thermische Sicherungsautomaten E-T-A 1140
Nennstrom pro Kreis: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Anschluss: Flachsteckhülse 6,3 mm
Zuleitungslänge: 70 cm
Integrierte Anzeige: nicht angegeben
Abmessungen: B 75 x H 145 x T 60 mm
Einbauausschnitt: B 55 x H 125 mm

Lieferumfang

Stromkreisverteiler STV 088
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)

Dokumente

P020000880_philippi20DE_STV100
P020000880_STV100_V1_DGB
P020000880_Sicherheitshinweise_DC_Produkte
