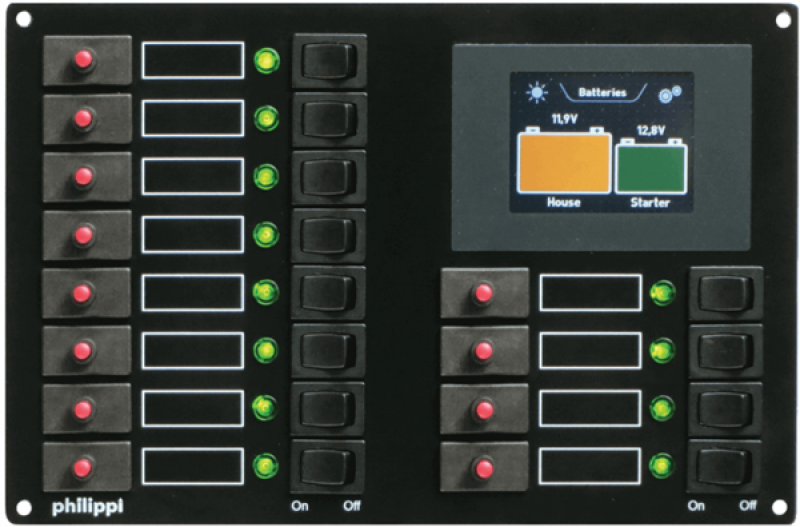

Philippi Stromkreisverteiler STV 314 BLS-Set – 12 Stromkreise mit Batteriemonitor

Der Stromkreisverteiler STV 314 BLS-Set aus der Serie 100 dient zur Verteilung und Absicherung elektrischer Verbraucher in DC-Bordnetzen und kombiniert diese Funktion mit einer integrierten Batterieüberwachung.

Das Panel ist mit 12 Stromkreisen ausgestattet, die über thermische Sicherungsautomaten der Baureihe E-T-A 1140 mit einer Nennstromstärke von 8 A abgesichert sind. Optional können Varianten mit 4 A, 6 A, 10 A, 12 A oder 16 A eingesetzt werden. Jeder Stromkreis verfügt zusätzlich über einen Wippschalter sowie eine Leuchtdiodenanzeige zur Statusanzeige.

Zusätzlich integriert ist ein Batteriemonitor BLS zur Überwachung einer Verbraucherbatterie (bzw. Batteriebank) sowie zwei weiterer Spannungen, beispielsweise Starter- oder Bugstrahlruderbatterie.

Die Verbraucheranschlüsse erfolgen über 6,3 mm Flachsteckhülsen auf der Rückseite der Sicherungsautomaten. Die Anschlussleitungen sind 70 cm lang. Für eine strukturierte Installation wird die Verwendung einer Reihenklemme empfohlen.

Der Verteiler ist für den Einsatz in 12 V und 24 V DC Systemen geeignet. Der erforderliche Shunt (SHE 300) ist im Lieferumfang enthalten.
