Philippi Stromkreisverteiler STV 118 mit Voltmeter

(Art.Nr.: XXX-P020011180)

Beschreibung

Shop-Titel
Philippi Stromkreisverteiler STV 118 mit Voltmeter

Kurzbeschreibung

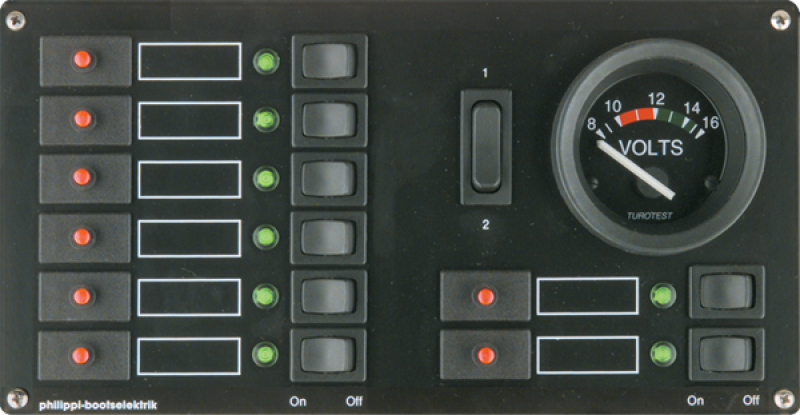

Stromkreisverteiler mit 8 Stromkreisen, thermischen Sicherungsautomaten E-T-A 1140, Wippschaltern, LED-Anzeige und integriertem Voltmeter.

Hauptbeschreibung
Der Stromkreisverteiler STV 118 ist ein Panel der Serie 100 zur Absicherung und Schaltung von Bordverbrauchern. Er eignet sich für den Einsatz in 12 V- und 24 V-Bordnetzen.

Der Aufbau umfasst 8 Stromkreise mit thermischen Sicherungsautomaten der Baureihe E-T-A 1140, kombiniert mit Wippschaltern und LED-Anzeigen zur Statuskontrolle. Die Nennstromstärke beträgt 8 A, alternativ sind Varianten mit 4 A, 6 A, 10 A, 12 A oder 16 A erhältlich.

Zusätzlich ist ein Voltmeter mit LED-Beleuchtung integriert, das über einen Umschalter (1-0-2) angesteuert wird.

Der Anschluss der Verbraucher erfolgt über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Zuleitungskabel sind mit einer Länge von 70 cm ausgeführt. Für eine strukturierte Installation wird die Verwendung von Reihenklemmen empfohlen.

Der Einbauausschnitt kann umlaufend um 10 mm kleiner als die Panelabmessungen gewählt werden.

Technische Daten

Serie: 100
Anzahl Stromkreise: 8
Sicherungstyp: E-T-A 1140
Nennstrom: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Schalter: Wippschalter
LED-Anzeige: vorhanden
Voltmeter: integriert, mit LED-Beleuchtung
Messbereich Voltmeter: 8–16 V / 16–32 V
Umschalter: 1-0-2
Anschluss: 6,3 mm Flachsteckhülsen
Leitungslänge: 70 cm
Einbauausschnitt: B 200 x H 97 mm
Abmessungen: B 220 x H 117 x T 90 mm
Systemspannung: 12 V / 24 V DC

Kaufberatung

Die Auswahl der Variante erfolgt über den gewünschten Nennstrom der Sicherungsautomaten sowie die Systemspannung (12 V oder 24 V). Das Voltmeter ist entsprechend auf 8–16 V bzw. 16–32 V ausgelegt.

Lieferumfang

Stromkreisverteiler STV 118
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)
