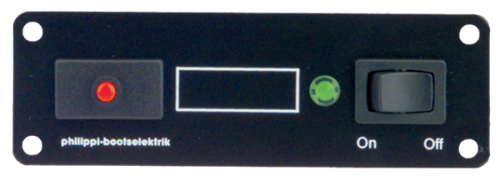

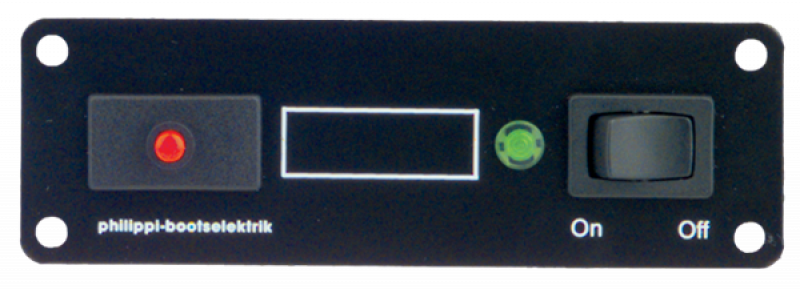

Philippi Stromkreisverteiler STV 101 mit Sicherungsautomat 8A und Schalter
Philippi Stromkreisverteiler STV 101 mit Sicherungsautomat 8A und Schalter
(Art.Nr.: P020001010)
Philippi Stromkreisverteiler STV 101 mit Sicherungsautomat 8A und Schalter
wishlist Auf den Merkzettel

Philippi Stromkreisverteiler STV 101 mit Sicherungsautomat 8A und Schalter

Lieferzeit:
ca. 2 Wochen (wird bestellt) ca. 2 Wochen (wird bestellt) (Ausland abweichend)
Versandgewicht: - kg je St
50,00 EUR

inkl. 19% MwSt. zzgl. Versand

St:
Frage zum Produkt
Hinweis zur gesetzlichen Gewährleistung
Beschreibung

Der Stromkreisverteiler STV 101 dient zur Schaltung und Absicherung eines einzelnen Stromkreises in Bordnetzen. Die Kombination aus thermischem Sicherungsautomaten und Wippschalter ermöglicht Schalten und Absichern in einer Einheit.

Der integrierte Sicherungsautomat der Baureihe E-T-A 1140 ist standardmäßig mit 8 A ausgeführt. Alternativ sind Varianten mit 4 A, 6 A, 10 A, 12 A oder 16 A verfügbar. Eine Leuchtdiodenanzeige signalisiert den Betriebszustand.

Der Anschluss der Verbraucher erfolgt über eine Flachsteckhülse 6,3 mm auf der Rückseite. Die vormontierten Zuleitungskabel haben eine Länge von 70 cm.

Der Einbau erfolgt über einen entsprechend verkleinerten Ausschnitt. Der Einsatz ist in 12V- und 24V-Bordnetzen vorgesehen.

Technische Daten

Nennspannung: 12 V / 24 V DC
Anzahl Stromkreise: 1
Schaltertyp: Wippschalter
Sicherungstyp: thermischer Sicherungsautomat E-T-A 1140
Nennstrom pro Kreis: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Anschluss: Flachsteckhülse 6,3 mm
Zuleitungslänge: 70 cm
Integrierte Anzeige: LED
Abmessungen: B 110 x H 36,2 x T 70 mm
Einbauausschnitt: B 90 x H 16,2 mm

Lieferumfang

Stromkreisverteiler STV 101
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)

Dokumente

P020001010_philippi20DE_STV100
P020001010_STV100_V1_DGB
P020001010_Sicherheitshinweise_DC_Produkte

Hersteller Informationen

PHILIPPI

Handelsmarke: Philippi

Hersteller/Ansprechpartner:philippi elektrische systeme GmbH
Neckaraue 19
D-71686 Remseck am Neckar
+49 7146 8744-0
info@philippi-online.de


https://www.philippi-online.de
