Name: Philippi Stromkreisverteiler STV 103 mit 3 Sicherungsautomaten 8A
SKU: P020001030
Price: 85.00 EUR
Availability: OutOfStock

Startseite » Elektrik & Ladetechnik » Schaltpaneele - Stromkreisverteiler » Philippi Stromkreisverteiler STV 103 mit 3 Sicherungsautomaten 8A

Installation Services

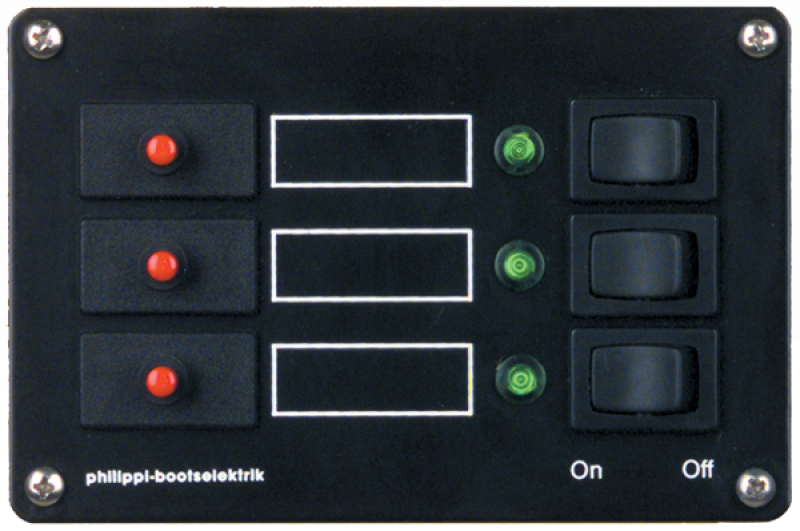

Philippi Stromkreisverteiler STV 103 mit 3 Sicherungsautomaten 8A

(Art.Nr.: P020001030)

Beschreibung

Der Stromkreisverteiler STV 103 dient zur Schaltung und Absicherung von bis zu 3 Stromkreisen in Bordnetzen. Jeder Stromkreis ist mit einem thermischen Sicherungsautomaten der Baureihe E-T-A 1140 sowie einem Wippschalter ausgestattet.

Die Sicherungsautomaten sind standardmäßig mit 8 A ausgeführt. Alternativ sind Ausführungen mit 4 A, 6 A, 10 A, 12 A oder 16 A möglich. Eine integrierte Leuchtdiodenanzeige zeigt den Betriebszustand der einzelnen Stromkreise an.

Der Anschluss der Verbraucher erfolgt über Flachsteckhülsen 6,3 mm auf der Rückseite der Schutzschalter. Die vormontierten Zuleitungskabel haben eine Länge von 70 cm.

Der Einbau erfolgt über einen entsprechend verkleinerten Ausschnitt. Der Einsatz ist in 12V- und 24V-Bordnetzen vorgesehen.

Technische Daten

Nennspannung: 12 V / 24 V DC
Anzahl Stromkreise: 3
Schaltertyp: Wippschalter
Sicherungstyp: thermische Sicherungsautomaten E-T-A 1140
Nennstrom pro Kreis: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Anschluss: Flachsteckhülse 6,3 mm
Zuleitungslänge: 70 cm
Integrierte Anzeige: LED
Abmessungen: B 110 x H 72,5 x T 70 mm
Einbauausschnitt: B 90 x H 52,5 mm

Lieferumfang

Stromkreisverteiler STV 103
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)

Dokumente

P020001030_philippi20DE_STV100
P020001030_STV100_V1_DGB
P020001030_Sicherheitshinweise_DC_Produkte
