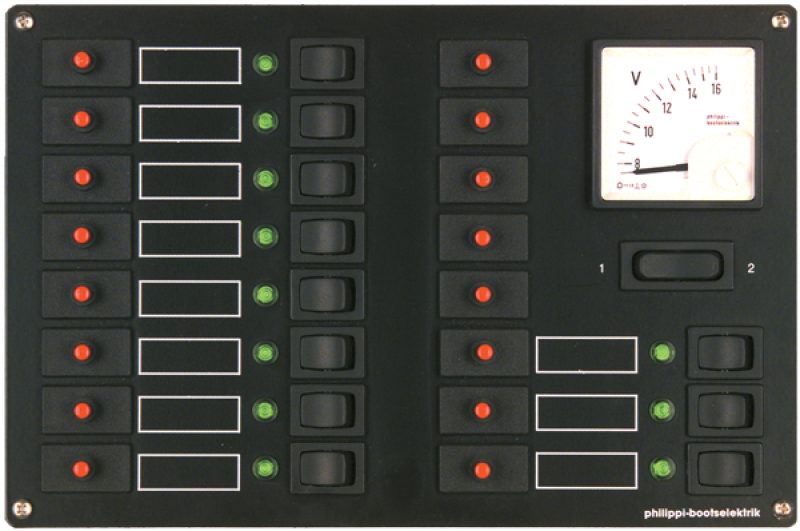

Philippi Stromkreisverteiler STV 311/5 mit Voltmeter
Philippi Stromkreisverteiler STV 311/5 mit Voltmeter
(Art.Nr.: XXX-P020013115)
Der Stromkreisverteiler STV 311/5 ist ein Panel der Serie 100 zur Absicherung und Schaltung von Bordverbrauchern in 12 V- und 24 V-Systemen.
Der Aufbau umfasst 11 Stromkreise mit thermischen Sicherungsautomaten der Baureihe E-T-A 1140, Wippschaltern und LED-Anzeigen zur Statuskontrolle. Zusätzlich sind 5 weitere Sicherungsautomaten integriert, die ausschließlich der Absicherung von Verbrauchern dienen und nicht geschaltet werden.
Die Nennstromstärke beträgt 8 A. Optional sind Varianten mit 4 A, 6 A, 10 A, 12 A oder 16 A verfügbar.
Zur Spannungsüberwachung ist ein Voltmeter mit Umschalter (1-0-2) integriert. Es handelt sich um ein Drehspulmesswerk der Klasse 1,5.
Der Anschluss der Verbraucher erfolgt über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Zuleitungskabel sind mit einer Länge von 70 cm ausgeführt. Für eine strukturierte Installation wird die Verwendung von Reihenklemmen empfohlen.
Der Einbauausschnitt kann umlaufend um 10 mm kleiner als die Panelabmessungen gewählt werden.
Serie: 100
Schaltbare Stromkreise: 11
Zusätzliche Sicherungsautomaten: 5 (nicht schaltbar)
Sicherungstyp: E-T-A 1140
Nennstrom: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Schalter: Wippschalter
LED-Anzeige: vorhanden
Voltmeter: Drehspulmesswerk, Klasse 1,5
Messbereich Voltmeter: 8–16 V / 16–32 V
Umschalter: 1-0-2
Anschluss: 6,3 mm Flachsteckhülsen
Leitungslänge: 70 cm
Einbauausschnitt: B 200 x H 125 mm
Abmessungen: B 220 x H 145 x T 70 mm
Systemspannung: 12 V / 24 V DC
Die Auswahl erfolgt über den gewünschten Nennstrom der Sicherungsautomaten sowie die Systemspannung (12 V oder 24 V). Das Voltmeter ist entsprechend auf 8–16 V bzw. 16–32 V ausgelegt.
Stromkreisverteiler STV 311/5
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)
