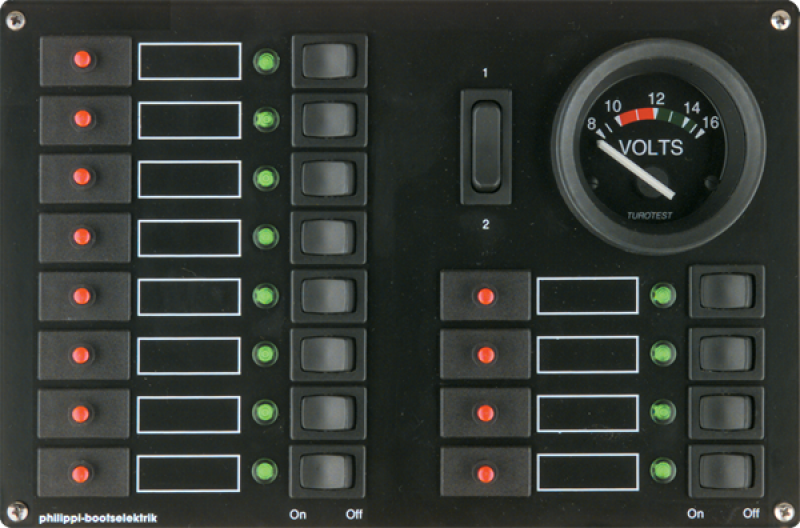

Philippi Stromkreisverteiler STV 412 mit Voltmeter

(Art.Nr.: XXX-P020014120)

Beschreibung

Der Stromkreisverteiler STV 412 ist ein Panel der Serie 100 zur Absicherung und Schaltung von Bordverbrauchern in 12 V- und 24 V-Systemen.

Der Aufbau umfasst 12 Stromkreise mit thermischen Sicherungsautomaten der Baureihe E-T-A 1140, kombiniert mit Wippschaltern und LED-Anzeigen zur Statuskontrolle. Die Nennstromstärke beträgt 8 A, alternativ sind Varianten mit 4 A, 6 A, 10 A, 12 A oder 16 A erhältlich.

Zusätzlich ist ein Voltmeter mit LED-Beleuchtung integriert, das über einen Umschalter (1-0-2) angesteuert wird.

Der Anschluss der Verbraucher erfolgt über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Zuleitungskabel sind mit einer Länge von 70 cm ausgeführt. Für eine strukturierte Installation wird die Verwendung von Reihenklemmen empfohlen.

Der Einbauausschnitt kann umlaufend um 10 mm kleiner als die Panelabmessungen gewählt werden.

Technische Daten

Serie: 100
Anzahl Stromkreise: 12
Sicherungstyp: E-T-A 1140
Nennstrom: 8 A (optional 4 A, 6 A, 10 A, 12 A, 16 A)
Schalter: Wippschalter
LED-Anzeige: vorhanden
Voltmeter: integriert, mit LED-Beleuchtung
Messbereich Voltmeter: 8–16 V / 16–32 V
Umschalter: 1-0-2
Anschluss: 6,3 mm Flachsteckhülsen
Leitungslänge: 70 cm
Einbauausschnitt: B 200 x H 125 mm
Abmessungen: B 220 x H 145 x T 90 mm
Systemspannung: 12 V / 24 V DC

Kaufberatung

Die Auswahl erfolgt über den gewünschten Nennstrom der Sicherungsautomaten sowie die Systemspannung (12 V oder 24 V). Das Voltmeter ist entsprechend auf 8–16 V bzw. 16–32 V ausgelegt.

Lieferumfang

Stromkreisverteiler STV 412
Beschriftungssatz STKZ
Befestigungsschrauben (schwarz)

Dokumente

XXX_P020014120_STV100_V1_DGB
XXX_P020014120_philippi20DE_STV100
XXX_P020014120_Sicherheitshinweise_DC_Produkte
