12-V-Hilfsversorgung aus einem 48-V-System

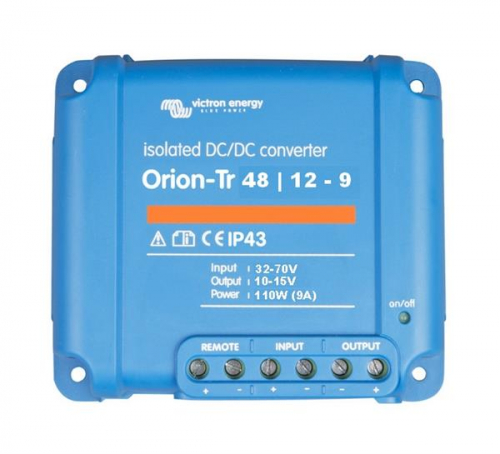

Der Orion-Tr 48/12-9A versorgt geeignete 12-V-Geräte aus einer höher gespannten Batterie- oder Gleichspannungsanlage. Typische Anwendungen sind Anzeigen, Steuerungen und Kommunikationsgeräte, deren Leistungsbedarf innerhalb der Gerätegrenzen liegt.
Der Eingangsspannungsbereich von 32 bis 70 V ist mit der niedrigsten Betriebsspannung und der höchsten Ladespannung der Quelle abzugleichen. Die nominale Ausgangsspannung beträgt 12,2 V.
Ausgang zwischen 10 und 15 V einstellen
Die einstellbare Ausgangsspannung ermöglicht eine Anpassung an den Verbraucher. Vor dem Anschluss muss geprüft werden, welchen Spannungsbereich das Gerät tatsächlich verträgt.
Bei einer Einstellung oberhalb der nominalen Spannung erhöht sich die Mindest-Eingangsspannung, die für stabile Regelung erforderlich ist. Die verfügbare Ausgangsleistung ist ebenfalls gemeinsam mit der Spannungseinstellung zu betrachten.
Galvanische Trennung
Die Isolation unterbricht die direkte leitende Verbindung zwischen 48-V-Eingang und 12-V-Ausgang. Der Hilfsstromkreis kann dadurch eine eigene Masseführung erhalten.
Damit diese Trennung bestehen bleibt, sind weitere Verbindungen zu prüfen. Gemeinsame Signalmasse oder zusätzliche Stromversorgungen können die beiden Kreise außerhalb des Wandlers wieder koppeln.
Fernsteuerung und Schutzfunktionen
Remote Ein/Aus ermöglicht das bedarfsgerechte Schalten über einen kleinen Steuerkontakt. Im abgeschalteten Zustand beträgt die Stromaufnahme weniger als 200 µA.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Bei dieser 48-V-Eingangsausführung ist keine interne Eingangssicherung vorgesehen. Eine passende externe Absicherung ist deshalb bei der Installation einzuplanen.
Temperaturabhängige Leistung
Die 9-A-Angabe gilt bei nominaler Ausgangsspannung und 25 °C. Die Dauerleistung sinkt von 110 W bei 25 °C auf 85 W bei 40 °C.

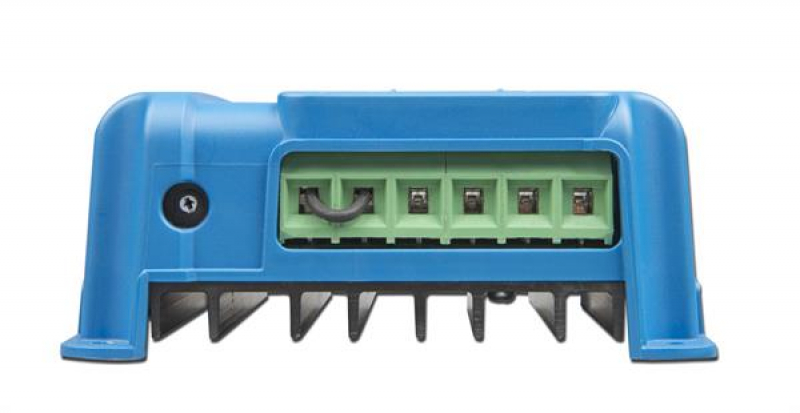

Oberhalb von 40 °C ist eine weitere Reduzierung vorgesehen. Das ist bei kleinen, geschlossenen Technikgehäusen besonders relevant. Schutzart IP43 gilt bei nach unten gerichteten Schraubklemmen; ein trockener und belüfteter Montageplatz bleibt erforderlich.
