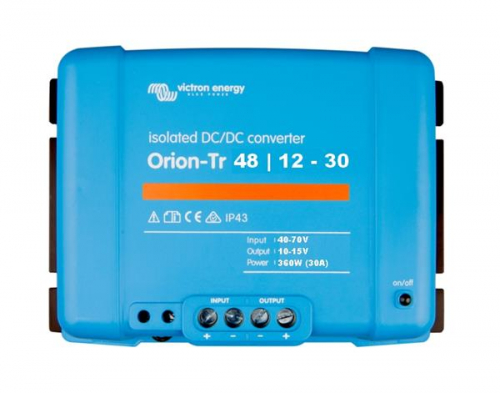

Victron Energy Orion-Tr 48/12-30A (360 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 48/12-30A (360 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI481240110)
Leistungsstarker 12-V-Hilfsstromkreis
Der Orion-Tr 48/12-30A eignet sich für größere 12-V-Verbrauchergruppen innerhalb eines 48-V-Systems. Die nominale Ausgangsspannung beträgt 12,2 V und lässt sich an den tatsächlichen Gerätebedarf anpassen.
Der Eingangsspannungsbereich muss zur niedrigsten und höchsten Spannung der Quellanlage passen. Dies schließt insbesondere die maximale Ladespannung einer 48-V-Batteriebank ein.
Einstellbarer Ausgang und Leistungsgrenze
Der Ausgang ist von 10 bis 15 V einstellbar. Bei einer Einstellung oberhalb von 12,2 V erhöht sich die für stabile Regelung benötigte Mindest-Eingangsspannung.
Die 30-A-Angabe gilt bei nominaler Ausgangsspannung. Bei höherer Spannung oder warmer Umgebung ist die verfügbare Leistung die entscheidende Grenze.
Galvanische Trennung
Die Ausgangsseite kann mit einem eigenen Massepotential aufgebaut werden. Die Isolation beträgt 200 V DC zwischen Eingang, Ausgang und Gehäuse.
Weitere elektrische Verbindungen müssen berücksichtigt werden. Nicht isolierte Datenleitungen oder gemeinsame Signalmasse können die Trennung außerhalb des Wandlers wieder aufheben.
Remote und Schutz
Remote Ein/Aus erlaubt das Schalten mit einem kleinen Steuerkontakt. Im deaktivierten Zustand beträgt die Stromaufnahme weniger als 200 µA.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Bei den 48-V-Eingangsmodellen ist keine interne Eingangssicherung vorhanden. Eine externe Absicherung mit ausreichender DC-Spannungsfreigabe ist erforderlich.
Einbau
Die Dauerleistung beträgt 430 W bei 25 °C und 360 W bei 40 °C. Das Gerät benötigt ausreichende Belüftung. Schutzart IP43 gilt bei nach unten gerichteten Schraubklemmen.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 32–70 V DC
Unterspannungsabschaltung 28 V
Wiedereinschaltung nach Unterspannung 30 V
Nominale Ausgangsspannung 12,2 V
Einstellbereich der Ausgangsspannung 10–15 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 30 A
Dauerausgangsleistung bei 25 °C 430 W
Dauerausgangsleistung bei 40 °C 360 W
Wirkungsgrad 87 %
Leerlaufstrom < 80 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja; 200 V DC
Fernsteuerung Remote Ein/Aus
Interne Eingangssicherung Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Klemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 80 mm
Gewicht 1,8 kg
Für Verbraucher statt Batterieladung
Das Gerät eignet sich für einen galvanisch getrennten 12-V-Verbraucherkreis. Für eine Batterie ist die Smart-Ausführung mit Ladekennlinie zu wählen.
Bei mehreren Verbrauchern zählt die gleichzeitig auftretende Last. Motoren und Pumpen benötigen zusätzlich eine Prüfung des Anlaufstroms.
Beide Leitungsseiten passend auslegen
Die Eingangsseite führt einen geringeren Strom, arbeitet jedoch mit höherer Spannung. Sicherungen und Schalter müssen dafür DC-seitig geeignet sein.
Auf der 12-V-Seite können hohe Ströme schnell zu Spannungsabfall führen. Kurze Leitungen, ausreichender Querschnitt und eine geeignete Verteilung sind wichtig.
Thermische Reserve vorsehen
Für warme Montageorte sind die 360 W bei 40 °C maßgeblich. Liegt die geplante Last dauerhaft nahe daran, sollte zusätzliche Reserve oder eine größere Lösung vorgesehen werden.
