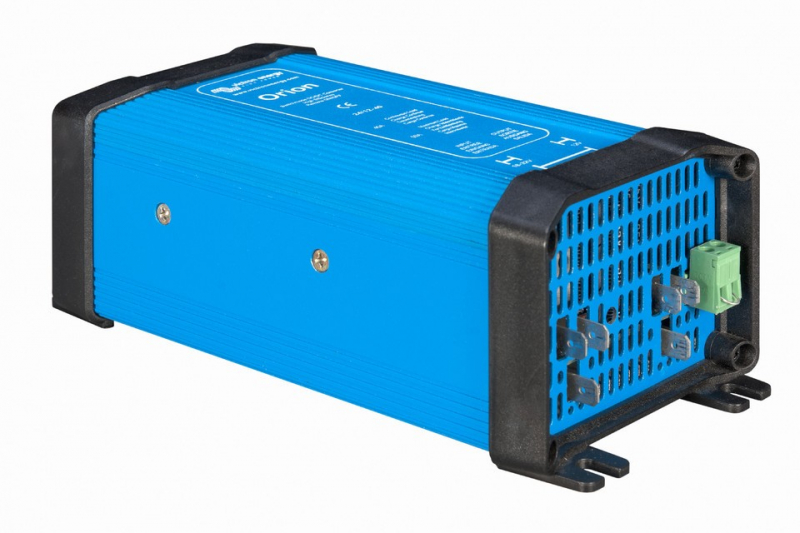

Victron Energy Orion 48/12-60A – nicht isolierter DC-DC-Spannungswandler mit einstellbarem Ausgang, IP20
Victron Energy Orion 48/12-60A – nicht isolierter DC-DC-Spannungswandler mit einstellbarem Ausgang, IP20
(Art.Nr.: VIORI481260020)
Hohe 12-V-Leistung aus einer 48-V-Quelle
Der Orion 48/12-60A kann einen umfangreichen 12-V-Verbraucherkreis aus einer 48-V-Anlage versorgen. Der Ausgangsstrom beträgt bis zu 60 A dauerhaft; maximal nennt Victron 65 A.
Der Eingangsbereich von 38 bis 66 V ist enger als bei den Orion-Tr-Modellen. Die höchste Ladespannung der Quelle darf 66 V nicht überschreiten.
Einstellbare Ausgangsspannung
Der Ausgang lässt sich von 10 bis 15 V einstellen. Die Werkseinstellung beträgt 13,2 V. Alle angeschlossenen Verbraucher müssen den gewählten Wert vertragen.
Die einstellbare Ausführung kann laut Hersteller auch zur Pufferladung einer geeigneten Batterie verwendet werden. Sie bietet jedoch keine automatische mehrstufige Ladekennlinie.
Gemeinsame Masse und M6-Anschlüsse
Das Gerät ist nicht galvanisch isoliert. Ein- und Ausgang verwenden ein gemeinsames Massepotential.
Die Leistungsleitungen werden über M6-Bolzen angeschlossen. Bei bis zu 60 A Ausgangsstrom sind geeignete Kabelschuhe, ausreichend dimensionierte Leitungen und geringe Übergangswiderstände wichtig.
Remote und Parallelbetrieb
Remote Ein/Aus ermöglicht die externe Freigabe. Bis zu fünf geeignete, einstellbare Geräte können laut Hersteller parallel betrieben werden.
Ausgangsspannungen und Verkabelung müssen dafür aufeinander abgestimmt sein. Bei einem Neubau ist zu prüfen, ob ein einzelnes leistungsstärkeres Gerät die einfachere Lösung darstellt.
Lüfterkühlung und Montage
Ein temperaturgesteuerter Lüfter unterstützt die Wärmeabfuhr. Der Wirkungsgrad beträgt 92 %. Oberhalb von 40 °C reduziert sich die zulässige Leistung um 3 % je Grad.
Schutzart IP20 erfordert einen trockenen und berührungsgeschützten Einbauort mit ausreichender Belüftung.
Produkttyp DC-DC-Spannungswandler
Herstellerartikelnummer ORI481260020
Eingangsspannungsbereich 38–66 V DC
Unterspannungsabschaltung 38 V
Wiedereinschaltung nach Unterspannung 40 V
Ausgangsspannung 10–15 V DC, einstellbar
Werkseinstellung 13,2 V
Dauerausgangsstrom 60 A
Maximaler Ausgangsstrom 65 A
Wirkungsgrad 92 %
Leerlaufstrom < 20 mA
Galvanische Trennung Nein
Fernsteuerung Remote Ein/Aus
Kühlung Temperaturgesteuerter Lüfter
Pufferladung Bei geeigneter Einstellung laut Hersteller möglich
Parallelbetrieb Bis zu fünf geeignete Einheiten
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP20
Leistungsanschlüsse M6-Bolzen
Abmessungen H × B × T 65 × 88 × 195 mm
Gewicht 0,9 kg
Quellspannung besonders sorgfältig prüfen
Die maximale Eingangsspannung beträgt 66 V. Das ist bei 48-V-Batteriesystemen relevant, deren Ladespannung je nach Chemie und Zellzahl darüber liegen kann. Der gesamte Betriebsbereich muss passen.
Sicherungen und Schalter auf der Eingangsseite benötigen eine ausreichende DC-Spannungsfreigabe.
Hochstromseite vollständig auslegen
Bei 60 A Ausgangsstrom sind Leitungslänge, Querschnitt, Kabelschuhe und Ausgangsverteilung gemeinsam zu planen. Mehrere Abgänge benötigen eine jeweils passende Absicherung.
Motorlasten können hohe Anlaufströme verursachen. Der maximale Strom von 65 A bietet nur begrenzte Reserve gegenüber dem Dauerstrom.
Pufferladung richtig einordnen
Eine Pufferladung ist nur sinnvoll, wenn die Batterie mit der eingestellten Konstantspannung betrieben werden darf. Für eine zyklisch genutzte Verbraucherbank ist ein Ladegerät mit passender Kennlinie meist geeigneter.
