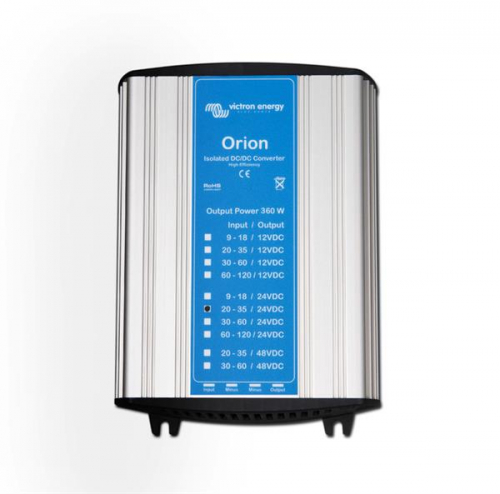

Victron Energy Orion 110/12-30A (360 W) – galvanisch isolierter DC-DC-Spannungswandler von 110 V auf 12 V
Victron Energy Orion 110/12-30A (360 W) – galvanisch isolierter DC-DC-Spannungswandler von 110 V auf 12 V
(Art.Nr.: VIORI110123610)
Der Orion 110/12-30A stellt eine separate 12-V-Versorgung innerhalb eines 110-V-Gleichspannungssystems bereit. Er eignet sich für Anlagen, in denen Steuerungs- und Hilfsgeräte eine niedrigere Versorgungsspannung benötigen und zugleich elektrisch vom übergeordneten DC-Netz getrennt bleiben sollen.
Weiter Eingangsspannungsbereich von 60 bis 140 V DC
Der Eingang verarbeitet einen weiten Spannungsbereich und berücksichtigt damit Schwankungen in der übergeordneten Versorgung. Das ist insbesondere bei batteriegespeisten Systemen relevant, deren Spannung mit Ladezustand und Belastung variiert.
Für die Auswahl sind die tatsächlichen Spannungsgrenzen der Anlage maßgeblich. Sowohl die höchste Ladespannung als auch die niedrigste vorgesehene Betriebsspannung müssen innerhalb des zulässigen Eingangsbereichs liegen.
Geregelte 12-V-Versorgung mit 360 W Nennleistung
Die Ausgangsspannung beträgt 12,5 V. Damit lassen sich geeignete Steuerungen, Anzeigen, Kommunikationssysteme, Relais und andere 12-V-Verbraucher versorgen. Bei Pumpen oder anderen Motorlasten muss zusätzlich der Anlaufstrom zur verfügbaren Belastbarkeit passen.
Victron gibt eine Ausgangsspannungsstabilität von 2 %, eine Ausgangsspannungstoleranz von 3 % und ein Ausgangsspannungsrauschen unter 50 mV RMS an. Diese Werte sind besonders bei der Versorgung empfindlicher Elektronik relevant und sollten mit deren Anforderungen abgeglichen werden.
Galvanische Trennung für getrennte Massekonzepte
Die Isolation unterbricht die direkte leitende Verbindung zwischen Eingangs- und Ausgangsseite. Dadurch kann der 12-V-Verbraucherkreis mit einem eigenen Massepotential aufgebaut werden. Das ist hilfreich, wenn unerwünschte Masseverbindungen zwischen dem übergeordneten Versorgungssystem und der angeschlossenen Elektronik vermieden werden sollen.
Für eine durchgängige Trennung müssen auch die übrigen Geräteverbindungen berücksichtigt werden. Gemeinsame Gehäuseanschlüsse oder nicht isolierte Signal- und Datenleitungen können die beiden Stromkreise außerhalb des Wandlers wieder miteinander verbinden.
Temperaturgeregelte Kühlung
Ein temperaturgesteuerter Lüfter unterstützt die Wärmeabfuhr des Aluminiumgehäuses. Der Wirkungsgrad beträgt etwa 85 %. Ein belüfteter Montageort ist daher besonders bei längerem Betrieb unter hoher Last wichtig.
Die angegebenen Betriebsbedingungen ohne temperaturbedingte Leistungsreduzierung gelten von −20 bis +40 °C. Oberhalb von 40 °C wird der zulässige Ausgangsstrom linear reduziert, bis bei 70 °C keine Ausgangsbelastung mehr vorgesehen ist. Bei der Montage in warmen Technikräumen ist diese Einschränkung entsprechend einzuplanen.
Schutzfunktionen und Anschluss
Der Orion ist kurzschlussfest und reduziert bei Überhitzung seine Ausgangsspannung. Zum Verpolungsschutz dienen eine Sicherung und eine gegenpolig geschaltete Diode am Eingang. Ein Varistor begrenzt Überspannungsspitzen und schützt auch gegen entsprechende Lastabwurfimpulse.
Der Anschluss erfolgt über 6,3-mm-Flachsteckkontakte. Ein- und Ausgangsleitungen sind passend zur Installation zu dimensionieren und abzusichern. Mit 82 × 132 × 190 mm in der Reihenfolge Höhe × Breite × Tiefe und einem Gewicht von 1,4 kg lässt sich der Wandler in eine fest installierte Hilfsversorgung integrieren.
Für Verbraucherversorgung, nicht als kennliniengesteuerter Ladebooster
Der Orion 110/12-30A ist ein Spannungswandler mit festgelegter Ausgangsspannung. Eine mehrstufige Batterieladekennlinie ist für dieses Modell nicht dokumentiert. Für die gezielte Ladung einer 12-V-Verbraucherbank ist deshalb ein dafür vorgesehenes DC-DC-Ladegerät mit passendem Eingangsspannungsbereich und geeigneter Laderegelung erforderlich.
Hersteller Victron Energy
Modell Orion 110/12-30A (360 W)
Artikelnummer ORI110123610
Produkttyp DC-DC-Spannungswandler
Eingang nominal 110 V DC
Eingangsspannungsbereich 60–140 V DC
Ausgangsspannung 12,5 V DC
Nennleistung 360 W
Galvanische Trennung Ja
Isolation > 400 V RMS zwischen Eingang, Ausgang und Gehäuse
Wirkungsgrad Ca. 85 %
Ausgangsspannungsstabilität 2 %
Ausgangsspannungstoleranz 3 %
Ausgangsspannungsrauschen < 50 mV RMS
Leerlaufstrom am Eingang < 25 mA
Kühlung Temperaturgesteuerter Lüfter
Betriebstemperatur ohne Leistungsreduzierung −20 bis +40 °C
Temperaturbedingte Leistungsreduzierung Oberhalb +40 °C linear bis auf 0 A bei +70 °C
Zulässige Luftfeuchtigkeit Max. 95 %, nicht kondensierend
Kurzschlussschutz Vorhanden
Übertemperaturschutz Reduzierung der Ausgangsspannung
Verpolungsschutz Sicherung und gegenpolig geschaltete Diode am Eingang
Überspannungsschutz Varistor, auch gegen Lastabwurf-Spannungsspitzen
Elektrische Anschlüsse 6,3-mm-Flachsteckkontakte
Gehäuse Eloxiertes Aluminium
Gewicht 1,4 kg
Abmessungen H × B × T 82 × 132 × 190 mm
Für separate 12-V-Hilfsnetze
Diese Ausführung ist sinnvoll, wenn ein 12-V-Verbraucherkreis aus einem 110-V-DC-System gespeist werden soll. Typische Anwendungen sind die Versorgung von Steuerungselektronik, Instrumenten und Hilfsgeräten innerhalb einer Anlage mit höherer Gleichspannung.
Die tatsächliche Ausgangsspannung von 12,5 V einschließlich ihrer Toleranzen muss zu den angeschlossenen Verbrauchern passen. Für ein 24-V-Verbrauchernetz ist die entsprechende 24-V-Ausführung erforderlich. Bei gewöhnlichen 12-, 24- oder 48-V-Versorgungsquellen ist ein Orion mit niedrigerem Eingangsspannungsbereich auszuwählen.
Galvanische Isolation gezielt nutzen
Die isolierte Ausführung bietet Vorteile, wenn unterschiedliche Massepotentiale erhalten bleiben sollen. Bei einer Nachrüstung lohnt sich deshalb die Prüfung der vorhandenen Masse-, Gehäuse- und Kommunikationsverbindungen. Entscheidend ist, dass die gewünschte Trennung nicht an anderer Stelle unbeabsichtigt überbrückt wird.
Lastprofil und Einbauplatz berücksichtigen
Die benötigte Dauerleistung und mögliche Einschaltströme sollten vor der Auswahl bekannt sein. Für Motorlasten ist deren Anlaufverhalten relevant; eine gesonderte Spitzenleistungsfreigabe nennt das Datenblatt nicht.
Bei dauerhaft hoher Belastung sollte der Einbauort ausreichend Wärme abführen können. In einem warmen Schaltschrank reduziert sich die verfügbare Leistung entsprechend der Temperaturkennlinie. Für die Montage sind neben den Gehäusemaßen auch Platz für Flachsteckverbinder, Leitungsführung und Luftzirkulation einzuplanen. In der Nähe von Schlaf- oder Arbeitsbereichen kann außerdem der Lüfterbetrieb für die Platzwahl relevant sein.
Erforderliche Installationsteile
Separat einzuplanen sind passende 6,3-mm-Flachsteckverbinder, DC-Leitungen sowie Ein- und Ausgangssicherungen. Sicherungen, Sicherungshalter und gegebenenfalls Trennschalter auf der Eingangsseite müssen für die tatsächlich auftretende Gleichspannung geeignet sein.
Auf der 12-V-Seite helfen kurze Leitungswege und ausreichend dimensionierte Querschnitte, Spannungsabfälle zu begrenzen. Werden mehrere Verbraucher angeschlossen, kann eine einzeln abgesicherte Unterverteilung sinnvoll sein.
Für das Laden einer Batterie ist dieses Modell nicht als kennliniengesteuerter Ladebooster einzuplanen. Dafür sind ein passendes DC-DC-Ladegerät und eine Abstimmung auf Batterie, zulässigen Ladestrom und gegebenenfalls vorhandenes BMS erforderlich.
