BlueSea 7748 Hauptabsicherungsverteiler SHF 150 10 Stromkreise

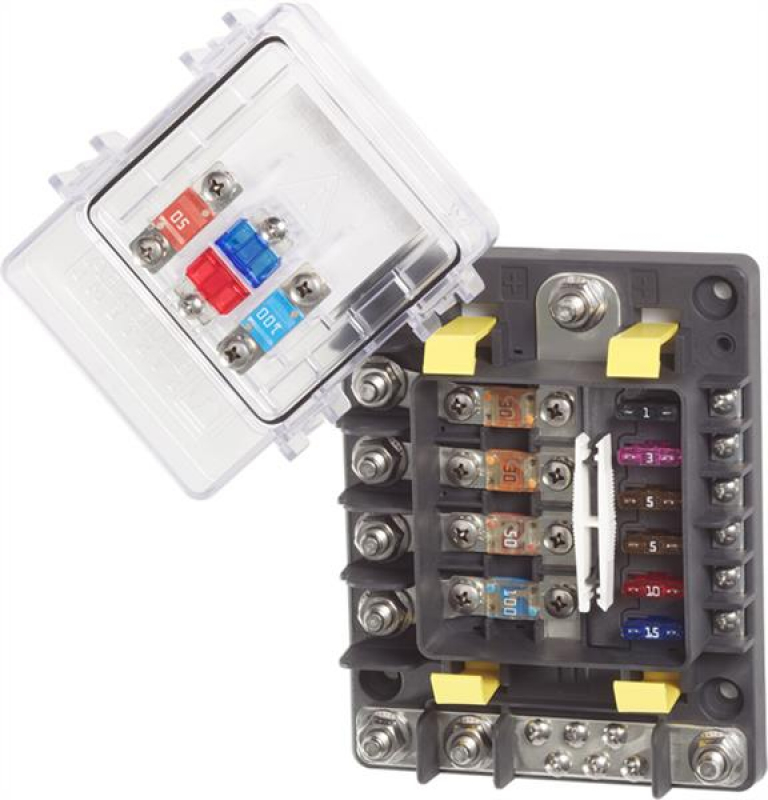

Der BlueSea 7748 SHF 150 ist ein Hauptabsicherungsverteiler zur zentralen Absicherung von bis zu zehn Stromkreisen in DC-Systemen. Er kombiniert Hochstrom- und Niedrigstromabsicherung in einem kompakten Gehäuse und reduziert dadurch den Verkabelungsaufwand erheblich.
Der Verteiler ist zündgeschützt und eignet sich für den Einsatz in Benzin- und Dieselmotor-Umgebungen. Der abgedichtete Deckel erfüllt die Anforderungen gemäß ABYC/USCG und schützt die Sicherungen zuverlässig vor Umwelteinflüssen.

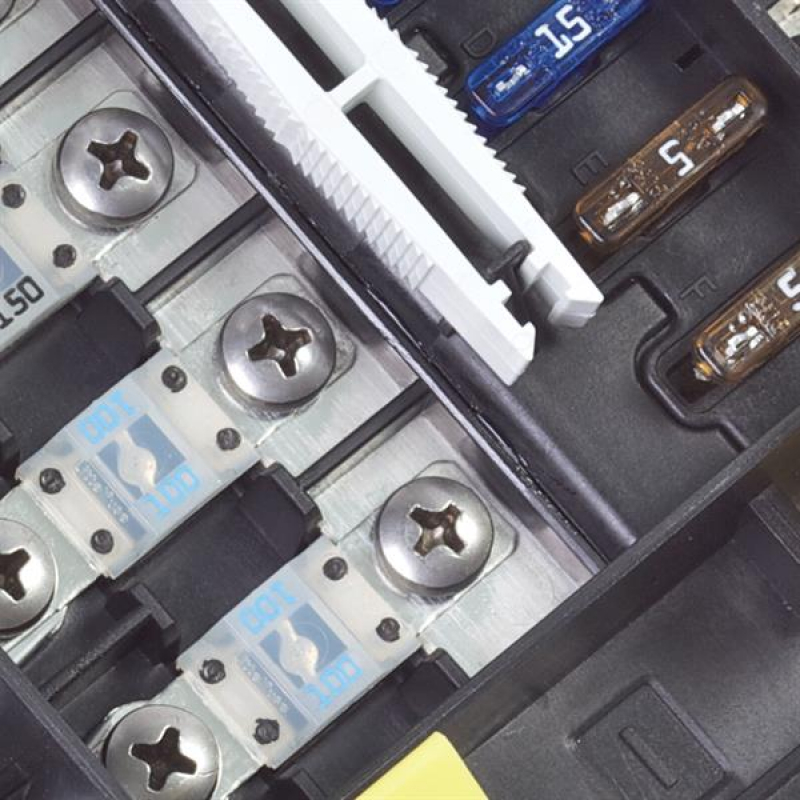

Es können zwei unterschiedliche Sicherungstypen verwendet werden:
-
4 × MIDI-/AMI-Sicherungen (bis 200 A) für Hochstromkreise
-
6 × Flachsicherungen (ATO/ATC, bis 30 A) für Nebenverbraucher

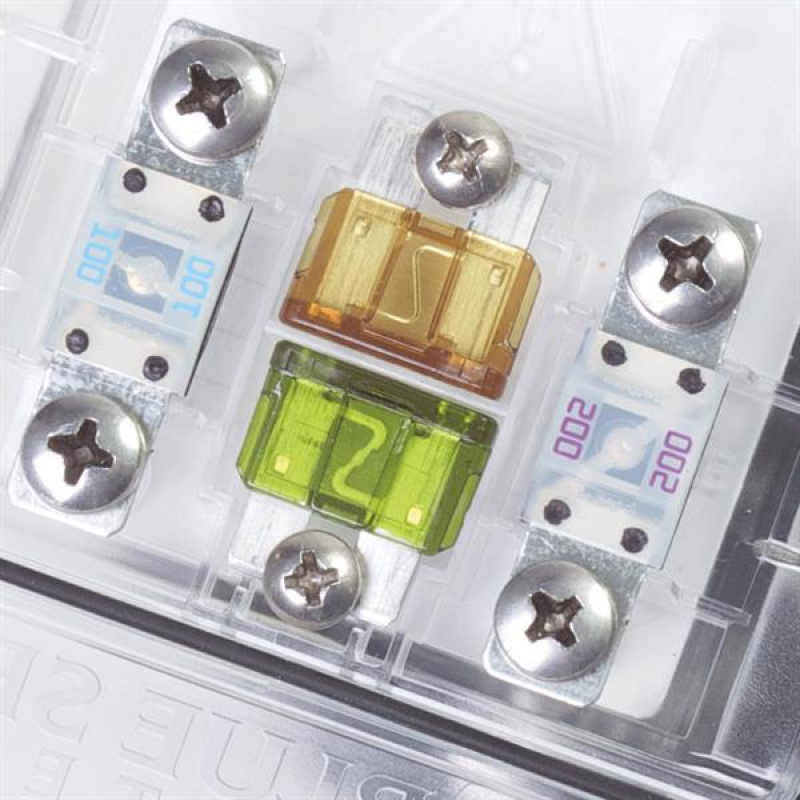

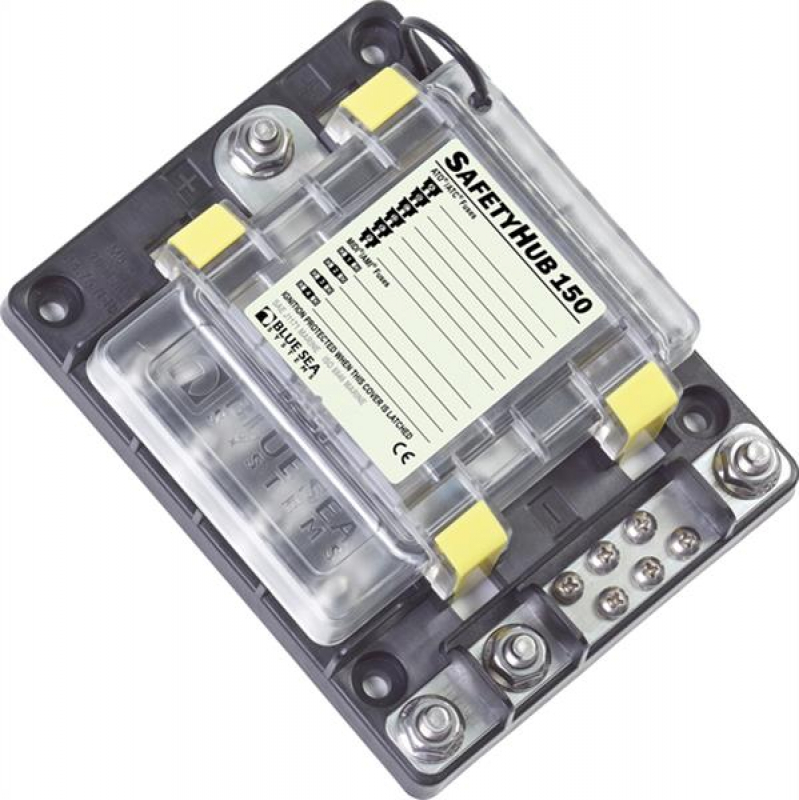

Eine integrierte Minusschiene ermöglicht eine zentrale Masseverteilung. Zusätzlich bietet der Deckel Platz für Ersatzsicherungen und enthält eine Beschriftungsfläche zur eindeutigen Kennzeichnung der Stromkreise.
-
Anzahl Stromkreise: 10
-
Sicherungstypen:
-
4 × MIDI / AMI Sicherungen (bis 200 A)
-
6 × Flachsicherungen (ATO / ATC, bis 30 A)
-
-
Betriebsspannung: 12 V / 24 V / 32 V DC
-
Gesamtstrom (abhängig von Verkabelung):
-
200 A (mit 50 mm² Leitung)
-
350 A (mit 120 mm² Leitung)
-
600 A (mit 2 × 120 mm² Leitung)
-
-
Anschlussbolzen: M8
-
Material Anschlüsse: verzinntes Kupfer
-
Max. Anzugsdrehmoment Bolzen: 20,34 Nm
-
Schraubendrehmoment (M5): 3,05 Nm
-
Schraubendrehmoment (metrisch für Nebenanschlüsse): 2,03 Nm
-
Kabelschuhgröße: M8
-
Zündschutz: ja
-
Gewicht: 1,59 kg

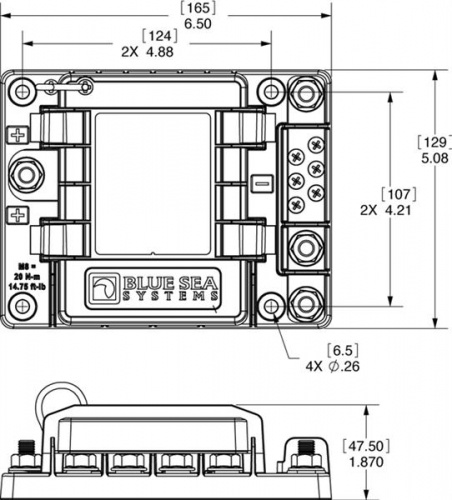

Abmessungen (laut Herstellerzeichnung):
-
Breite: 165 mm
-
Höhe: 129 mm
-
Tiefe: 47,5 mm
-
Lochabstand: 124 mm / 107 mm
Der SHF 150 ist ideal für umfangreichere DC-Systeme mit mehreren Verbrauchern:
-
Kombination aus Haupt- und Nebenabsicherung
-
zentrale Plus- und Minusverteilung
-
saubere und servicefreundliche Installation
Typische Anwendungen:
-
Bordelektrik auf Booten
-
Wohnmobile und Expeditionsfahrzeuge
-
komplexe Energiesysteme
Wichtig:
-
Sicherungen sind nicht im Lieferumfang enthalten
-
Auswahl der Sicherungen erfolgt entsprechend Kabelquerschnitt und Anwendung
-
BlueSea 7748 Sicherungsverteiler SHF 150
-
Schutzdeckel
-
Beschriftungsfeld
-
Sicherungszieher
-
ohne Sicherungen
-
Datenblatt BlueSea 7748 SHF 150
