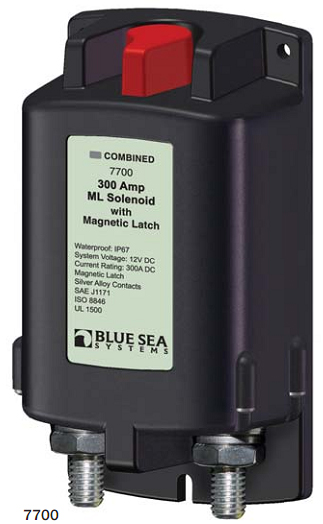

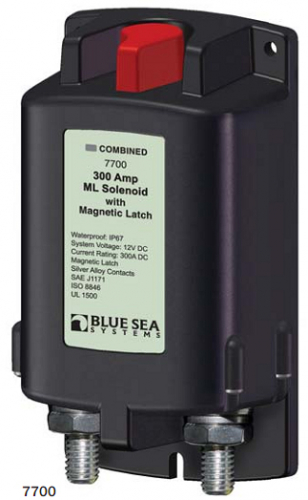

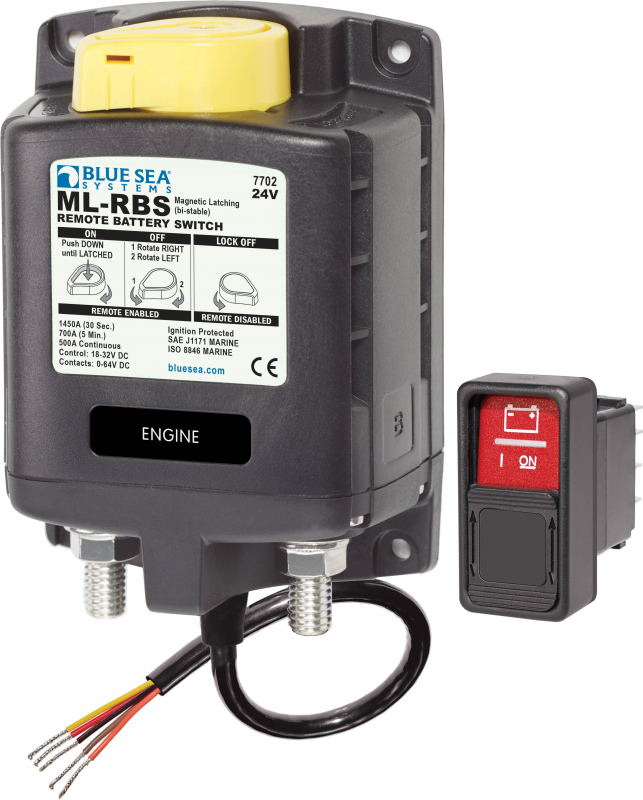

BlueSea 7700 / 7702 Batteriehauptschalter Relais FBR 500 12V / 24V 500A
Die BlueSea ML-RBS Serie (7700 / 7702) ist ein bistabiles Batteriehauptschalter-Relais für Hochstromanwendungen bis 500 A. Es ermöglicht das Schalten von Batteriesystemen sowohl manuell als auch per Fernbedienung.
Durch die bistabile (magnetisch rastende) Technik benötigt das Relais im geschalteten Zustand keinen Haltestrom. Energie wird nur beim Umschalten benötigt, was besonders effizient ist.

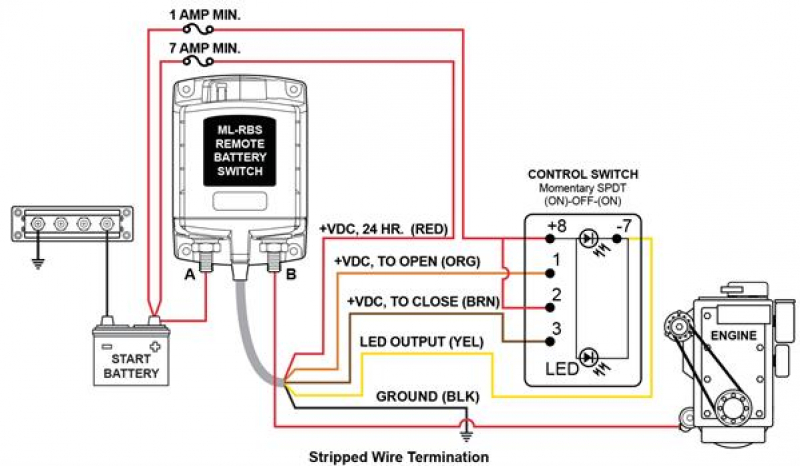

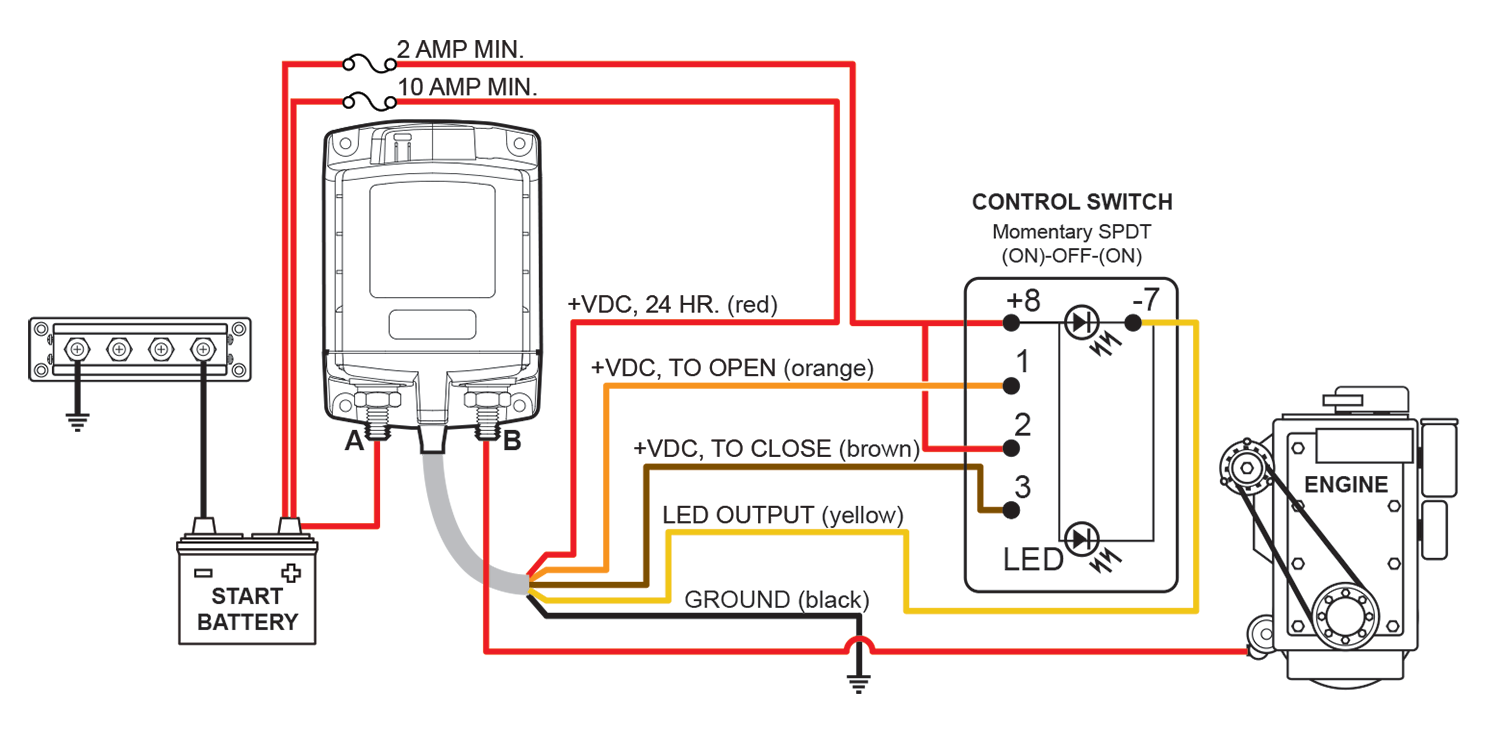

Das Relais kann unter Last schalten und eignet sich damit als zentraler Batteriehauptschalter. Über einen externen Schalter (SPST oder SPDT) kann es komfortabel aus der Ferne bedient werden.

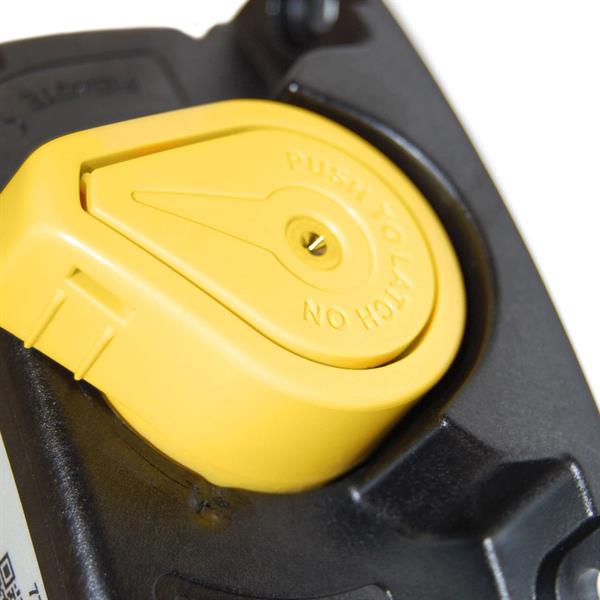

Ein integrierter manueller Drehschalter ermöglicht zusätzlich die Bedienung direkt am Gerät sowie eine LOCK-OFF Funktion für Wartungsarbeiten.
-
Schaltprinzip: bistabil (magnetisch rastend)
-
Dauerstrom: 500 A
-
Kurzzeitstrom: 700 A (5 min)
-
Startstrom: 1000 A (30 Sek.)
-
Schaltleistung unter Last: 300 A @ 12 V DC
-
Mechanische Lebensdauer: 100.000 Schaltzyklen
-
Anschlussbolzen: M10 (3/8")
-
Material Anschlüsse: verzinntes Kupfer
-
Bolzenlänge: 22,23 mm
-
Max. Anzugsdrehmoment: 15,82 Nm
-
Kabelaufnahme: bis 2 × 120 mm²
-
Temperaturbereich: -10 °C bis +60 °C
-
Schutz: geeignet für marine Umgebung
-
Gewicht: ca. 0,93 – 0,95 kg
-
BlueSea 7700 – 12 V DC
-
Steuerspannung: 9–16 V DC
-
Steuerstrom beim Schalten: < 7 A (40 ms)
-
-

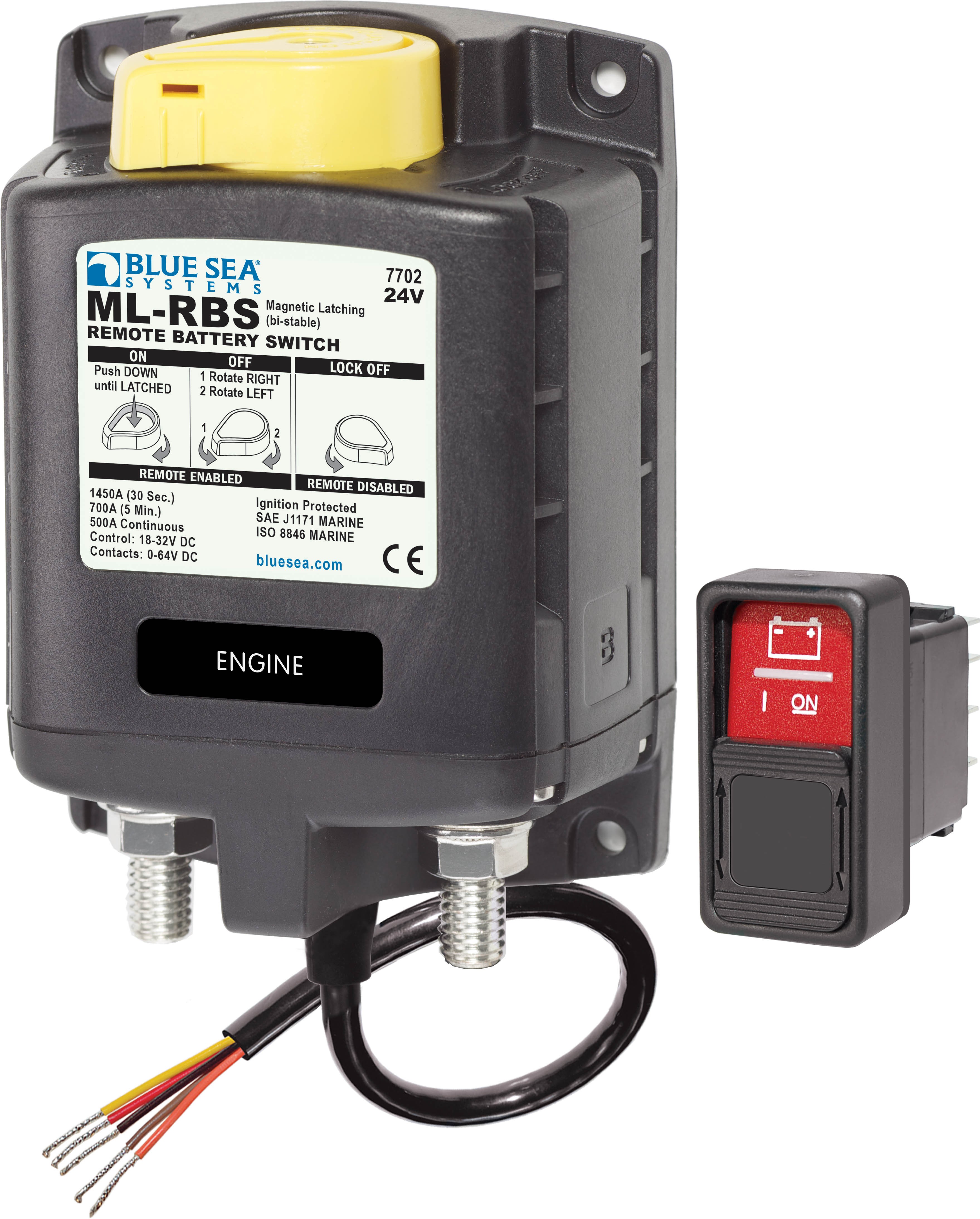

BlueSea 7702 – 24 V DC
-
Steuerspannung: 18–32 V DC
-
Steuerstrom beim Schalten: < 4 A (40 ms)
-
Dieses Relais ist ideal für:
-
zentrale Batterietrennung per Fernbedienung
-
Systeme mit hohen Strömen (z. B. Wechselrichter)
-
Installationen mit schwer zugänglichen Batterien
Vorteile:
-
kein Dauerstromverbrauch im geschalteten Zustand
-
manuelle Notbedienung direkt am Gerät
-
geeignet als vollwertiger Batteriehauptschalter
Typische Anwendungen:
-
Boote und Yachten
-
Wohnmobile und Expeditionsfahrzeuge
-
stationäre Batteriesysteme
-
BlueSea ML-RBS Batteriehauptschalter Relais (je nach Variante 7700 oder 7702)
-
Datenblatt BlueSea ML-RBS Serie
