BlueSea 7623 ML-ACR automatisches Hochstrom-Trennrelais 24V 500A

• Systemspannung: 24 V DC

• Dauerstrom: 500 A

• Kurzzeitstrom: 700 A (5 min)

• Startstrom: 1450 A (30 Sek.)

• Schaltstrom unter Last: 300 A @ 12 V DC

• Eigenverbrauch:

  • Betrieb: 13 mA

  • Schaltvorgang: < 7 A

• Temperaturbereich: -10 °C bis +60 °C

• Anschlussbolzen: M10

• Material Anschlüsse: verzinntes Kupfer

• Max. Anzugsdrehmoment: 15,82 Nm

• Bolzenlänge: 38,1 mm

• Kabelanschlussabstand: 28,5 mm

• Empfohlener Leitungsquerschnitt: 2 × 120 mm²

• Steueranschluss: vorkonfektionierte Leitungen (verzinnt)

• Montage: Schraubmontage (M5 / #10)

• Schaltzyklen: 100.000

• Gewicht: 0,95 kg

Funktionen:

• automatische Batteriekopplung

• Startisolation

• Start Assist

• Motorisolation (bei Mehrmotorbetrieb)

• manuelle Steuerung mit LOCK-OFF

Schaltschwellen (24V):

• Zuschaltung (Combine):

  • 27,0 V (30 Sek.)

  • 26,0 V (90 Sek.)

• Trennung (Open):

  • 24,7 V (10 Sek.)

  • 25,5 V (30 Sek.)

  • 32,4 V (High Voltage)

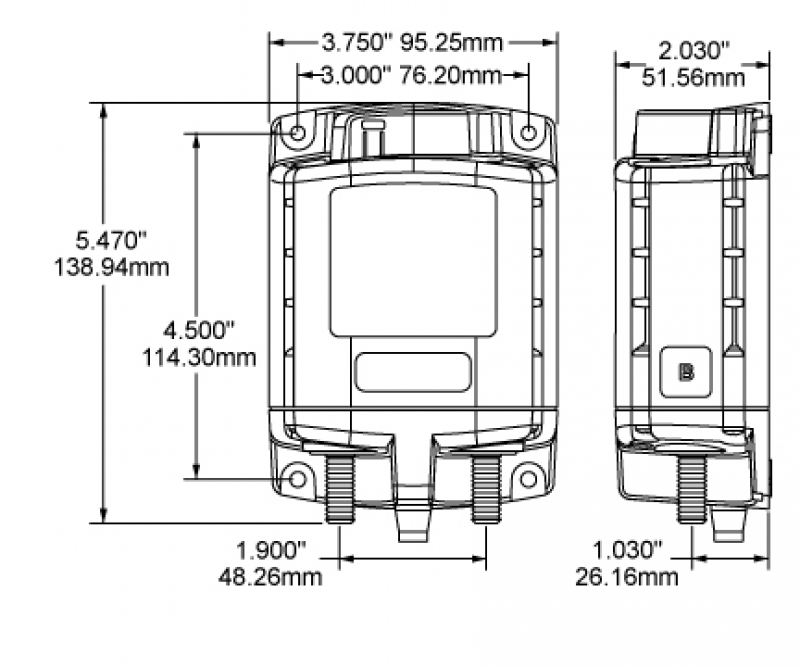

Abmessungen (identisch zum 7620):

• Breite: 95,3 mm

• Höhe: 138,9 mm

• Tiefe: 51,6 mm

• Lochabstand: 76,2 mm

• große Inverter-Systeme

• Nutzfahrzeuge und Arbeitsboote

• Systeme mit hoher Ladeleistung

Besonders sinnvoll, wenn zusätzlich eine manuelle Steuerung oder Wartungsabschaltung benötigt wird.

• BlueSea 7623 ML-ACR Relais

• Anschlussleitungen (vorkonfektioniert)

• Datenblatt BlueSea 7623 ML-ACR
