BlueSea 7610 automatisches Trennrelais ACR 12/24V 120A

• Systemspannung: 12 V / 24 V DC

• Dauerstrom: 120 A

• Kurzzeitstrom: 210 A (5 min)

• Eigenverbrauch:

  • Betrieb: 175 mA

  • geöffnet: 15 mA

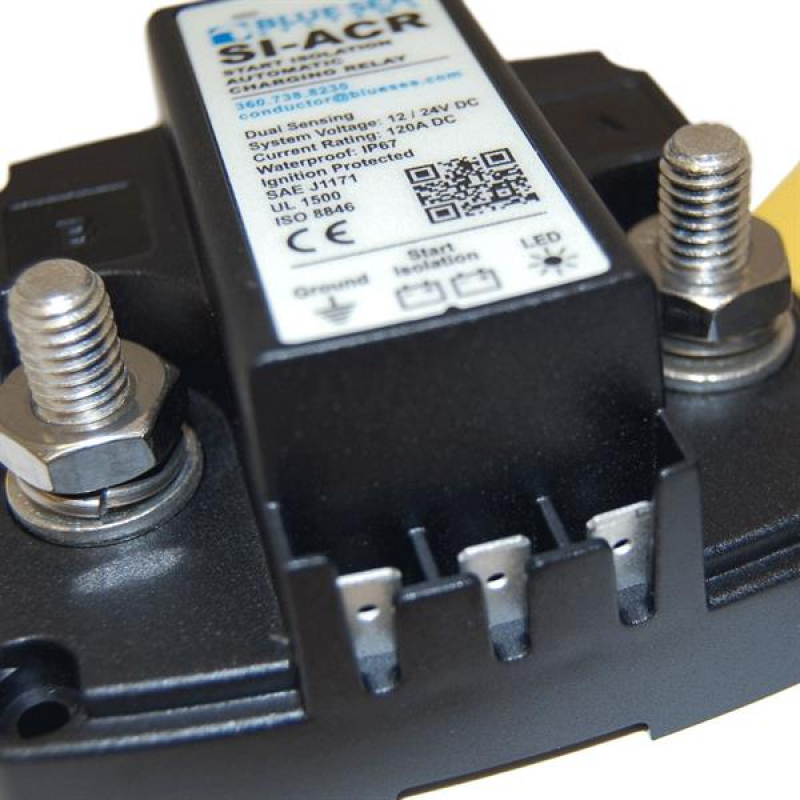

• Anschlussbolzen: M10

• Material Anschlüsse: verzinntes Kupfer

• Max. Anzugsdrehmoment: 15,82 Nm

• Empfohlener Leitungsquerschnitt: bis 50 mm²

• Kabelanschlussabstand: 28,5 mm

• Bolzenlänge: 22,2 mm

• Gewicht: 0,57 kg

Schaltschwellen (automatische Kopplung / Trennung):

• Zuschaltung (Combine):

  • 13,6 V (12 V System, 30 Sek.)

  • 13,0 V (12 V System, 90 Sek.)

  • 27,2 V (24 V System, 30 Sek.)

  • 26,0 V (24 V System, 90 Sek.)

• Trennung (Open):

  • 12,35 V (12 V, 10 Sek.)

  • 12,75 V (12 V, 30 Sek.)

  • 24,7 V (24 V, 10 Sek.)

  • 25,5 V (24 V, 30 Sek.)

• Überspannungsabschaltung:

  • 16,0 V (12 V)

  • 32,0 V (24 V)

• Unterspannungsabschaltung:

  • 9,5 V (12 V)

  • 19 V (24 V)

• Startisolation: ja

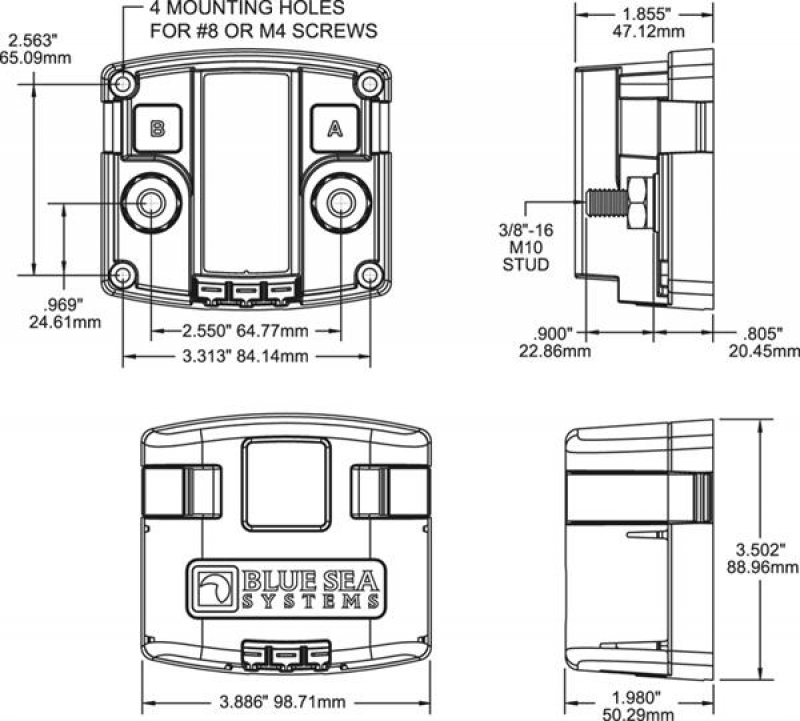

Abmessungen (laut Herstellerzeichnung):

• Breite: 98,7 mm

• Höhe: 88,9 mm

• Tiefe: 50,3 mm

• Lochabstand: 84,1 mm

---

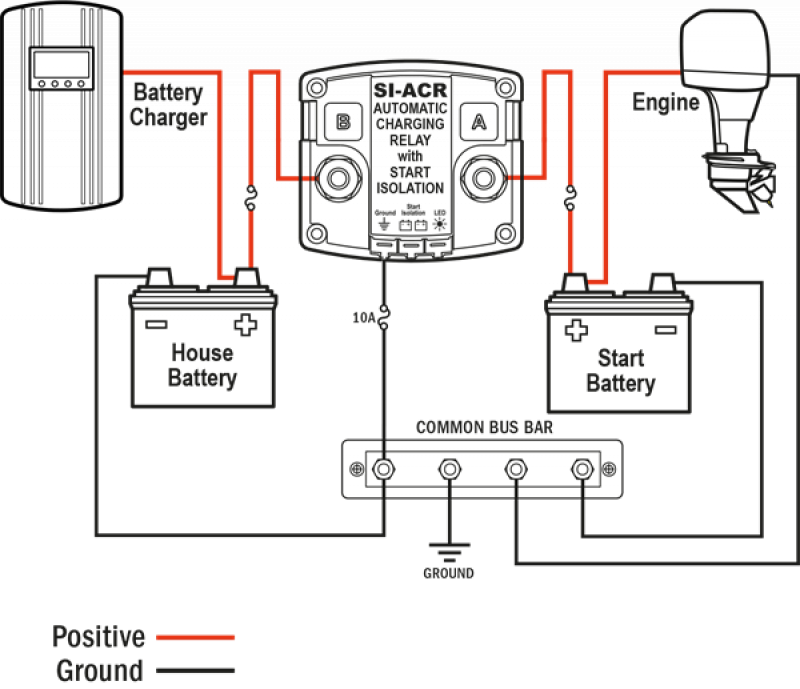

Das 7610 ACR ist ideal für Systeme mit zwei Batteriebänken (Starter- und Verbraucherbatterie), bei denen eine automatische Kopplung ohne manuelles Eingreifen gewünscht ist.

Typische Anwendungen:

• Motorboot

• Wohnmobil

• Offgrid-Systeme mit Lichtmaschine oder Ladegerät

Vorteil gegenüber manuellen Schaltern:

• automatische Funktion

• Schutz der Starterbatterie

• keine Bedienung erforderlich

---

• BlueSea 7610 automatisches Trennrelais

• ohne weiteres Zubehör

---

• Datenblatt BlueSea 7610 ACR
