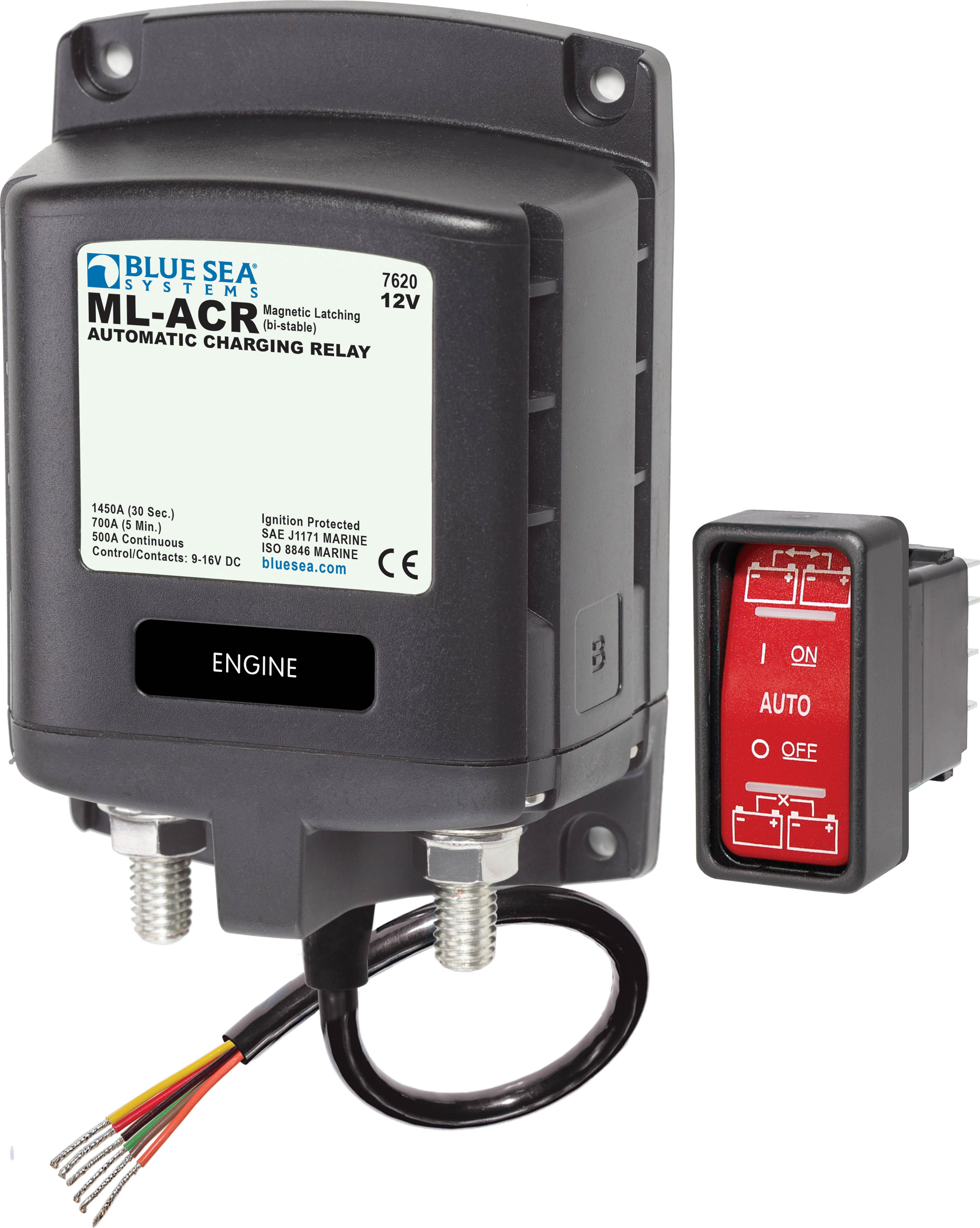

BlueSea 7620 ML-ACR automatisches Hochstrom-Trennrelais 12V 500A
Das BlueSea 7620 ML-ACR ist ein leistungsstarkes automatisches Trennrelais für 12 V Systeme, das speziell für hohe Ströme und anspruchsvolle Anwendungen entwickelt wurde. Es verbindet Batteriebänke automatisch während des Ladevorgangs und trennt sie bei sinkender Spannung.
Dank der hohen Stromtragfähigkeit eignet sich das ML-ACR ideal für große DC-Systeme wie Wechselrichter, Bugstrahlruder oder leistungsstarke Ladesysteme. Die integrierten Funktionen wie Startisolation und Start Assist sorgen für zusätzlichen Schutz und Betriebssicherheit.
Das Relais erkennt automatisch den Ladezustand und schaltet die Batterien abhängig von der Spannung zusammen oder trennt sie wieder. Dadurch wird sichergestellt, dass die Starterbatterie stets geschützt bleibt.
-
Systemspannung: 12 V DC
-
Dauerstrom: 500 A
-
Kurzzeitstrom: 700 A (5 min)
-
Startstrom: 1450 A (30 Sek.)
-
Schaltstrom unter Last: 300 A @ 12 V DC
-
Eigenverbrauch:
-
Betrieb: 13 mA
-
Schaltvorgang: < 7 A
-
-
Temperaturbereich: -10 °C bis +60 °C
-
Anschlussbolzen: M10
-
Material Anschlüsse: verzinntes Kupfer
-
Max. Anzugsdrehmoment: 15,82 Nm
-
Bolzenlänge: 38,1 mm
-
Kabelanschlussabstand: 28,5 mm
-
Empfohlener Leitungsquerschnitt: 2 × 120 mm²
-

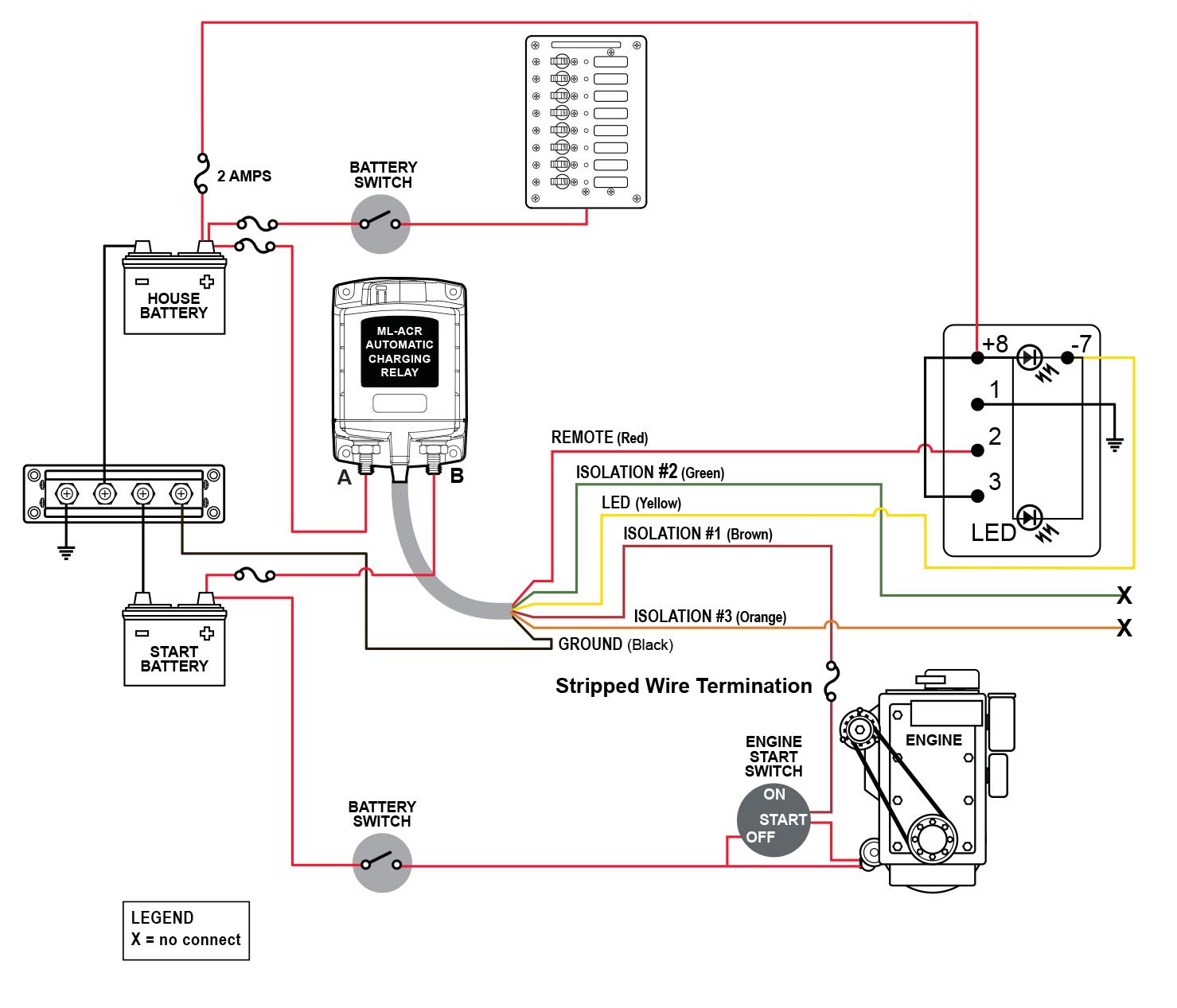

Steueranschluss: vorkonfektionierte Leitungen (verzinnt)
-
Montage: Schraubmontage (M5 / #10)
-
Schaltzyklen: 100.000
-
Gewicht: 0,93 kg
Schaltfunktionen und Schwellenwerte:
-
Zuschaltung (Combine):
-
13,5 V (30 Sek.)
-
13,0 V (90 Sek.)
-
-
Trennung (Open):
-
12,35 V (10 Sek.)
-
12,75 V (30 Sek.)
-
16,2 V (High Voltage)
-
-
Startisolation: ja
-
Start Assist: ja
-
Motorisolation (bei Mehrmotorbetrieb): ja

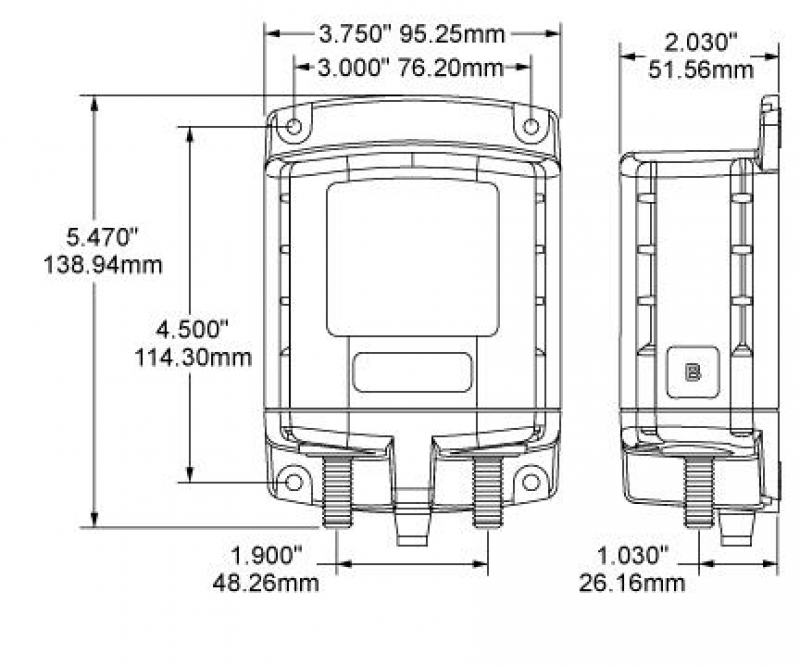

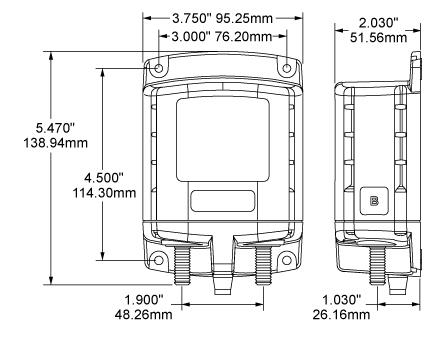

Abmessungen (laut Herstellerzeichnung):
-
Breite: 95,3 mm
-
Höhe: 138,9 mm
-
Tiefe: 51,6 mm
-
Lochabstand: 76,2 mm
Das ML-ACR 7620 ist die richtige Wahl für leistungsstarke Systeme mit hohen Strömen:
-
große Inverter-Systeme
-
Bugstrahlruder / Ankerwinden
-
Hochleistungs-Lichtmaschinen
Vorteile gegenüber Standard-ACR:
-
deutlich höhere Strombelastbarkeit
-
integrierte Start Assist Funktion
-
robuste Bauweise für Dauerbetrieb
-
BlueSea 7620 ML-ACR Relais
-
Anschlussleitungen (vorkonfektioniert)
-
Datenblatt BlueSea 7620 ML-ACR
