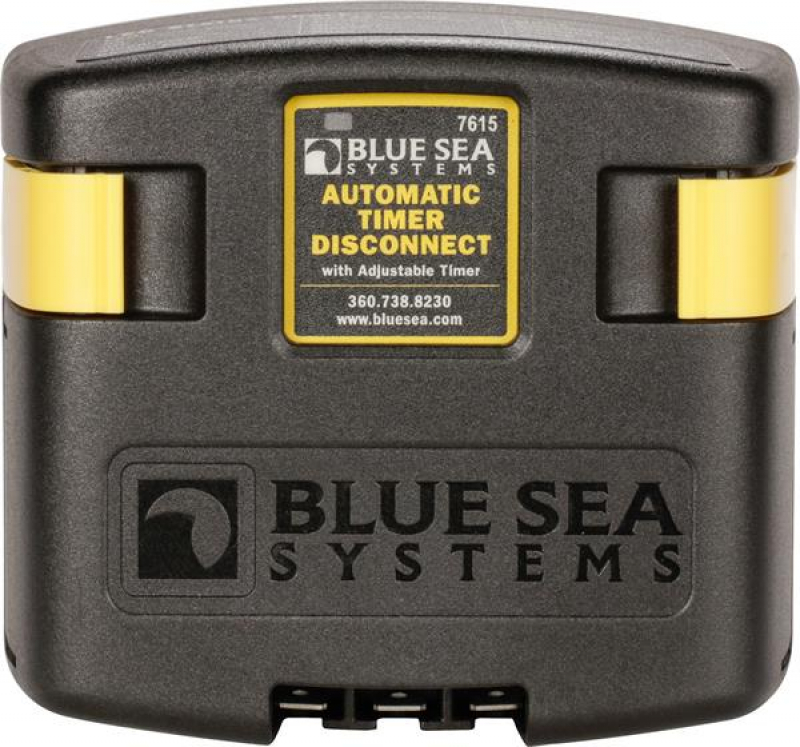

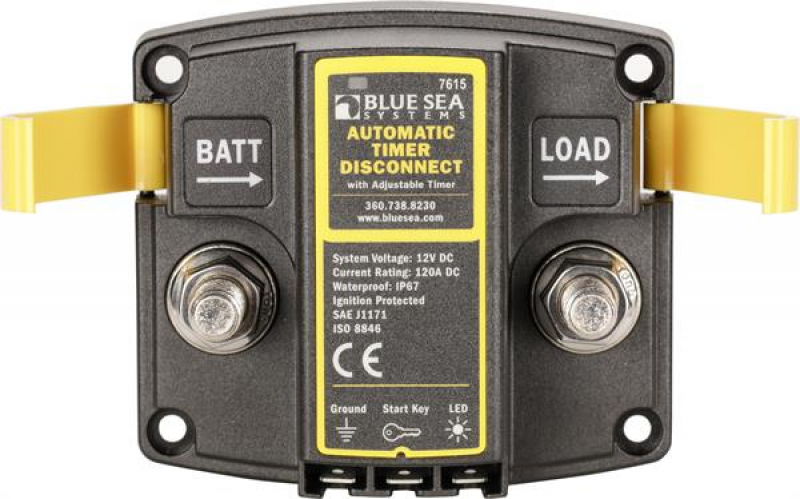

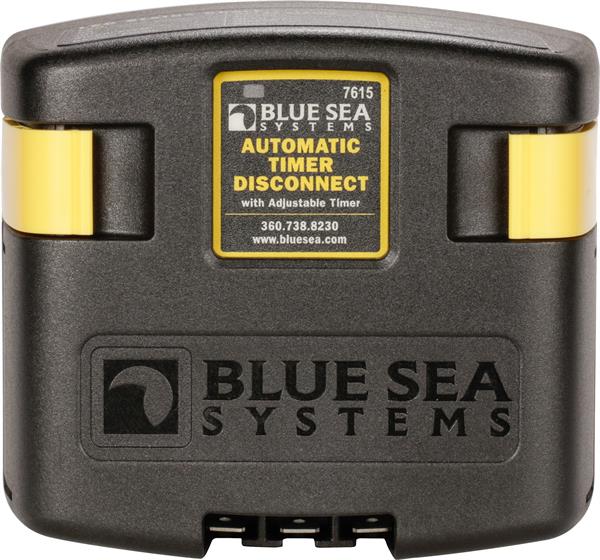

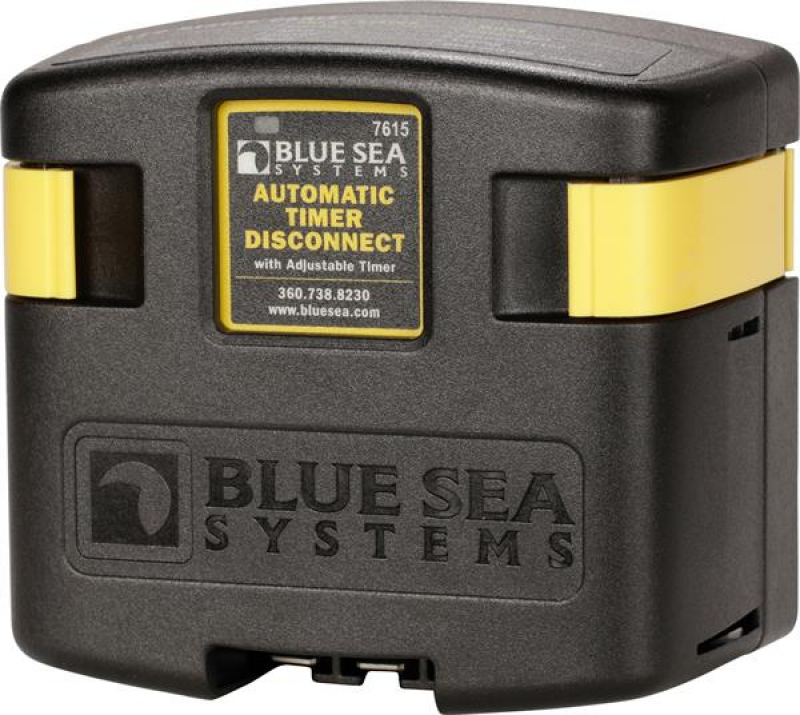

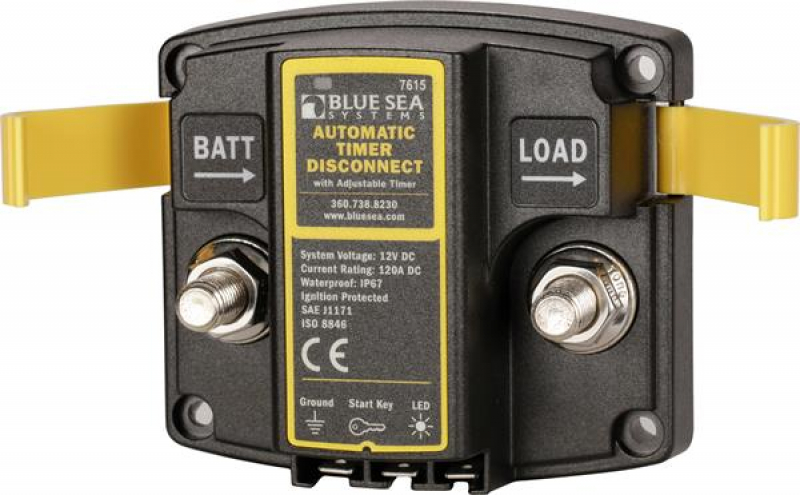

Das BlueSea 7615 ist ein multifunktionales Zeitrelais für 12 V DC Systeme, das zur automatischen Steuerung und zum Schutz von Verbrauchern eingesetzt wird. Es kombiniert zeitgesteuerte Abschaltung mit spannungsabhängigen Schutzfunktionen.
Das Relais kann Verbraucher nach einer definierten Zeit automatisch trennen und schützt gleichzeitig vor Unter- und Überspannung. Die Schaltschwellen und Zeitfunktionen sind über integrierte DIP-Schalter einstellbar.
Typische Anwendungen sind die automatische Abschaltung von Verbrauchern, Batterieschutzsysteme sowie zeitverzögerte Steuerungen in Fahrzeugen, Booten oder Offgrid-Anlagen.
-
Systemspannung: 12 V DC
-
Dauerstrom: 120 A
-
Kurzzeitstrom: 210 A (5 min)
-
Eigenverbrauch:
-
geschlossen: 175 mA
-
geöffnet: 4 mA
-
-
Betriebsspannungsbereich: 9,5 – 16 V
-
Anschlussbolzen: M10
-
Material Anschlüsse: verzinntes Kupfer
-
Max. Anzugsdrehmoment: 15,82 Nm
-
Empfohlener Leitungsquerschnitt: bis 50 mm²
-
Max. Leitungsquerschnitt: 50 mm²
-
Kabelanschlussabstand: 28,5 mm
Schaltfunktionen und Schwellenwerte:
-
Zuschaltung (Charge Sense): 13,0 V (3 Sek.)
-
Abschaltung (Charge Sense): 12,75 V (10 Sek.)
-
Unterspannungsschutz:
-
11,0 V (10 Sek.)
-
11,5 V (10 Sek.)
-
12,0 V (10 Sek.)
-
-
Überspannungsschutz: 16,0 V (5 Sek.)
-
Abschaltzeiten einstellbar:
-
5 Sekunden
-
15 Minuten
-
30 Minuten
-
1 Stunde
-
1,5 Stunden
-
2 Stunden
-
4 Stunden
-
-
Gewicht: 0,57 kg

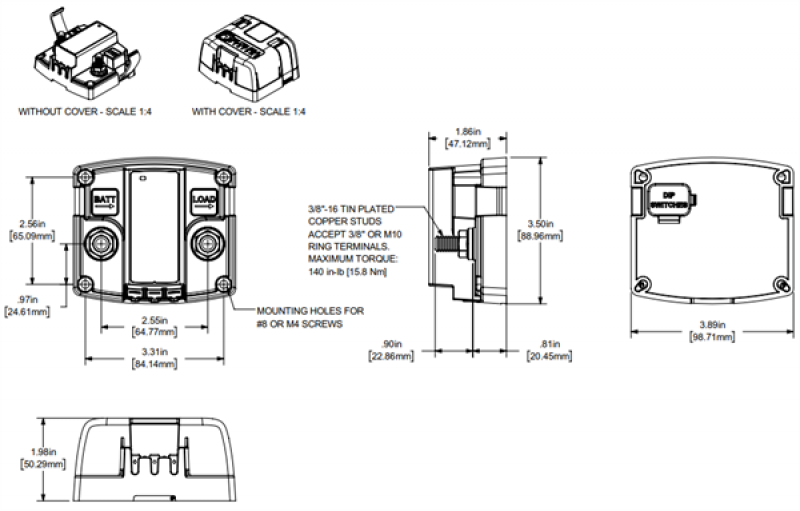

Abmessungen (laut Herstellerzeichnung):
-
Breite: 98,7 mm
-
Höhe: 88,9 mm
-
Tiefe: 50,3 mm
-
Lochabstand: 84,1 mm
Das 7615 eignet sich für Anwendungen, bei denen Verbraucher automatisch gesteuert oder geschützt werden sollen:
-
automatische Abschaltung von Verbrauchern
-
Schutz der Batterie vor Tiefentladung
-
zeitgesteuerte Verbraucher (z. B. Beleuchtung, Pumpen)
Durch die Kombination aus Zeit- und Spannungssteuerung ist das Relais vielseitig einsetzbar.
-
BlueSea 7615 Multifunktions-Zeitrelais
-
ohne weiteres Zubehör
-
Datenblatt BlueSea 7615 Zeitrelais
