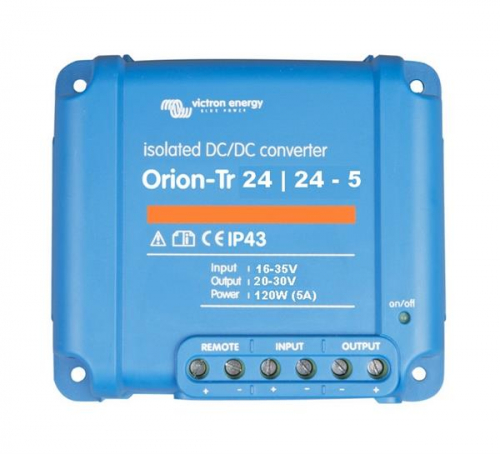

Victron Energy Orion-Tr 24/24-5A (120 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 24/24-5A (120 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI242410110)
Geregelter Ausgang trotz gleicher Nennspannung
Der Orion-Tr 24/24-5A wird eingesetzt, wenn innerhalb einer 24-V-Anlage ein eigener, geregelter Verbraucherkreis benötigt wird. Der Nutzen liegt in der Spannungsregelung und der galvanischen Trennung.
Der Eingang verarbeitet 16 bis 35 V. Am Ausgang stehen nominal 24,2 V bereit. Geeignete Steuerungen, Anzeigen oder Kommunikationsgeräte können dadurch eine eigene Versorgung erhalten, deren Spannung nicht unmittelbar der Batteriespannung folgt.
Einstellbereich von 18 bis 30 V
Die Ausgangsspannung lässt sich am Gerät an den Verbraucher anpassen. Solange der Ausgang auf die nominale Spannung oder darunter eingestellt ist, hält die Buck-Boost-Regelung den eingestellten Wert innerhalb des angegebenen Eingangsbereichs stabil.
Bei einer Einstellung oberhalb von 24,2 V steigt die dafür benötigte Mindest-Eingangsspannung proportional an. Der volle Eingangsbereich ist deshalb nicht bei jeder Ausgangseinstellung unverändert nutzbar.
Galvanische Trennung
Ein- und Ausgang sind elektrisch voneinander getrennt. Dadurch kann der angeschlossene Verbraucherkreis ein eigenes Massepotential erhalten.
Die Trennung muss über die gesamte Installation betrachtet werden. Weitere Stromversorgungen oder nicht isolierte Signalverbindungen können eine Verbindung zwischen den Kreisen herstellen. Das ist besonders bei vernetzten Steuerungen und Kommunikationsgeräten relevant.
Fernsteuerung und geringer Abschaltverbrauch
Über Remote Ein/Aus lässt sich die Versorgung bedarfsgerecht aktivieren. Bei Abschaltung über diesen Anschluss beträgt die Stromaufnahme weniger als 200 µA.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Eine interne Eingangssicherung ist vorhanden, aber nicht austauschbar. Die äußere Verkabelung benötigt weiterhin einen passenden Leitungsschutz.
Kompakte Bauform und thermische Auslegung
Die Dauerleistung beträgt 120 W bei 25 °C und 115 W bei 40 °C. Oberhalb von 40 °C ist eine weitere Reduzierung um 3 % je Grad vorgesehen.

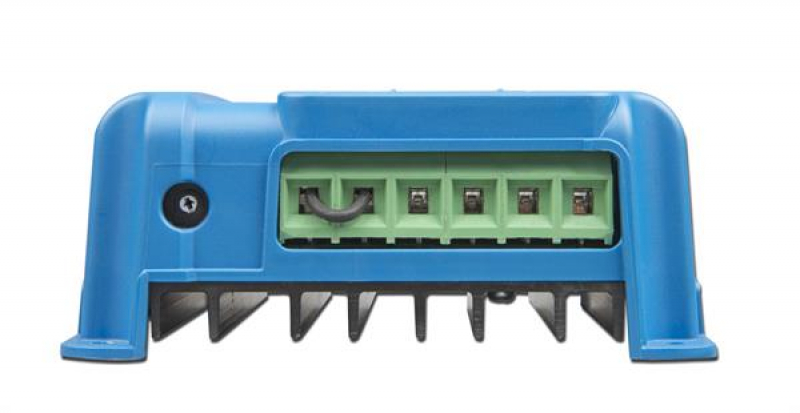

Das Gehäuse misst 100 × 113 × 47 mm. Die Schraubklemmen nehmen Leiter bis 6 mm² auf. Schutzart IP43 gilt bei nach unten gerichteten Klemmen und ist bei der Wahl der Montageposition zu berücksichtigen.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 16–35 V DC
Unterspannungsabschaltung 14 V
Wiedereinschaltung nach Unterspannung 15 V
Nominale Ausgangsspannung 24,2 V
Einstellbereich der Ausgangsspannung 18–30 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 25 °C 5 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 6,3 A
Dauerausgangsleistung bei 25 °C 120 W
Dauerausgangsleistung bei 40 °C 115 W
Wirkungsgrad 87 %
Leerlaufstrom am Eingang < 60 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 6 mm²
Abmessungen H × B × T 100 × 113 × 47 mm
Gewicht 0,42 kg
Für kleine getrennte 24-V-Hilfsnetze
Das Modell eignet sich, wenn kleinere Verbraucher eine geregelte Versorgung und ein eigenes Massepotential benötigen. Die gleiche Nennspannung auf Ein- und Ausgang macht den Wandler besonders für die Entkopplung innerhalb eines vorhandenen 24-V-Systems interessant.
Die Isolation ersetzt keine Prüfung der angeschlossenen Signalwege. Soll ein vollständig getrennter Kreis entstehen, müssen sämtliche Verbindungen dazu passen.
Leistungsbedarf unter realen Bedingungen bestimmen
Die 5-A-Angabe gilt bei nominaler Ausgangsspannung und 25 °C. Bei höherer Ausgangsspannung oder wärmerem Einbauort ist die verfügbare Leistung maßgeblich.
Für Lasten mit Einschaltspitzen sind Höhe und Dauer des Anlaufstroms zu prüfen. Wenn mehrere Geräte gleichzeitig starten, kann deren gemeinsamer Spitzenbedarf deutlich über dem normalen Betriebsstrom liegen.
Versorgung und Ladung unterscheiden
Der einstellbare Ausgang ist für Verbraucher vorgesehen. Für das Laden einer zweiten 24-V-Batterie ist ein DC-DC-Ladegerät mit geeignetem Ladeprofil erforderlich.
Zur Installation gehören passende Leitungen, Sicherungen und gegebenenfalls ein Remote-Schalter. Die technische Unterspannungsabschaltung bei 14 V ist keine geeignete Entladeschutzschwelle für eine 24-V-Batteriebank; ein gewünschter Batterieschutz muss gesondert umgesetzt werden.
