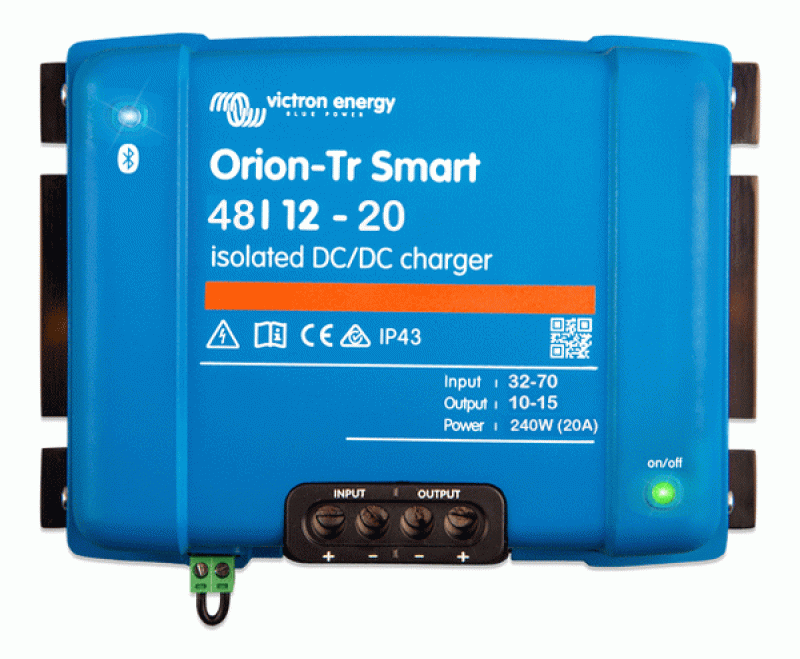

Victron Energy Orion-Tr Smart 48/12-20A (240 W) – galvanisch isoliertes DC-DC-Ladegerät mit Bluetooth
Victron Energy Orion-Tr Smart 48/12-20A (240 W) – galvanisch isoliertes DC-DC-Ladegerät mit Bluetooth
(Art.Nr.: VIORI481224120)
Geregelte Batterieladung aus einem 48-V-System
Das Orion-Tr Smart 48/12-20A eignet sich für Fahrzeuge, Boote und stationäre Anlagen, deren Quell- oder Starteranlage mit 48 V arbeitet, während die Verbraucherbank eine Nennspannung von 12 V besitzt.
Der Eingang verarbeitet 32 bis 70 V. Die Ausgangsspannung lässt sich innerhalb von 10 bis 15 V an die Anforderungen der angeschlossenen Batterie anpassen.
Dreistufige Ladekennlinie
Der Ladealgorithmus umfasst Hauptladung, Absorption und Erhaltungsladung. Bei Bleibatterien kann die adaptive Absorptionsdauer den Ladeverlauf an die vorausgegangene Entladung anpassen.
Für Lithiumbatterien werden geeignete Spannungen und Zeitparameter eingerichtet. Die zulässigen Werte der Batterie und die Ladefreigabe des BMS bleiben maßgeblich. Die Verbraucherbank bestimmt das Ladeprofil.
Galvanische Trennung und externe Freigabe
Ein- und Ausgang sind elektrisch getrennt. Die 12-V-Verbraucherbank kann dadurch mit einem eigenen Massepotential aufgebaut werden.
Remote Ein/Aus erlaubt eine externe Ladefreigabe, beispielsweise durch ein geeignetes BMS. Auch zusätzliche Signal- und Datenverbindungen müssen zur gewünschten Trennung passen.
Bluetooth und Motorabschaltungserkennung
Über VictronConnect werden Ladeprofil, Spannungen und weitere Parameter konfiguriert. Die App zeigt Betriebszustand und Spannungswerte. Eingangs- und Ausgangsstrom werden nicht angezeigt; ein VE.Direct-Anschluss ist nicht vorhanden.
Die Motorabschaltungserkennung unterstützt den Betrieb an einer Lichtmaschine. Ihre Parameter lassen sich an das Spannungsverhalten der Quelle anpassen.
Leistung und Montage
Die Dauerleistung beträgt 280 W bei 25 °C und 240 W bei 40 °C. Bei höherer Ladespannung und warmer Umgebung kann die Leistungsgrenze den tatsächlich erreichbaren Ladestrom reduzieren.
Das Gerät benötigt einen belüfteten Montageplatz mit nach unten gerichteten Klemmen. Die Elektronik besitzt Schutzart IP43, der Anschlussbereich IP22.
Produkttyp DC-DC-Batterieladegerät mit Konstantspannungsmodus
Eingangsspannungsbereich 32–70 V DC
Nominale Ausgangsspannung 12,2 V
Einstellbereich der Ausgangsspannung 10–15 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 20 A
Dauerausgangsleistung bei 25 °C 280 W
Dauerausgangsleistung bei 40 °C 240 W
Wirkungsgrad 87 %
Leerlaufstrom am Eingang < 80 mA
Standby-Strom < 1 mA
Galvanische Trennung Ja; 200 V DC zwischen Eingang, Ausgang und Gehäuse
Ladeverfahren Konfigurierbare dreistufige Ladung
Bedienung Bluetooth über VictronConnect
Motorabschaltungserkennung Vorhanden, konfigurierbar
Fernsteuerung Remote Ein/Aus
VE.Direct Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 Elektronik; IP22 Anschlussbereich
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 80 mm
Gewicht 1,8 kg
Ladeleistung passend auswählen
Als unsere Orientierung empfehlen wir einen Ladestrom von etwa 10–20 % der Kapazität der Verbraucherbank. Bei 100 Ah entspricht dies 10–20 A. Die zulässigen Werte von Batterie und BMS haben Vorrang.
Die 20-A-Angabe gilt bei nominaler Ausgangsspannung. Bei typischer Ladespannung, hoher Temperatur oder gleichzeitig laufenden Verbrauchern kann der tatsächlich in die Batterie fließende Strom geringer sein.
48-V-Quelle und Komponenten prüfen
Der vollständige Spannungsbereich der Quelle muss innerhalb von 32 bis 70 V liegen. Sicherungen, Schalter und Leitungen auf der Eingangsseite benötigen eine ausreichende DC-Spannungsfreigabe.
Die Motorerkennung ersetzt keine Prüfung der verfügbaren Quellenleistung. Für Lithiumbatterien sind BMS-Freigabe und eine erforderliche Niedertemperatursperre zuverlässig umzusetzen.
Isolation und Überwachung
Die isolierte Ausführung ist sinnvoll, wenn Starter- und Verbraucheranlage getrennte Massepotentiale benötigen. Für eine genaue Strom- und Ladezustandsmessung ist ein zusätzlicher Batteriemonitor erforderlich.
