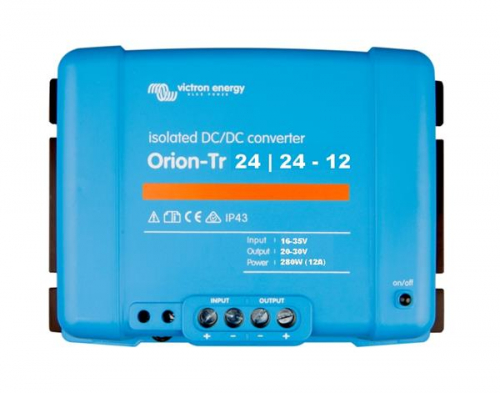

Victron Energy Orion-Tr 24/24-12A (280 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 24/24-12A (280 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI242428110)
Geregelter Verbraucherkreis im 24-V-System
Der Orion-Tr 24/24-12A eignet sich für Anwendungen, in denen ein Teil der Verbraucher eine eigene, geregelte Versorgung erhalten soll. Obwohl beide Seiten nominal mit 24 V arbeiten, übernimmt der Wandler eine aktive Spannungsregelung und galvanische Trennung.
Am Eingang sind 16 bis 35 V zulässig. Der nominale Ausgangswert beträgt 24,2 V. Damit können geeignete Steuerungen, Kommunikationssysteme und weitere Hilfsverbraucher unabhängig von der unmittelbaren Batteriespannung versorgt werden.
Anpassbarer Ausgang
Die Spannung lässt sich zwischen 18 und 30 V einstellen. Bei nominaler oder niedrigerer Einstellung hält die Buck-Boost-Regelung die Ausgangsspannung innerhalb des angegebenen Eingangsbereichs stabil.
Wird eine höhere Ausgangsspannung eingestellt, steigt die für stabile Regelung benötigte Mindest-Eingangsspannung proportional an. Außerdem ist bei der Lastplanung die verfügbare Leistung zu berücksichtigen. Die Stromangabe von 12 A gilt bei nominaler Ausgangsspannung und ist nicht unabhängig von der Spannungseinstellung zu verwenden.
Galvanische Trennung und Masseführung
Die Ausgangsseite kann mit einem eigenen Massepotential aufgebaut werden. Victron nennt eine Isolation von 200 V DC zwischen Eingang, Ausgang und Gehäuse.
Eine vollständige Trennung erfordert, dass auch Signalwege und weitere Versorgungen berücksichtigt werden. Eine zusätzliche leitende Verbindung zwischen beiden Kreisen kann den praktischen Nutzen der Isolation aufheben.
Fernsteuerung und Schutz
Remote Ein/Aus ermöglicht eine bedarfsgerechte Freigabe. Bei Abschaltung über den Remote-Anschluss sinkt die Stromaufnahme auf weniger als 200 µA.
Der Wandler ist kurzschlussfest und gegen hohe Temperatur geschützt. Die vorhandene interne Eingangssicherung ist nicht austauschbar. Externe Sicherungen werden passend zu Quelle und Leitungen ausgelegt.
Leistung und Montagebedingungen
Victron nennt 320 W Dauerleistung bei 25 °C und 280 W bei 40 °C. Oberhalb von 40 °C reduziert sich die zulässige Leistung weiter.
Schraubklemmen erlauben Leiterquerschnitte bis 16 mm². Bei nach unten gerichteten Klemmen gilt Schutzart IP43. Ein trockener und belüfteter Einbauplatz ist insbesondere bei längerer hoher Belastung wichtig.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 16–35 V DC
Unterspannungsabschaltung 14 V
Wiedereinschaltung nach Unterspannung 15 V
Nominale Ausgangsspannung 24,2 V
Einstellbereich der Ausgangsspannung 18–30 V
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 12 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 15 A
Dauerausgangsleistung bei 25 °C 320 W
Dauerausgangsleistung bei 40 °C 280 W
Wirkungsgrad 89 %
Leerlaufstrom am Eingang < 80 mA
Stromaufnahme bei Remote-Abschaltung < 200 µA
Galvanische Trennung Ja
Isolationsangabe 200 V DC zwischen Eingang, Ausgang und Gehäuse
Fernsteuerung Remote Ein/Aus
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Schraubklemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 70 mm
Gewicht 1,3 kg
Für ein eigenständiges 24-V-Hilfsnetz
Das Modell ist passend, wenn eine Verbrauchergruppe eine geregelte Spannung und galvanische Trennung benötigt. Die gleiche Nennspannung auf beiden Seiten steht diesem Einsatz nicht entgegen.
Die Einstellung muss zu sämtlichen angeschlossenen Geräten passen. Bei vernetzten Verbrauchern ist zusätzlich zu prüfen, ob die Signalverbindungen ein getrenntes Massepotential erlauben.
Leistungsreserve am Montageort beurteilen
Für einen warmen Technikraum sind die 280 W bei 40 °C die relevante Grundlage. Die höhere Leistung bei 25 °C sollte nicht als dauerhafte Reserve unter warmen Bedingungen eingeplant werden.
Bei Pumpen, Motoren oder anderen Lasten mit erhöhtem Anlaufstrom müssen Höhe und Dauer der Spitzen berücksichtigt werden. Ein größerer Wandler kann sinnvoll sein, wenn die Last regelmäßig nahe an der Dauergrenze liegt.
Für Batterieladung die Smart-Ausführung wählen
Der einfache Orion-Tr ist für Verbraucherversorgung vorgesehen. Soll eine zweite 24-V-Batterie geladen werden, wird ein Ladegerät mit geeigneter Kennlinie benötigt.
Für den Einbau werden passende Leitungen und Sicherungen benötigt. Ein Remote-Schalter kann die Versorgung gezielt deaktivieren. Ein gewünschter Schutz der Quellbatterie vor Tiefentladung muss über eine geeignete Abschaltung erfolgen; die technische Unterspannungsgrenze des Wandlers ist dafür nicht batteriespezifisch ausgelegt.
