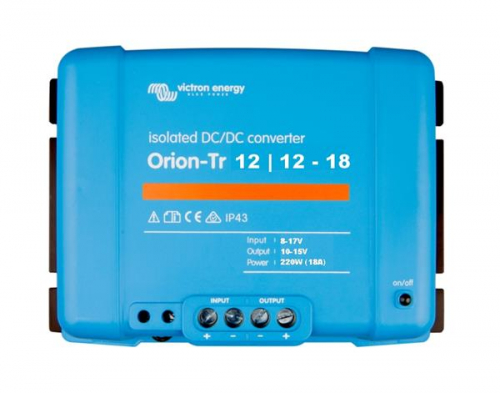

Victron Energy Orion-Tr 12/12-18A (220 W) – galvanisch isolierter DC-DC-Spannungswandler mit einstellbarem 12-V-Ausgang
Victron Energy Orion-Tr 12/12-18A (220 W) – galvanisch isolierter DC-DC-Spannungswandler mit einstellbarem 12-V-Ausgang
(Art.Nr.: VIORI121222110)
Der Orion-Tr 12/12-18A stellt innerhalb eines 12-V-Bordnetzes eine eigenständig geregelte Verbraucherversorgung bereit. Die Kombination aus Spannungsstabilisierung und galvanischer Trennung eignet sich für Anlagen, in denen mehrere Geräte eine gemeinsame, vom speisenden Stromkreis getrennte Versorgung erhalten sollen.
Einstellbare Ausgangsspannung für den Verbraucherkreis
Die nominale Ausgangsspannung beträgt 12,2 V und lässt sich am Gerät im Bereich von 10 bis 15 V einstellen. Damit kann die Versorgung auf den zulässigen Spannungsbereich der angeschlossenen Geräte abgestimmt werden.
Der Wandler arbeitet mit einer Buck-Boost-Regelung: Er kann die Eingangsspannung für die Ausgangsversorgung sowohl anheben als auch reduzieren. Wird die Ausgangsspannung oberhalb des nominalen Werts eingestellt, verschiebt sich jedoch die untere Eingangsspannungsgrenze für eine unverändert stabile Ausgangsspannung entsprechend nach oben.
18 A Dauerstrom bei 40 °C
Für die nominale Ausgangsspannung nennt Victron einen Dauerausgangsstrom von 18 A bei 40 °C. Die Dauerleistung beträgt bei dieser Temperatur 220 W. Bei 25 °C weist das Datenblatt eine höhere Dauerleistung von 280 W aus.
Für die Anlagenplanung sollte der Wert verwendet werden, der zur tatsächlichen Umgebungstemperatur passt. Die kurzzeitige Strombelastbarkeit von 25 A für zehn Sekunden kann bestimmte Lastspitzen abdecken, darf aber nicht als dauerhaft verfügbare Stromstärke eingeplant werden.
Galvanische Isolation für eine getrennte Versorgung
Die Isolation trennt Eingangs- und Ausgangsstromkreis elektrisch voneinander. Dadurch kann der versorgte Stromkreis einen eigenen Massebezug erhalten. Das ist beispielsweise bei einer separat geplanten Elektronikversorgung relevant.
Damit diese Trennung in der Anlage erhalten bleibt, müssen auch Datenverbindungen und weitere Anschlüsse der Verbraucher berücksichtigt werden. Ein gemeinsamer Masseanschluss außerhalb des Wandlers verändert das vorgesehene Isolationskonzept.
Einbindung über Remote-Ein/Aus
Der Remote-Anschluss ermöglicht eine Freigabe über einen kleinen Steuerschalter. Das ist praktisch, wenn der Wandler in einem Technikraum montiert wird und die Versorgung vom Bedienplatz aus geschaltet werden soll.
Mehrere geeignete Wandler können zur Erhöhung des verfügbaren Ausgangsstroms parallel betrieben werden. Die Spannungen sind vor dem Zusammenschalten einzustellen. Bei der Planung müssen außerdem die gemeinsame Zuleitung und die Absicherung auf den Gesamtstrom abgestimmt werden.
Schutz und Einbau
Der Ausgang ist gegen Überlastung und Kurzschluss geschützt. Bei hohen Temperaturen reduziert das Gerät seine Belastbarkeit. Die integrierte Eingangssicherung dieser 12-V-Ausführung ist nicht austauschbar.
Die Schutzart IP43 setzt eine Montage mit nach unten gerichteten Schraubklemmen voraus. Ein trockener, belüfteter Einbauort und genügend Abstand für die Wärmeabfuhr sind weiterhin erforderlich. Für die Batterieladung ist dieses Modell nicht vorgesehen; dafür wird ein Ladegerät mit geeigneter Kennlinie benötigt.
Hersteller Victron Energy
Modell Orion-Tr 12/12-18A (220 W)
Gerätetyp Galvanisch isolierter DC-DC-Spannungswandler
Eingangsspannungsbereich 8–17 V DC
Unterspannungsabschaltung 7 V
Wiedereinschaltung nach Unterspannung 7,5 V
Nominale Ausgangsspannung 12,2 V DC
Einstellbereich Ausgangsspannung 10–15 V DC
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 18 A
Maximaler Ausgangsstrom für 10 Sekunden bei nominaler Ausgangsspannung 25 A
Dauerausgangsleistung bei 25 °C 280 W
Dauerausgangsleistung bei 40 °C 220 W
Ausgangsspannungstoleranz ± 0,2 V
Ausgangsrauschen 2 mV RMS
Wirkungsgrad 87 %
Leerlauf-Eingangsstrom < 80 mA
Stromaufnahme bei Abschaltung über Remote < 200 µA
Galvanische Isolation 200 V DC zwischen Eingang, Ausgang und Gehäuse
Betriebstemperaturbereich −20 bis +55 °C
Leistungsreduzierung oberhalb 40 °C 3 % je °C
Schutzart IP43 bei nach unten gerichteten Anschlussklemmen
DC-Anschlüsse Schraubklemmen
Maximaler Anschlussquerschnitt 16 mm²
Fernschaltung Remote-Ein/Aus-Anschluss
Eingangssicherung Intern, nicht austauschbar
Abmessungen H × B × T: 130 × 186 × 70 mm
Gewicht 1,3 kg
Für größere separate 12-V-Verbraucherkreise
Dieses Modell eignet sich, wenn eine isolierte Versorgung für mehrere 12-V-Geräte benötigt wird und kleinere Wandler hinsichtlich ihrer Dauerleistung nicht ausreichen. Maßgeblich sind die gleichzeitig eingeschalteten Verbraucher und die Temperatur am Einbauort.
Bei Anlagen mit wechselnden Lasten sollte neben der Summe der Nennströme auch das ungünstigste Betriebsszenario betrachtet werden. Dazu können gleichzeitig sendende Funkgeräte, eingeschaltete Beleuchtung oder der Start eines motorischen Verbrauchers gehören. Eine Leistungsreserve erleichtert spätere Erweiterungen und verhindert eine Auslegung unmittelbar an der Belastungsgrenze.
Gehäusegröße und Wärmeabfuhr einplanen
Mit 130 × 186 × 70 mm benötigt der Wandler eine ausreichend große Montagefläche. Unterhalb der Anschlussklemmen muss zusätzlich Platz für Leitungen und deren Biegeradien vorhanden sein.
Eine dicht geschlossene Einbaunische ist bei hoher Dauerlast ungünstig. Wenn der Montageort regelmäßig deutlich wärmer als 40 °C wird, sind die temperaturabhängige Leistungsreduzierung und eine entsprechend geringere nutzbare Ausgangsleistung bereits bei der Produktauswahl zu berücksichtigen.
Ausgangsspannung nach den Verbrauchern wählen
Die einstellbare Ausgangsspannung ist hilfreich, wenn ein Gerät eine definierte Versorgung benötigt. Bei mehreren Verbrauchern an einem gemeinsamen Ausgang muss die Einstellung jedoch für sämtliche Geräte zulässig sein.
Vor dem Anschluss empfindlicher Elektronik sollte die Ausgangsspannung geprüft werden. Für lange Leitungswege sind ausreichende Querschnitte und eine passende Verteilung vorzusehen; das Hochsetzen der Ausgangsspannung darf nicht zu einer Überspannung an näher angeschlossenen Geräten führen.
Passende Lösung für Versorgung oder Batterieladung
Für eine geregelte Verbraucherversorgung ist der Orion-Tr 12/12-18A vorgesehen. Soll eine zweite Batterie geladen werden, ist die ähnlich bezeichnete Orion-Tr-Smart-Ladegeräteausführung anhand ihrer Ladefunktionen auszuwählen.
Zusätzlich zum Wandler werden Leitungen, eine geeignete Absicherung und bei Bedarf eine Sicherungsverteilung benötigt. Ein Schalter und eine Steuerleitung für Remote-Ein/Aus sind optional einzuplanen. Die galvanische Trennung sollte nur dann durch eine externe Masseverbindung aufgehoben werden, wenn dies dem vorgesehenen Anlagenkonzept entspricht.
