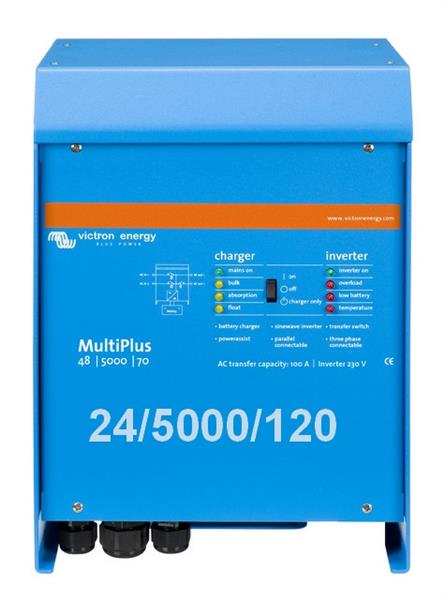

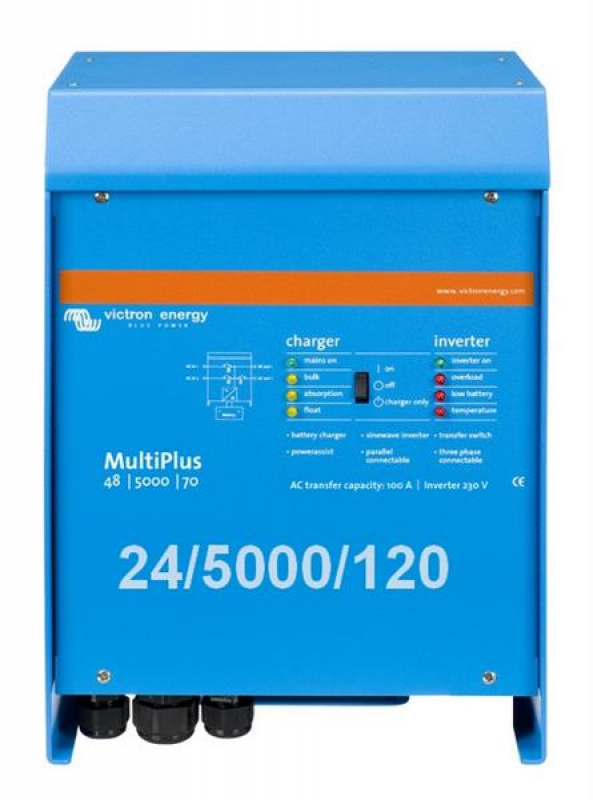

Victron MultiPlus 24/5000/120-100 230V – 24 V Wechselrichter/Ladegerät 5000 VA
Victron MultiPlus 24/5000/120-100 230V – 24 V Wechselrichter/Ladegerät 5000 VA
(Art.Nr.: VIPMP245021010)
Der Victron MultiPlus 24/5000/120-100 230V kombiniert einen leistungsstarken Sinus-Wechselrichter, ein 120-A-Batterieladegerät und einen 100-A-Transferschalter in einem robusten Gerät.
Mit 5000 VA Nennleistung ist dieses Modell für größere 24-V-Bordnetze, autarke Stromversorgungen sowie netzgekoppelte Energiesysteme ausgelegt, bei denen hohe Wechselrichterleistung und eine leistungsfähige AC-Einspeisung benötigt werden.
5000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C beträgt die kontinuierliche Ausgangsleistung 5000 VA beziehungsweise 4000 W. Bei höheren Temperaturen stehen 3700 W bei 40 °C und 3000 W bei 65 °C zur Verfügung.
Für kurzzeitige Lastspitzen liefert der MultiPlus eine Spitzenleistung von 10.000 W.
Der DC-Eingangsspannungsbereich des 24-V-Modells beträgt 19 bis 33 V.
120-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 120 A Ladestrom für die angeschlossene 24-V-Hausbatterie.
Die Standard-Ladespannungen betragen 28,8 V für die Konstantspannungsphase, 27,6 V für die Erhaltungsladung und 26,4 V für den Lagermodus.
Zusätzlich steht bei der 24-V-Ausführung ein 4-A-Ladeausgang für eine Starterbatterie zur Verfügung. Ein Batterietemperatursensor wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Stromaufnahme aus Landstrom, Netz oder Generator begrenzen. Der MultiPlus berücksichtigt die angeschlossenen AC-Verbraucher und verwendet nur die verbleibende Leistung zum Laden der Batterie.
Mit PowerAssist kann eine zu schwache AC-Quelle kurzfristig durch zusätzliche Leistung aus der Batterie unterstützt werden. Dadurch lassen sich auch Lastspitzen abdecken, die oberhalb der aktuell verfügbaren Landstrom- oder Generatorleistung liegen.
100-A-Transferschalter
Ein wesentliches Merkmal des 24/5000/120-100 ist der besonders leistungsfähige 100-A-Transferschalter.
Damit ist das Gerät für Anlagen mit entsprechend hoher AC-Einspeiseleistung ausgelegt und unterscheidet sich deutlich von den kleineren MultiPlus-Modellen mit 16-, 30- oder 50-A-Transferschaltern.
Zweiter AC-Ausgang
Der MultiPlus besitzt einen zweiten AC-Ausgang mit 50 A.
Dieser Ausgang wird nur versorgt, wenn am MultiPlus eine externe Wechselstromquelle vorhanden ist. Damit können Verbraucher angeschlossen werden, die im Batteriebetrieb abgeschaltet bleiben sollen, beispielsweise elektrische Warmwasserbereiter oder andere größere Verbraucher.
Parallel- und Dreiphasenbetrieb
Für größere Anlagen können bis zu sechs MultiPlus-Geräte parallel betrieben werden.
Darüber hinaus lassen sich drei Geräte desselben Modells zu einem Dreiphasensystem konfigurieren. Auch mehrere Dreiphasensätze können wiederum parallel betrieben werden. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
VE.Bus und Systemintegration
Über VE.Bus lässt sich der MultiPlus konfigurieren, überwachen und in größere Victron-Systeme integrieren.
Parallel- und Dreiphasensysteme werden über VE.Bus konfiguriert. Für die Verbindung mit einem Computer kann beispielsweise eine MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Steuerung über Bluetooth mit der VictronConnect App möglich.
Für VRM, zentrale Systemüberwachung und Fernzugriff kann ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX eingesetzt werden.
Für autarke und netzgekoppelte Systeme
Der MultiPlus kann sowohl in netzunabhängigen als auch in netzgekoppelten Anlagen eingesetzt werden.
Victron nennt ausdrücklich auch PV-Anlagen und andere alternative Energiesysteme als mögliche Anwendungen.
Nenn-Batteriespannung 24 V
DC-Eingangsspannungsbereich 19–33 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 5000 VA
Dauerleistung bei 25 °C 4000 W
Dauerleistung bei 40 °C 3700 W
Dauerleistung bei 65 °C 3000 W
Spitzenleistung 10.000 W
Maximaler unterbrechungsfreier Ausgangsstrom 19 A
Maximaler Ausgangsfehlerstrom 53 A Spitze für 1 Sekunde
Maximaler Wirkungsgrad 94 %
Leerlaufverbrauch 30 W
Leerlaufverbrauch im AES-Modus 25 W
Leerlaufverbrauch im Suchmodus 10 W
PowerControl Ja
PowerAssist Ja
Transferschalter 100 A
Zusatzausgang Ja, 50 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich Wechselrichter 187–250 V AC
AC-Eingangsfrequenz Wechselrichter 50/60 Hz
AC-Eingangsspannungsbereich Ladegerät 187–265 V AC
AC-Eingangsfrequenz Ladegerät 45–65 Hz
Ladespannung Konstantspannung 28,8 V
Ladespannung Erhaltung 27,6 V
Lagerspannung 26,4 V
Ladestrom Hausbatterie 120 A
Ladestrom Starterbatterie 4 A
Batterietemperatursensor Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
COM-Port für allgemeine Nutzung Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss 4× M8-Bolzen, 2× Plus und 2× Minus
230-V-Wechselstromanschluss M6-Bolzen
Gewicht 30 kg
Abmessungen H × B × T 444 × 328 × 240 mm
Der MultiPlus 24/5000/120-100 ist für große 24-V-Anlagen vorgesehen, bei denen Verbraucher mit bis zu 4000 W kontinuierlicher Wirkleistung betrieben und gleichzeitig große Batteriebänke mit bis zu 120 A geladen werden sollen.
Gegenüber dem MultiPlus 24/3000/70-50 steigt die Dauerleistung von 2400 auf 4000 W und der Ladestrom von 70 auf 120 A. Besonders deutlich ist der Unterschied beim AC-Durchgang: Der 5000-VA-MultiPlus besitzt einen 100-A-Transferschalter gegenüber maximal 50 A beim 3000-VA-Modell.
Wichtig: Die Bezeichnung „5000“ steht für die Nennleistung von 5000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt bei 25 °C 4000 W. Die Spitzenleistung beträgt 10.000 W.
Auch der zweite AC-Ausgang ist mit 50 A deutlich leistungsfähiger ausgelegt. Damit lassen sich größere Verbraucher gezielt so anschließen, dass sie nur bei vorhandener externer AC-Versorgung betrieben werden.
Trotz der 24-V-Batteriespannung entstehen bei 4 kW Ausgangsleistung hohe DC-Ströme. Victron nennt für diese Leistungsklasse beim 24-V-Modell einen DC-Eingangsstrom von bis zu 238 A. Entsprechend wichtig sind eine leistungsfähige Batteriebank, kurze Leitungswege und eine geeignete DC-Verkabelung.
Für Anlagen, bei denen die hohen DC-Ströme weiter reduziert werden sollen, bietet sich die 48-V-Version MultiPlus 48/5000/70 an. Sie bietet die gleiche AC-Leistung bei höherer Batteriespannung und entsprechend geringerem Batteriestrom.
Der MultiPlus 24/5000 unterstützt Parallel- und Dreiphasenbetrieb über VE.Bus. Damit eignet er sich auch für sehr leistungsfähige Systeme mit mehreren Geräten. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX benötigt.
- 1× Victron MultiPlus 24/5000/120-100 230V
