Victron MultiPlus 24/3000/70-16 230V – 24 V Wechselrichter/Ladegerät 3000 VA

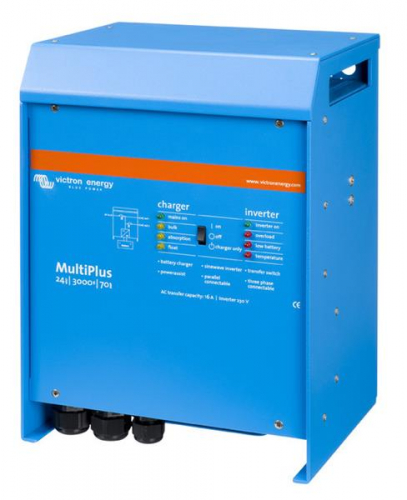

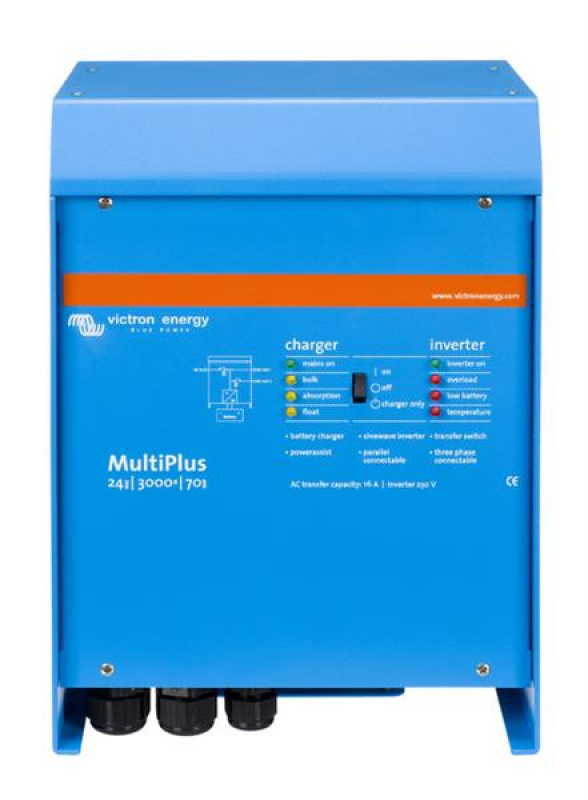

Victron MultiPlus 24/3000/70-16 230V – 24 V Wechselrichter/Ladegerät 3000 VA
(Art.Nr.: VIPMP242300001)
Der Victron MultiPlus 24/3000/70-16 230V kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 16-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 3000 VA eignet sich das Gerät für leistungsfähige 24-V-Bordnetze auf Booten, in Fahrzeugen sowie für autarke und netzgekoppelte Energiesysteme, bei denen hohe 230-V-Leistung und ein kräftiges Ladegerät benötigt werden.
3000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 3000 VA beziehungsweise 2400 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 2200 W bei 40 °C beziehungsweise 1700 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 6000 W bereitstellen.
Der DC-Eingangsspannungsbereich des 24-V-Modells beträgt 19 bis 33 V.
Adaptives 70-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 70 A Ladestrom für die angeschlossene 24-V-Hausbatterie.
Die Standard-Ladespannungen betragen 28,8 V für die Konstantspannungsphase, 27,6 V für die Erhaltungsladung und 26,4 V für die Lagerung.
Zusätzlich besitzt das 24-V-Modell einen 4-A-Ladeausgang für eine Starterbatterie. Ein Batterietemperatursensor wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus 24/3000/70-16 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei die angeschlossenen AC-Verbraucher und verwendet nur die noch verfügbare Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
16-A-Transferschalter und zweiter AC-Ausgang
Der integrierte Transferschalter ist für 16 A ausgelegt.
Ab der 3-kVA-Leistungsklasse besitzt der MultiPlus zusätzlich einen zweiten AC-Ausgang. Dieser Ausgang ist nur aktiv, wenn am MultiPlus eine externe Wechselstromquelle vorhanden ist.
Dadurch können beispielsweise Verbraucher angeschlossen werden, die bei Batteriebetrieb nicht versorgt werden sollen. Victron nennt als Beispiel einen Wassererhitzer.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel betrieben werden, um die verfügbare Gesamtleistung zu erhöhen. Darüber hinaus lassen sich drei Geräte desselben Modells zu einem Dreiphasensystem konfigurieren.
Auch mehrere Dreiphasensätze können parallel zusammengeschaltet werden.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optionale MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Steuerung über Bluetooth mit der VictronConnect App möglich.
Für zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX eingesetzt werden.
Für autarke und netzgekoppelte Systeme
Der MultiPlus kann sowohl in netzunabhängigen als auch in netzgekoppelten Anlagen eingesetzt werden.
Victron nennt ausdrücklich auch PV-Systeme und andere alternative Energiesysteme als mögliche Anwendungen. Für netzgekoppelte Anwendungen stehen entsprechende Systemkonfigurationen und Assistenten zur Verfügung.
Nenn-Batteriespannung 24 V
DC-Eingangsspannungsbereich 19–33 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 3000 VA
Dauerleistung bei 25 °C 2400 W
Dauerleistung bei 40 °C 2200 W
Dauerleistung bei 65 °C 1700 W
Spitzenleistung 6000 W
Maximaler unterbrechungsfreier Ausgangsstrom 11 A
Maximaler Ausgangsfehlerstrom 32 A Spitze für 1 Sekunde
Maximaler Wirkungsgrad 94 %
Leerlaufverbrauch 20 W
Leerlaufverbrauch im AES-Modus 15 W
Leerlaufverbrauch im Suchmodus 10 W
PowerControl Ja
PowerAssist Ja
Transferschalter 16 A
Zusatzausgang Ja, 16 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich Wechselrichter 187–250 V AC
AC-Eingangsfrequenz Wechselrichter 50/60 Hz
AC-Eingangsspannungsbereich Ladegerät 187–265 V AC
AC-Eingangsfrequenz Ladegerät 45–65 Hz
Ladespannung Konstantspannung 28,8 V
Ladespannung Erhaltung 27,6 V
Lagerspannung 26,4 V
Ladestrom Hausbatterie 70 A
Ladestrom Starterbatterie 4 A
Batterietemperatursensor Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
COM-Port für allgemeine Nutzung Ja
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Maximale Betriebshöhe 2000 m
Gehäuse Aluminium, blau RAL 5012
Schutzart IP20
Batterieanschluss M8-Bolzen
230-V-Wechselstromanschluss Schraubklemmen, 13 mm² / M6
Gewicht 18 kg
Abmessungen H × B × T 364 × 295 × 221 mm
Der MultiPlus 24/3000/70-16 eignet sich für leistungsfähige 24-V-Anlagen, bei denen Verbraucher mit bis zu 2400 W kontinuierlicher Wirkleistung versorgt und gleichzeitig größere Batteriebänke mit bis zu 70 A geladen werden sollen.
Gegenüber den kleineren 24-V-MultiPlus-Modellen bietet die 3000-VA-Klasse nicht nur deutlich mehr Wechselrichter- und Ladeleistung, sondern auch einen zweiten AC-Ausgang und einen zusätzlichen COM-Port.
Wichtig: Die Bezeichnung „3000“ steht für die Nennleistung von 3000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 2400 W.
Im Vergleich zum MultiPlus 12/3000/120-16 bietet das 24-V-Modell die gleiche AC-Leistung, arbeitet auf der Batterieseite jedoch mit deutlich niedrigeren Strömen. Das ist bei dieser Leistung ein wesentlicher Vorteil hinsichtlich Leitungsverlusten und Kabeldimensionierung.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Boote, Fahrzeuge und autarke Anlagen mit begrenztem Landstrom- oder Generatoranschluss.
Für Anlagen mit 48-V-Batteriesystem steht alternativ der MultiPlus 48/3000/35 zur Verfügung. Dieser bietet die gleiche AC-Leistung bei nochmals geringeren DC-Strömen. Datasheet-MultiPlus-inverter-charger-800VA-5kVA-DE.pdfPDF
Der MultiPlus 24/3000 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und lässt sich damit auch in größere Anlagen integrieren.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX oder Ekrano GX benötigt.
- 1× Victron MultiPlus 24/3000/70-16 230V
