Victron MultiPlus 24/2000/50-32 230V – 24 V Wechselrichter/Ladegerät 2000 VA
Victron MultiPlus 24/2000/50-32 230V – 24 V Wechselrichter/Ladegerät 2000 VA
(Art.Nr.: VIPMP242200000)
Der Victron MultiPlus 24/2000/50-32 230V VE.Bus kombiniert einen reinen Sinus-Wechselrichter, ein leistungsfähiges Batterieladegerät und einen 32-A-Transferschalter in einem robusten Gehäuse.
Mit einer Nennleistung von 2000 VA eignet sich der MultiPlus für leistungsfähige 24-V-Bordnetze auf Booten, in Fahrzeugen sowie für autarke Stromversorgungen, bei denen neben einer hohen 230-V-Wechselrichterleistung auch ein kräftiges Batterieladegerät für Landstrom-, Netz- oder Generatorbetrieb benötigt wird.
2000-VA-Sinus-Wechselrichter
Der Wechselrichter erzeugt eine stabile sinusförmige Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Bei 25 °C stehen kontinuierlich 2000 VA beziehungsweise 1600 W zur Verfügung. Bei höheren Umgebungstemperaturen reduziert sich die Dauerleistung auf 1400 W bei 40 °C beziehungsweise 1000 W bei 65 °C.
Für kurzzeitig hohe Lasten und Einschaltströme kann der MultiPlus eine Spitzenleistung von 3500 W bereitstellen.
Der DC-Eingangsspannungsbereich des 24-V-Modells beträgt 19 bis 33 V.
Adaptives 50-A-Batterieladegerät
Das integrierte Ladegerät liefert bis zu 50 A Ladestrom für die angeschlossene 24-V-Hausbatterie.
Die adaptive Ladetechnik von Victron passt den Ladezyklus an die Nutzung der Batterie an. Die Standard-Ladespannungen betragen 28,8 V für die Konstantspannungsphase, 27,6 V für die Erhaltungsladung und 26,4 V für die Lagerung.
Zusätzlich besitzt das 24-V-Modell einen 1-A-Ladeausgang für eine Starterbatterie. Der Anschluss eines Batterietemperaturfühlers wird unterstützt.
PowerControl und PowerAssist
Der MultiPlus 24/2000/50-32 verfügt über PowerControl und PowerAssist.
Mit PowerControl lässt sich die maximale Belastung eines begrenzten Landstrom-, Netz- oder Generatoranschlusses einstellen. Der MultiPlus berücksichtigt dabei den Strombedarf der angeschlossenen AC-Verbraucher und verwendet nur die verbleibende Leistung zum Laden der Batterie.
Mit PowerAssist kann der MultiPlus eine schwache AC-Quelle zusätzlich aus der Batterie unterstützen. Reicht beispielsweise die verfügbare Landstrom- oder Generatorleistung kurzfristig nicht aus, stellt der Wechselrichter die zusätzlich benötigte Leistung aus der Batterie bereit.
32-A-Transferschalter
Der integrierte Transferschalter ist für 32 A ausgelegt.
Damit kann der MultiPlus deutlich leistungsfähigere AC-Einspeisungen durchschalten als die kleineren Modelle dieser Baureihe mit 16-A-Transferschalter.
Steht eine externe 230-V-Quelle zur Verfügung, werden die angeschlossenen Verbraucher über diese AC-Quelle versorgt und gleichzeitig die Batterie geladen. Fällt die externe Versorgung aus, übernimmt der Wechselrichter die Versorgung der Verbraucher aus der Batterie.
Parallel- und Dreiphasenbetrieb
Der MultiPlus unterstützt den Parallel- und Dreiphasenbetrieb.
Bis zu sechs Geräte können parallel zusammengeschaltet werden, wenn eine höhere Ausgangsleistung benötigt wird. Darüber hinaus können drei Geräte zu einem Dreiphasensystem konfiguriert werden.
Die Kommunikation und Synchronisation zwischen den Geräten erfolgt über VE.Bus.
VE.Bus und Systemintegration
Über die VE.Bus-Schnittstelle kann der MultiPlus konfiguriert, überwacht und in größere Victron-Systeme integriert werden.
Für die Konfiguration über einen Computer kann beispielsweise die optional erhältliche MK3-USB-Schnittstelle verwendet werden.
Mit einem optionalen VE.Bus Smart Dongle ist außerdem die Überwachung und Konfiguration über Bluetooth mit der VictronConnect App möglich.
Für eine zentrale Systemüberwachung, Datenaufzeichnung und die Anbindung an das Victron VRM Portal kann der MultiPlus mit einem separaten GX-Gerät wie dem Cerbo GX verbunden werden.
Suchmodus für geringeren Eigenverbrauch
Für Anwendungen, bei denen über längere Zeit nur geringe oder keine AC-Lasten anliegen, besitzt der MultiPlus einen Suchmodus.
Der normale Leerlaufverbrauch des 24-V-Modells beträgt 9 W. Im Suchmodus reduziert sich dieser auf etwa 3 W.
Robuste Anschlüsse für höhere Leistungen

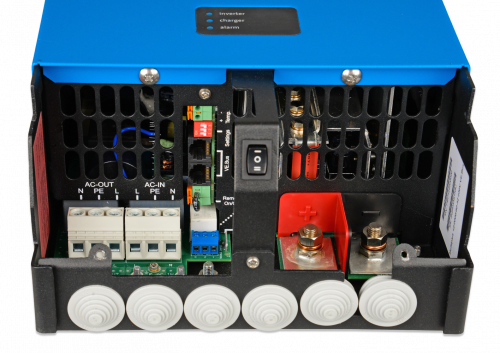

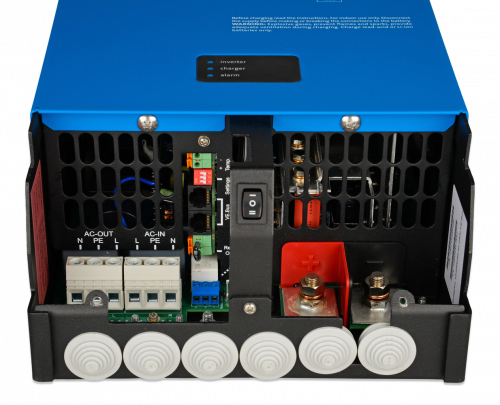

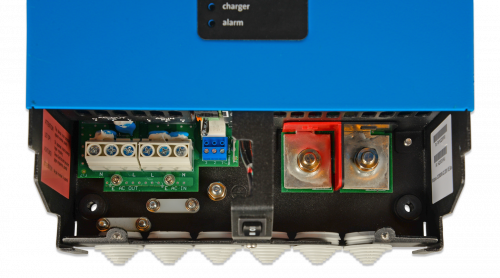

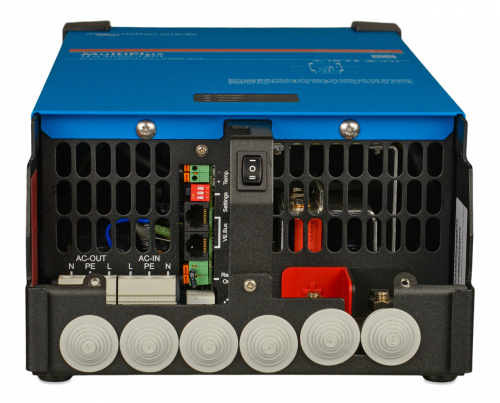

Der Batterieanschluss erfolgt beim 2000-VA-Modell über M8-Bolzen. Der 230-V-Wechselstromanschluss ist mit Schraubklemmen ausgeführt.
Durch die 24-V-Batteriespannung sind die DC-Ströme bei gleicher Leistung deutlich geringer als beim entsprechenden 12-V-Modell.
Nenn-Batteriespannung 24 V
DC-Eingangsspannungsbereich 19–33 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Nennleistung Wechselrichter 2000 VA
Dauerleistung bei 25 °C 1600 W
Dauerleistung bei 40 °C 1400 W
Dauerleistung bei 65 °C 1000 W
Spitzenleistung 3500 W
Maximaler Wirkungsgrad 94 %
Leerlaufverbrauch 9 W
Leerlaufverbrauch im Suchmodus 3 W
PowerControl Ja
PowerAssist Ja
Transferschalter 32 A
Parallelbetrieb Ja
Dreiphasenbetrieb Ja
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Ladespannung Konstantspannung 28,8 V
Ladespannung Erhaltung 27,6 V
Lagerspannung 26,4 V
Ladestrom Hausbatterie 50 A
Ladestrom Starterbatterie 1 A
Batterietemperaturfühler Ja
Programmierbares Relais Ja
Schnittstelle VE.Bus
Fernbedienung Ein / Aus
DIP-Schalter Ja
Interne DC-Sicherung Nein
Betriebstemperatur -40 bis +65 °C
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP21
Batterieanschluss M8-Bolzen
230-V-Wechselstromanschluss Schraubklemmen
Gewicht 15,5 kg
Abmessungen H × B × T 506 × 236 × 147 mm
Der MultiPlus 24/2000/50-32 eignet sich für leistungsfähige 24-V-Anlagen, bei denen Verbraucher mit bis zu 1600 W kontinuierlicher Wirkleistung versorgt und gleichzeitig größere Batteriebänke mit bis zu 50 A geladen werden sollen.
Gegenüber dem kleineren MultiPlus 24/1600/40-16 erhöht sich die Dauerleistung von 1300 auf 1600 W und der Ladestrom von 40 auf 50 A. Ein besonders wichtiger Unterschied ist der 32-A-Transferschalter des 2000-VA-Modells gegenüber 16 A beim kleineren Gerät.
Mit PowerControl und PowerAssist eignet sich das Gerät besonders für Boote, Fahrzeuge und autarke Anlagen mit begrenztem Landstrom- oder Generatoranschluss. Die maximale Belastung der AC-Quelle kann begrenzt werden, während kurzfristiger zusätzlicher Leistungsbedarf aus der Batterie bereitgestellt werden kann.
Wichtig: Die Bezeichnung „2000“ steht für die Nennleistung von 2000 VA. Die kontinuierlich verfügbare Wirkleistung beträgt laut Datenblatt bei 25 °C 1600 W.
Gegenüber dem MultiPlus 12/2000/80-32 bietet das 24-V-Modell die gleiche AC-Leistung, arbeitet auf der Batterieseite bei vergleichbarer Belastung jedoch ungefähr mit dem halben Strom. Das reduziert Leitungsverluste und ermöglicht bei leistungsfähigeren Anlagen meist günstigere Kabelquerschnitte.
Das 2000-VA-Modell besitzt laut Datenblatt keine interne DC-Sicherung. Die Batterieleitung muss daher mit einer geeigneten externen Sicherung geschützt werden.
Für Anlagen mit 48-V-Batteriesystem steht alternativ der MultiPlus 48/2000/25-32 zur Verfügung. Bei gleicher AC-Leistung werden die Ströme auf der DC-Seite nochmals reduziert.
Der MultiPlus 24/2000 unterstützt außerdem den Parallel- und Dreiphasenbetrieb über VE.Bus und lässt sich damit auch in größere Victron-Systeme integrieren.
Bluetooth und ein GX-System sind nicht integriert. Für Bluetooth kann ein optionaler VE.Bus Smart Dongle verwendet werden. Für VRM, zentrale Systemüberwachung und weitergehende Anlagensteuerung wird ein separates GX-Gerät wie ein Cerbo GX benötigt.
- 1× Victron MultiPlus 24/2000/50-32 230V VE.Bus
