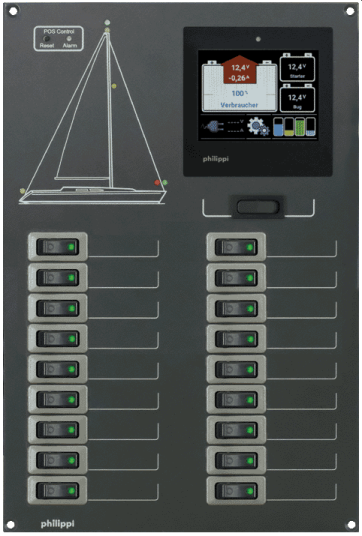

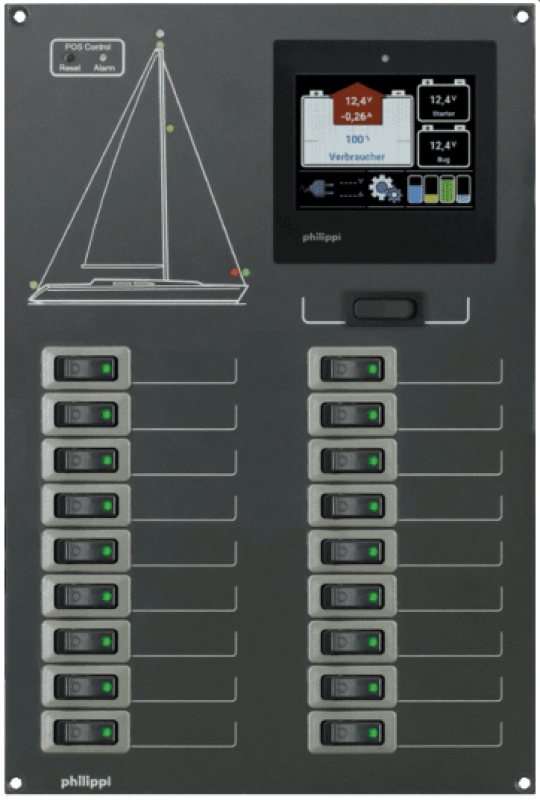

Philippi Stromkreisverteiler STV 238 BTM – 18 Stromkreise mit Monitor und Positionsüberwachung
Philippi Stromkreisverteiler STV 238 BTM – 18 Stromkreise mit Monitor und Positionsüberwachung
(Art.Nr.: P020002380)
Philippi Stromkreisverteiler STV 238 BTM – 18 Stromkreise mit Monitor und Positionsüberwachung
wishlist Auf den Merkzettel

Philippi Stromkreisverteiler STV 238 BTM – 18 Stromkreise mit Monitor und Positionsüberwachung

Lieferzeit:
ca. 2 Wochen (wird bestellt) ca. 2 Wochen (wird bestellt) (Ausland abweichend)
Versandgewicht: 1 kg je St
959,00 EUR

inkl. 19% MwSt. zzgl. Versand

St:
Frage zum Produkt
Beschreibung

Der Stromkreisverteiler STV 238 BTM dient zur zentralen Verteilung und Absicherung elektrischer Verbraucher in DC-Bordnetzen und kombiniert diese Funktion mit integrierter Überwachungstechnik.

Das Panel ist mit 18 Stromkreisen ausgestattet, die über thermische Wipp-Schutzschalter mit einer Nennstromstärke von 10 A abgesichert sind. Optional können Varianten mit 2 A, 6 A, 16 A oder 20 A eingesetzt werden.

Zusätzlich integriert sind ein Batterie-/Tank-Monitor BTM2 sowie eine Positionsleuchten-Überwachungselektronik (POS6E) mit Alarmfunktion. Ergänzt wird die Ausstattung durch einen Schalter in der Funktion 0–1.

Die Verbraucheranschlüsse erfolgen über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Anschlussleitungen sind 70 cm lang. Für eine strukturierte Installation wird die Verwendung einer Reihenklemme empfohlen.

Der Verteiler ist für den Einsatz in 12 V und 24 V DC Systemen geeignet. Der erforderliche Shunt ist nicht im Lieferumfang enthalten.

Technische Daten
  • Anzahl Stromkreise: 18
  • Sicherungstyp: thermische Wipp-Schutzschalter
  • Nennstrom: 10 A
  • Optionen Nennstrom: 2 A, 6 A, 16 A, 20 A
  • Polzahl: nicht angegeben
  • Zusatzfunktionen:
    • Batterie-/Tank-Monitor BTM2
    • Positionsleuchten-Überwachung (POS6E)
    • 1 Schalter (0–1)
  • Anschluss: 6,3 mm Flachsteckhülsen
  • Leitungslänge: 70 cm
  • Systemspannung: 12 V / 24 V DC
  • Abmessungen: B 210 × H 315 × T 70 mm
  • Einbauausschnitt: ca. B 190 × H 295 mm

Kaufberatung

Für den Betrieb des Batterie-/Tank-Monitors ist ein externer Shunt erforderlich (z. B. SHE 348), der separat bestellt werden muss.

Lieferumfang
  • Stromkreisverteiler STV 238 BTM
  • Beschriftungsset SKZ
  • Befestigungsschrauben (schwarz)
Dokumente

P020002380_BeschreibungPhilippiStromkreiverteilerSerie200
P020002380_HandbuchPhilippiStromkreisverteilerSTV200
P020002380_Sicherheitshinweise_DC_Produkte
