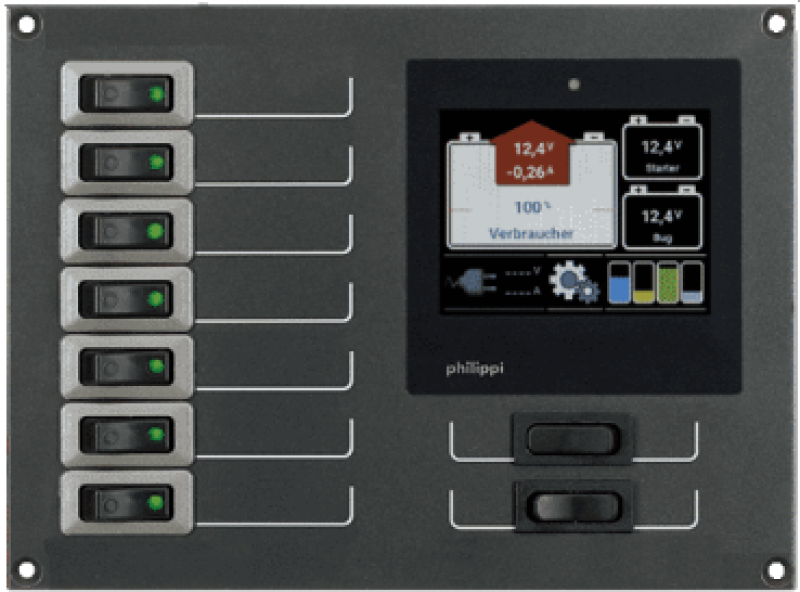

Philippi Stromkreisverteiler STV 247 PSM3 – 7 Stromkreise mit Systemmonitor

Der Stromkreisverteiler STV 247 PSM3 dient zur Verteilung und Absicherung elektrischer Verbraucher in DC-Bordnetzen und kombiniert diese Funktion mit einer zentralen Systemüberwachung.

Das Panel ist mit 7 Stromkreisen ausgestattet, die über thermische Wipp-Schutzschalter mit einer Nennstromstärke von 10 A abgesichert sind.

Zusätzlich integriert ist der Systemmonitor PSM3, der als zentrale Anzeige- und Bedieneinheit für alle kompatiblen P-BUS Komponenten dient. Über den Monitor können Batterie-, Tank-, Energie- und weitere Systemdaten dargestellt, überwacht und verwaltet werden. Das System ist modular erweiterbar und ermöglicht die Einbindung weiterer Komponenten wie Shunts, Tankinterfaces oder Energiemodule. Mehrere Monitore können parallel betrieben oder an unterschiedlichen Positionen installiert werden.

Der PSM3 verfügt über ein hintergrundbeleuchtetes Farbdisplay mit Touch-Bedienung und stellt je nach Systemausbau verschiedene Menüs zur Verfügung, z. B. für Batterieüberwachung, Tankanzeigen, Energiebilanz und Alarmmeldungen.

Ergänzt wird die Ausstattung durch zwei Schalter in den Funktionen 0–1 und 1–0–2.

Der Verteiler ist für den Einsatz in 12 V und 24 V DC Systemen geeignet. Für die Nutzung der P-BUS Funktionen müssen die entsprechenden Komponenten separat installiert werden.
