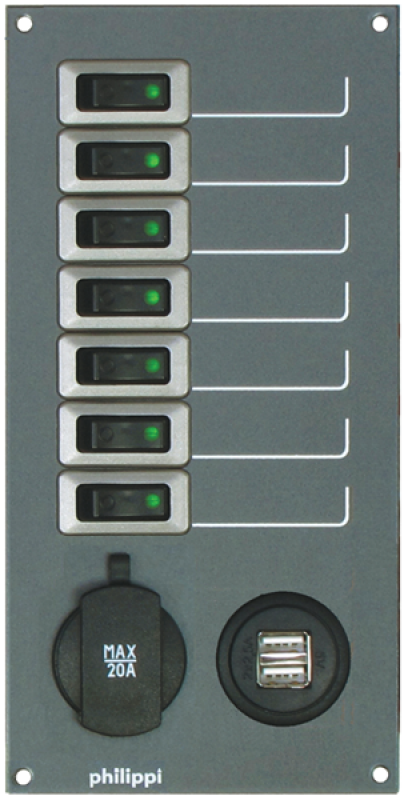

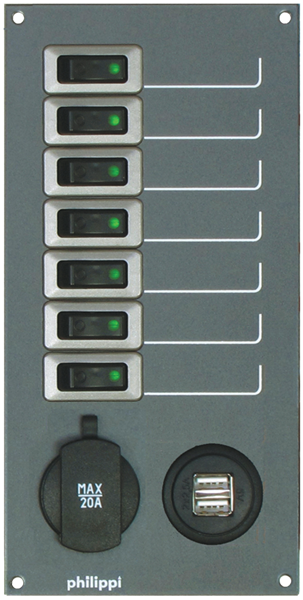

Philippi Stromkreisverteiler STV 207 mit USB-Steckdose und 7 Wipp-Schutzschaltern

(Art.Nr.: P020002071)

Beschreibung

Der Stromkreisverteiler STV 207 dient zur Schaltung und Absicherung von bis zu 7 Stromkreisen in Bordnetzen. Jeder Stromkreis ist mit einem thermischen Wipp-Schutzschalter ausgestattet.

Die Schutzschalter sind standardmäßig mit einer Nennstromstärke von 10 A ausgeführt. Alternativ sind Ausführungen mit 2 A, 6 A, 16 A oder 20 A möglich. Die Schalt- und Schutzfunktion erfolgt direkt über die integrierten Wipp-Schutzschalter.

Zusätzlich ist das Panel mit einer DC-Steckdose sowie einer USB-Doppelladesteckdose ausgestattet.

Der Anschluss der Verbraucher erfolgt über Flachsteckhülsen 6,3 mm auf der Rückseite. Die vormontierten Zuleitungskabel haben eine Länge von 70 cm.

Der Einbau erfolgt über einen entsprechend verkleinerten Ausschnitt. Der Einsatz ist in 12V- und 24V-Bordnetzen vorgesehen.

Technische Daten

Nennspannung: 12 V / 24 V DC
Anzahl Stromkreise: 7
Schaltertyp: Wipp-Schutzschalter
Sicherungstyp: thermischer Wipp-Schutzschalter
Nennstrom pro Kreis: 10 A (optional 2 A, 6 A, 16 A, 20 A)
Anschluss: Flachsteckhülse 6,3 mm
Zuleitungslänge: 70 cm
Zusatzfunktionen: DC-Steckdose, USB-Doppelladesteckdose
Abmessungen: B 105 x H 210 x T 70 mm
Einbauausschnitt: 81 x 186 mm

Lieferumfang

Stromkreisverteiler STV 207
Beschriftungssatz SKZ
Befestigungsschrauben (schwarz)

Dokumente

P020002071_STV200_V1A_DGB
P020002071_philippi20DE_STV200
P020002071_Sicherheitshinweise_DC_Produkte
