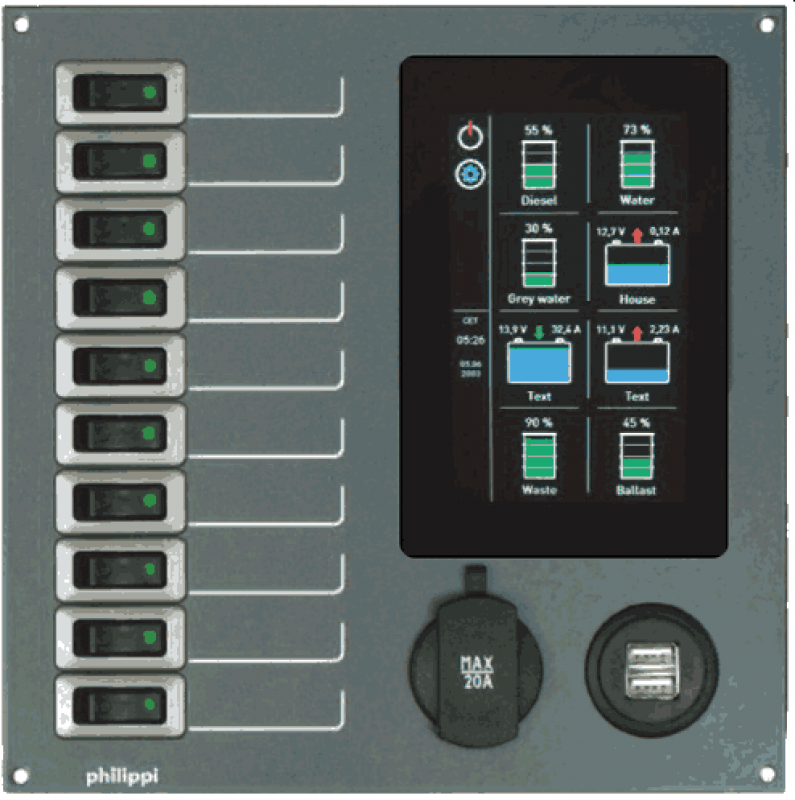

Philippi Stromkreisverteiler STV 270 PSL – 10 Stromkreise mit Systemmonitor

Der Stromkreisverteiler STV 270 PSL dient zur Verteilung und Absicherung elektrischer Verbraucher in DC-Bordnetzen und kombiniert diese Funktion mit einer zentralen Systemüberwachung.

Das Panel ist mit 10 Stromkreisen ausgestattet, die über thermische Wipp-Schutzschalter mit einer Nennstromstärke von 10 A ausgeführt sind. Dabei kommen Sicherungsschalter der E-T-A Serie 3130 zum Einsatz. Optional können Varianten mit 2 A, 6 A, 16 A oder 20 A eingesetzt werden.

Zentrales Element ist der integrierte Systemmonitor PSL, der als Anzeige- und Bedieneinheit für das gesamte Bordnetz dient. Der PSL arbeitet funktional wie der Systemmonitor PSM3, verfügt jedoch über ein größeres Display zur übersichtlicheren Darstellung der Systemdaten. Über den Monitor können alle angeschlossenen P-BUS Komponenten überwacht, gesteuert und verwaltet werden. Dazu gehören unter anderem Batterieüberwachung, Tankanzeigen, Energiebilanzen sowie Alarmmeldungen.

Zusätzlich integriert sind eine USB-Doppelladesteckdose (USB-A/USB-C) sowie eine DC-Powersteckdose.

Die Verbraucheranschlüsse erfolgen über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Anschlussleitungen sind 70 cm lang. Für eine strukturierte Installation wird die Verwendung einer Reihenklemme empfohlen.

Der Verteiler ist für den Einsatz in 12 V und 24 V DC Systemen geeignet. Für die Nutzung der Systemüberwachung sind P-BUS Komponenten erforderlich, die separat installiert werden müssen.
