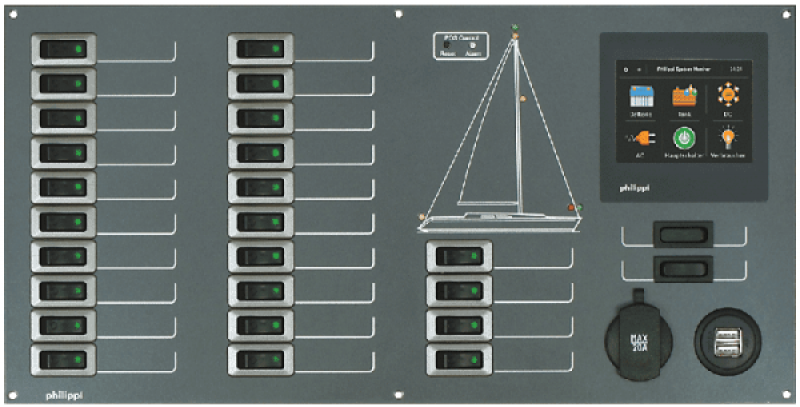

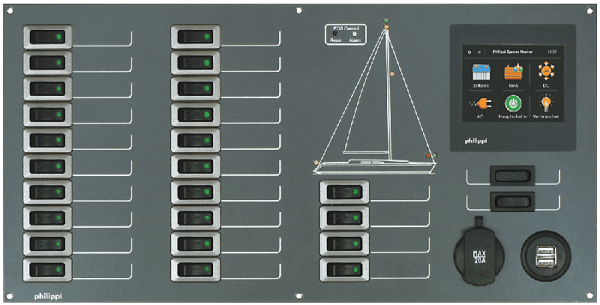

Philippi Stromkreisverteiler STV 244 BTM2 – 24 Stromkreise mit Monitor und Zusatzfunktionen
Der Stromkreisverteiler STV 244 BTM2 dient zur Verteilung und Absicherung elektrischer Verbraucher in DC-Bordnetzen und kombiniert diese Funktion mit integrierter Überwachungs- und Zusatztechnik.
Das Panel ist mit 24 Stromkreisen ausgestattet, die über thermische Wipp-Schutzschalter mit einer Nennstromstärke von 10 A abgesichert sind. Optional können Varianten mit 2 A, 6 A, 16 A oder 20 A eingesetzt werden.
Zusätzlich integriert sind ein Batterie-/Tank-Monitor BTM2 sowie eine Positionsleuchten-Überwachungselektronik (POS6E) mit Alarmfunktion. Ergänzt wird die Ausstattung durch eine USB-Doppelladesteckdose (USB-A/USB-C), eine DC-Powersteckdose sowie zwei Schalter (0–1 und 1–0–2).
Der BTM2 kann über ein optionales NMEA-2000 Kabel Messdaten in ein bestehendes Bordnetz ausgeben. Für den Anschluss an ein NMEA 2000 Netzwerk wird das N2K-Kabel P504111140 benötigt, das über ein T-Stück in das Bordnetz integriert wird. Für die Anbindung an ein Raymarine Netzwerk über Seatalk ist zusätzlich ein entsprechendes Raymarine Adapterkabel (Seatalk/NMEA 2000) erforderlich.
Die Verbraucheranschlüsse erfolgen über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Anschlussleitungen sind 70 cm lang. Für eine strukturierte Installation wird die Verwendung einer Reihenklemme empfohlen.
Der Verteiler ist für den Einsatz in 12 V und 24 V DC Systemen geeignet. Der für den Betrieb des Monitors erforderliche Shunt ist nicht im Lieferumfang enthalten.
- Serie: 200
- Anzahl Stromkreise: 24
- Sicherungstyp: thermische Wipp-Schutzschalter
- Nennstrom: 10 A
- Optionen Nennstrom: 2 A, 6 A, 16 A, 20 A
- Polzahl: nicht angegeben
- Zusatzfunktionen:
- Batterie-/Tank-Monitor BTM2
- Positionsleuchten-Überwachung (POS6E)
- USB-Doppelladesteckdose (USB-A/USB-C)
- DC-Powersteckdose
- 2 Schalter (0–1, 1–0–2)
- optionale NMEA 2000 Schnittstelle
- Anschluss: 6,3 mm Flachsteckhülsen
- Leitungslänge: 70 cm
- Systemspannung: 12 V / 24 V DC
- Abmessungen: B 420 × H 210 × T 70 mm
- Einbauausschnitt: ca. B 400 × H 190 mm
Für den Betrieb des Batterie-/Tank-Monitors ist ein externer Shunt erforderlich (z. B. SHE 348), der separat bestellt werden muss.
Für die Integration in ein NMEA 2000 Netzwerk wird das N2K-Kabel P504111140 benötigt. Bei Verwendung in einem Raymarine Netzwerk ist zusätzlich ein Seatalk/NMEA 2000 Adapterkabel erforderlich.
- Stromkreisverteiler STV 244 BTM2
- Beschriftungsset SKZ
- Befestigungsschrauben (schwarz)
