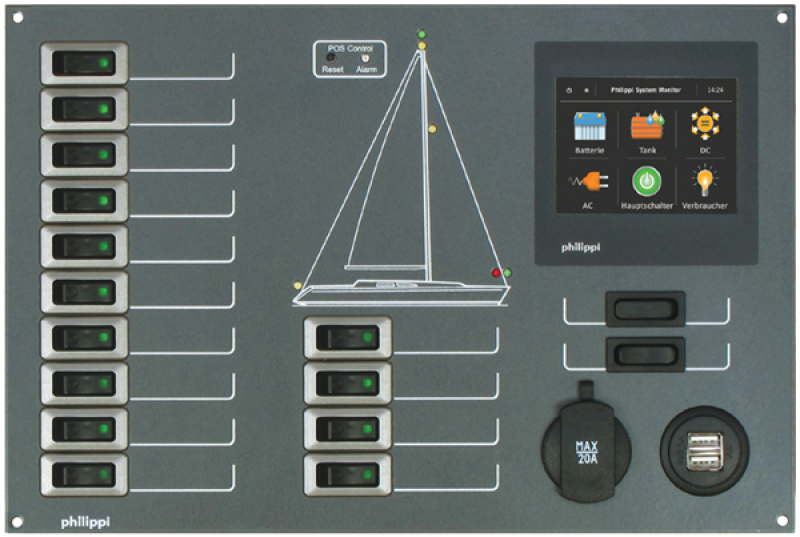

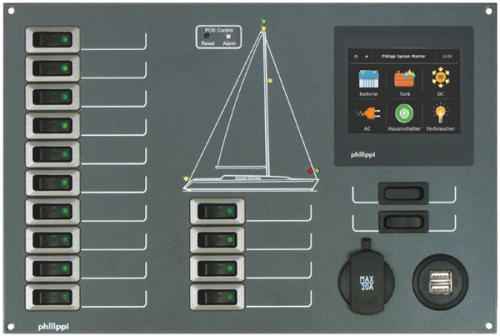

Philippi Stromkreisverteiler STV 256 PSM3 – 14 Stromkreise mit Systemmonitor

Der Stromkreisverteiler STV 256 PSM3 dient zur Verteilung und Absicherung elektrischer Verbraucher in DC-Bordnetzen und kombiniert diese Funktion mit einer zentralen Systemüberwachung.

Das Panel ist mit 14 Stromkreisen ausgestattet, die über thermische Wipp-Schutzschalter mit einer Nennstromstärke von 10 A abgesichert sind. Optional können Varianten mit 2 A, 6 A, 16 A oder 20 A eingesetzt werden.

Zentrales Element ist der integrierte Systemmonitor PSM3, der als Anzeige- und Bedieneinheit für das gesamte Bordnetz dient. Über den PSM3 können alle angeschlossenen P-BUS Komponenten überwacht, gesteuert und verwaltet werden. Dazu gehören unter anderem Batterieüberwachung, Tankanzeigen, Energiebilanzen sowie Alarmmeldungen. Das System ist modular erweiterbar und ermöglicht die Einbindung weiterer Komponenten. Mehrere Monitore können parallel betrieben oder an unterschiedlichen Positionen installiert werden.

Zusätzlich integriert sind eine Positionsleuchten-Überwachungselektronik (POS6E) mit Alarmfunktion, eine USB-Doppelladesteckdose (USB-A/USB-C) sowie zwei Schalter (0–1 und 1–0–2).

Die Verbraucheranschlüsse erfolgen über 6,3 mm Flachsteckhülsen auf der Rückseite der Schutzschalter. Die Anschlussleitungen sind 70 cm lang. Für eine strukturierte Installation wird die Verwendung einer Reihenklemme empfohlen.

Der Verteiler ist für den Einsatz in 12 V und 24 V DC Systemen geeignet. Für die Nutzung der Systemüberwachung sind P-BUS Komponenten erforderlich, die separat installiert werden müssen.
