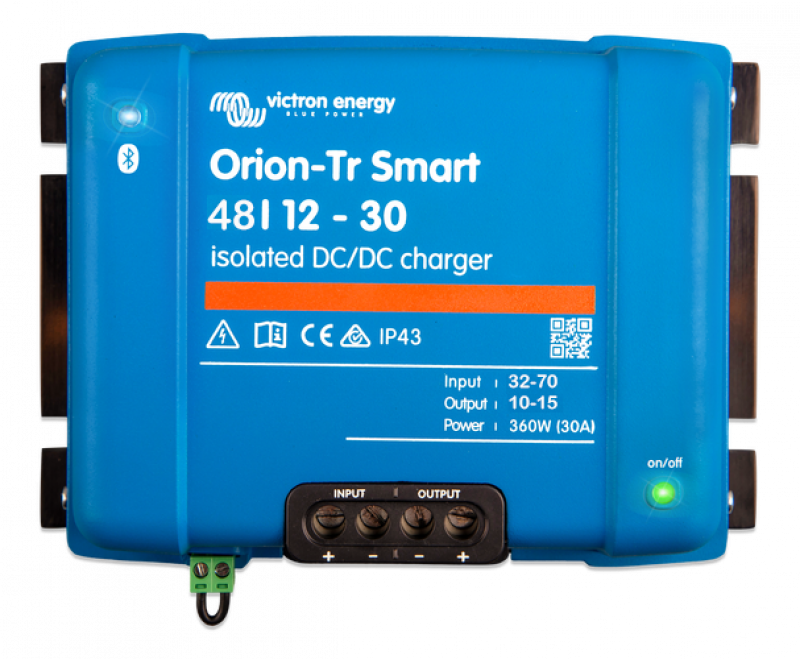

Victron Energy Orion-Tr Smart 48/12-30A (360 W) – galvanisch isoliertes DC-DC-Ladegerät mit Bluetooth
Victron Energy Orion-Tr Smart 48/12-30A (360 W) – galvanisch isoliertes DC-DC-Ladegerät mit Bluetooth
(Art.Nr.: VIORI481238120)
Leistungsstärkere 12-V-Batterieladung
Der Orion-Tr Smart 48/12-30A verbindet eine 48-V-Quelle mit einer separaten 12-V-Verbraucherbatterie. Der Eingangsspannungsbereich beträgt 32 bis 70 V, der Ausgang lässt sich von 10 bis 15 V einstellen.
Die aktive Regelung gleicht Schwankungen der Quelle und Leitungsverluste aus. Dadurch erhält die Verbraucherbank einen kontrollierten Ladeverlauf.
Ladeprofil für Blei- und Lithiumbatterien
Hauptladung, Absorption und Erhaltungsladung bilden den Ladealgorithmus. Für Bleibatterien steht eine adaptive Absorptionsdauer zur Verfügung.
Bei Lithiumbatterien werden Spannungen und Zeiten entsprechend der konkreten Batterie eingestellt. BMS-Ladefreigabe, maximaler Strom und Temperaturschutz müssen zur Installation passen.
Elektrisch getrennter Ausgang
Die galvanische Trennung ermöglicht eine eigenständige Masseführung der Verbraucherbank. Weitere Ladegeräte, Messgeräte und Signalverbindungen dürfen die gewünschte Trennung nicht unbeabsichtigt überbrücken.
Remote Ein/Aus kann für eine externe Ladefreigabe genutzt werden. Die verwendete Schnittstelle muss zum getrennten Massekonzept passen.
VictronConnect und Betriebsarten
Bluetooth ist integriert. VictronConnect ermöglicht die Konfiguration und zeigt Betriebszustand sowie Ein- und Ausgangsspannung an. Stromwerte werden nicht dargestellt; ein VE.Direct-Anschluss ist nicht vorhanden.
Neben dem Ladebetrieb steht ein Konstantspannungsmodus zur Verfügung. Die Motorabschaltungserkennung ist für den Ladebetrieb vorgesehen und kann an die Quellanlage angepasst werden.
Thermische Belastbarkeit
Victron nennt 430 W bei 25 °C und 360 W bei 40 °C. Oberhalb von 40 °C reduziert sich die Leistung um 3 % je Grad.
Die Klemmen werden nach unten ausgerichtet. Elektronik und Anschlussbereich besitzen unterschiedliche Schutzarten und benötigen einen trockenen, belüfteten Montageplatz.
Produkttyp DC-DC-Batterieladegerät mit Konstantspannungsmodus
Eingangsspannungsbereich 32–70 V DC
Nominale Ausgangsspannung 12,2 V
Einstellbereich der Ausgangsspannung 10–15 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 30 A
Dauerausgangsleistung bei 25 °C 430 W
Dauerausgangsleistung bei 40 °C 360 W
Wirkungsgrad 87 %
Leerlaufstrom am Eingang < 80 mA
Standby-Strom < 1 mA
Galvanische Trennung Ja; 200 V DC zwischen Eingang, Ausgang und Gehäuse
Ladeverfahren Konfigurierbare dreistufige Ladung
Bedienung Bluetooth über VictronConnect
Motorabschaltungserkennung Vorhanden, konfigurierbar
Fernsteuerung Remote Ein/Aus
VE.Direct Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 Elektronik; IP22 Anschlussbereich
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 80 mm
Gewicht 1,8 kg
Batteriekapazität und Leistung abstimmen
Als unsere Orientierung empfehlen wir etwa 10–20 % der Batteriekapazität als Ladestrom. Die 30-A-Ausführung passt damit beispielsweise in den Orientierungsbereich einer 150- bis 300-Ah-Bank. Batterie- und BMS-Grenzen bleiben entscheidend.
Die Leistungsgrenze kann bei höherer Ladespannung den Ausgangsstrom reduzieren. Laufende Verbraucher verlängern zusätzlich die Ladezeit.
Quellenanlage und BMS berücksichtigen
Die 48-V-Quelle muss die erforderliche Eingangsleistung zusätzlich zu den übrigen Verbrauchern liefern können. Für fahrzeugseitige Anwendungen sind Lichtmaschinenleistung und Spannungsverlauf zu prüfen.
Bei Lithiumbatterien benötigt das System eine zuverlässige Ladefreigabe. Eine notwendige Sperre bei niedriger Batterietemperatur muss durch Batterie, BMS oder eine geeignete externe Steuerung umgesetzt werden.
Passende Alternative wählen
Reichen 20 A aus, kann die kleinere 240-W-Ausführung genügen. Wird keine Batterieladung benötigt, ist ein einfacher Orion-Tr-Spannungswandler die passendere Produktart.
