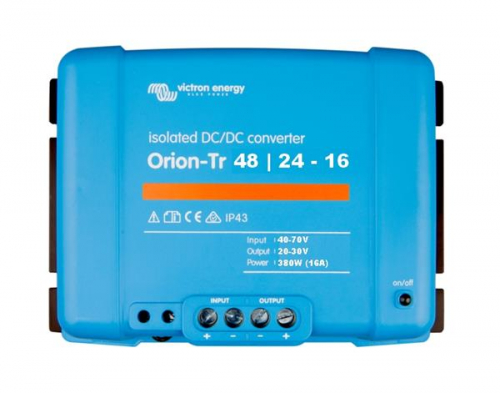

Victron Energy Orion-Tr 48/24-16A (380 W) – galvanisch isolierter DC-DC-Spannungswandler
Victron Energy Orion-Tr 48/24-16A (380 W) – galvanisch isolierter DC-DC-Spannungswandler
(Art.Nr.: VIORI482441110)
Geregelte 24-V-Verbraucherversorgung
Der Orion-Tr 48/24-16A ist für Geräte vorgesehen, die innerhalb einer 48-V-Anlage eine geregelte 24-V-Versorgung benötigen. Die nominale Ausgangsspannung beträgt 24,2 V.
Der Ausgang kann auf den zulässigen Spannungsbereich der angeschlossenen Verbraucher abgestimmt werden.
Spannung und Leistung gemeinsam betrachten
Bei einer Einstellung oberhalb von 24,2 V steigt die Mindest-Eingangsspannung für stabile Regelung. Die 16-A-Angabe gilt bei nominaler Ausgangsspannung und 40 °C.
Für abweichende Spannungen ist die Dauerleistung maßgeblich. Bei 40 °C stehen 380 W zur Verfügung.
Galvanische Trennung und Remote
Die elektrische Trennung ermöglicht eine eigenständige Masseführung. Weitere Verbindungen sind bei der Planung des Massekonzepts einzubeziehen.
Remote Ein/Aus reduziert den Eigenverbrauch im abgeschalteten Zustand auf weniger als 200 µA.
Absicherung und Montage
Das Gerät besitzt bei 48-V-Eingang keine interne Sicherung. Die externe Eingangssicherung muss für die Spannung und das Abschaltvermögen der Quelle geeignet sein.
Schutzart IP43 gilt bei nach unten gerichteten Klemmen. Ein trockener und belüfteter Montageplatz unterstützt die dauerhafte Leistung.
Produkttyp DC-DC-Spannungswandler
Eingangsspannungsbereich 32–70 V DC
Unterspannungsabschaltung 28 V
Wiedereinschaltung nach Unterspannung 30 V
Nominale Ausgangsspannung 24,2 V
Einstellbereich der Ausgangsspannung 18–30 V
Dauerausgangsstrom bei nominaler Ausgangsspannung und 40 °C 16 A
Dauerausgangsleistung bei 25 °C 430 W
Dauerausgangsleistung bei 40 °C 380 W
Wirkungsgrad 89 %
Leerlaufstrom < 80 mA
Remote-Abschaltstrom < 200 µA
Galvanische Trennung Ja; 200 V DC
Interne Eingangssicherung Nicht vorhanden
Betriebstemperatur −20 bis +55 °C
Leistungsreduzierung Oberhalb 40 °C um 3 % je °C
Schutzart IP43 bei nach unten gerichteten Klemmen
Maximaler Leiterquerschnitt 16 mm²
Abmessungen H × B × T 130 × 186 × 70 mm
Gewicht 1,6 kg
Für leistungsstarke 24-V-Verbraucher
Das Modell passt zu einem größeren 24-V-Hilfsstromkreis mit galvanischer Trennung. Dauerlast, Einschaltstrom und Temperatur müssen gemeinsam zur Belastbarkeit passen.
Spannungsfestigkeit der Installation prüfen
Die Komponenten auf der Eingangsseite müssen für bis zu 70 V DC geeignet sein. Auf der Ausgangsseite sind Leitungsquerschnitt und Spannungsabfall bei bis zu 16 A zu beachten.
Ladegerät bei Batteriebetrieb wählen
Für eine 24-V-Batterie ist die Smart-Ausführung mit Ladeprofil vorgesehen. Der einfache Orion-Tr stellt eine geregelte Versorgungsspannung für Verbraucher bereit.
