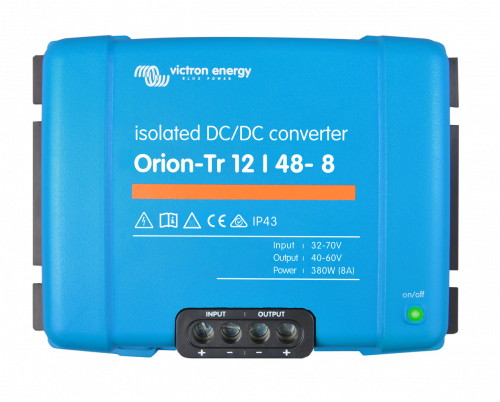

Victron Energy Orion-Tr 12/48-8A (380 W) – galvanisch isolierter DC-DC-Spannungswandler

48-V-Hilfsnetz aus einer vorhandenen 12-V-Quelle

Mit dem Orion-Tr 12/48-8A können geeignete 48-V-Geräte in eine Anlage mit 12-V-Energieversorgung eingebunden werden. Der Wandler hebt die Spannung an und stellt am Ausgang eine geregelte Gleichspannung bereit.

Die Eingangsspannung darf zwischen 8 und 17 V liegen. Auf der Ausgangsseite beträgt der nominale Wert 48,2 V. Die Eignung angeschlossener Geräte richtet sich nach deren tatsächlichem zulässigen Spannungsbereich und Strombedarf.

Ausgangsspannung von 40 bis 60 V einstellbar

Die Einstellung am Gerät erlaubt die Anpassung an den benötigten Versorgungspunkt. Das ist beispielsweise hilfreich, wenn eine Steuerung oder ein Hilfsverbraucher eine bestimmte DC-Spannung innerhalb dieses Bereichs benötigt.

Bei einer Einstellung oberhalb von 48,2 V steigt die für eine stabile Regelung erforderliche Mindest-Eingangsspannung proportional an. Eine angehobene Ausgangsspannung und ein stark abgesunkenes 12-V-Bordnetz müssen deshalb gemeinsam betrachtet werden.

Die technische Angabe von 8 A am Ausgang ist außerdem zusammen mit der Leistungsgrenze zu verwenden. Ein höher eingestellter Ausgang bedeutet nicht, dass derselbe Strom unter allen Temperaturbedingungen uneingeschränkt verfügbar bleibt.

Galvanische Trennung für eigenständige Stromkreise

Der Ausgang kann mit einem eigenen Massepotential betrieben werden. Victron nennt eine Isolation von 200 V DC zwischen Eingang, Ausgang und Gehäuse.

Für eine durchgehend getrennte Anlage müssen auch zusätzliche Verbindungen berücksichtigt werden. Ein angeschlossenes Kommunikationsgerät kann beispielsweise über eine nicht isolierte Signalleitung wieder eine gemeinsame Masse herstellen. Die Isolation des Wandlers allein legt daher noch nicht das Massekonzept der gesamten Installation fest.

Fernsteuerung und Schutzfunktionen

Über den Remote-Anschluss lässt sich die Versorgung bedarfsgerecht aktivieren und abschalten. Das ist besonders nützlich, wenn der 48-V-Verbraucherkreis nur zeitweise benötigt wird. Die Stromaufnahme sinkt bei Remote-Abschaltung auf weniger als 200 µA; im eingeschalteten Leerlauf liegt sie unter 220 mA.

Der Wandler ist kurzschlussfest und reduziert bei hoher Umgebungstemperatur seine Belastbarkeit. Die interne Eingangssicherung ist nicht austauschbar. Geeignete Sicherungen zum Schutz der Anschlussleitungen sind entsprechend der Installation vorzusehen.

Wärmeabfuhr und Anschluss

Bei 25 °C nennt Victron 430 W Dauerleistung, bei 40 °C 380 W. Oberhalb von 40 °C ist eine weitere Leistungsreduzierung einzuplanen.

Die Schraubklemmen erlauben Leiterquerschnitte bis 16 mm². Wegen der großen Spannungsanhebung ist die 12-V-Zuleitung deutlich stärker strombelastet als die 48-V-Ausgangsleitung. Für Schutzart IP43 müssen die Anschlussklemmen nach unten weisen.
