Der SystemMonitor PSL Plus dient als zentrale Anzeige- und Bedieneinheit für P-Bus Systeme in DC- und AC-Bordnetzen.
Der Einsatz erfolgt in Booten, Yachten und Fahrzeugen zur Überwachung und Steuerung aller im System integrierten Komponenten.
Im Vergleich zum SystemMonitor PSL verfügt die Plus-Variante über integrierte Schnittstellen zur direkten Erfassung von Tank- und Temperaturdaten. Dadurch können bis zu vier Tankgeber sowie zwei Temperatursensoren direkt angeschlossen werden, ohne zusätzliche Interface-Module.

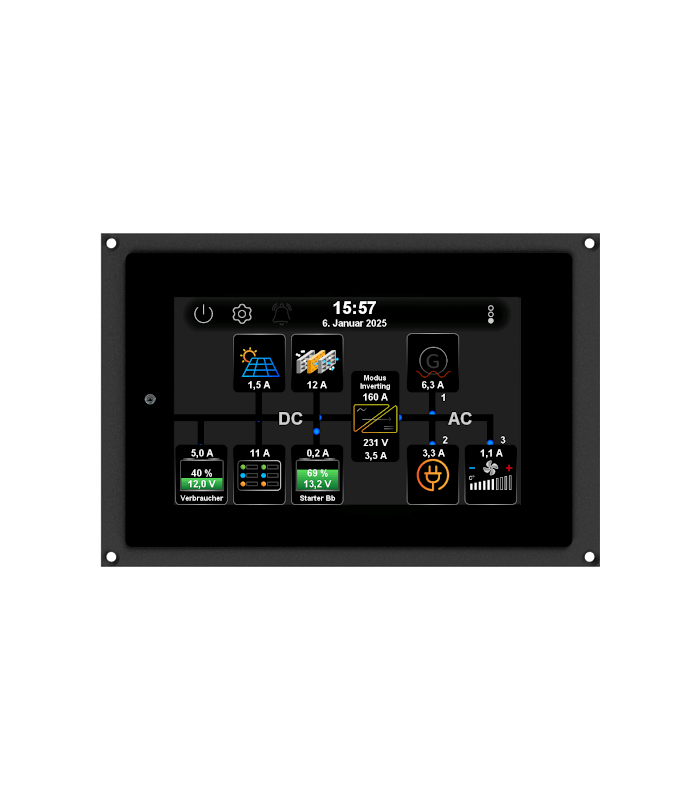

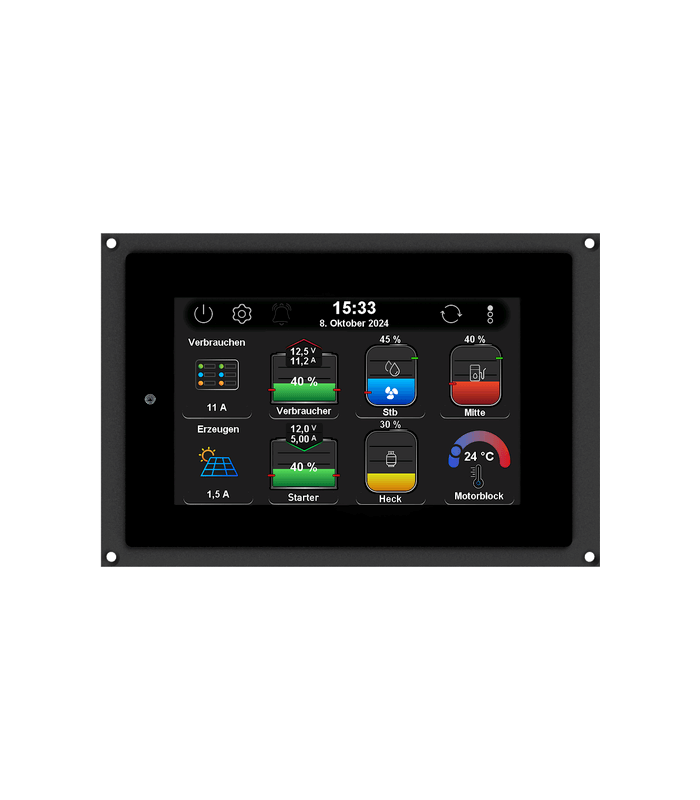

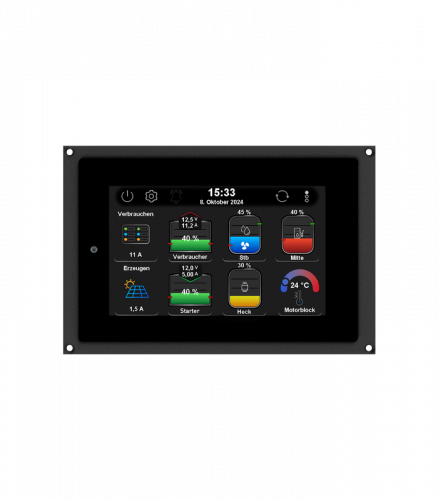

Die Anzeige erfolgt auf einem 5″ Farb-Touchdisplay und ist in mehrere Funktionsbereiche gegliedert. Dazu gehören Batterie-, Tank-, Temperatur- und Bilgeninformationen sowie die Darstellung des Energieflusses von DC- und AC-Systemen.

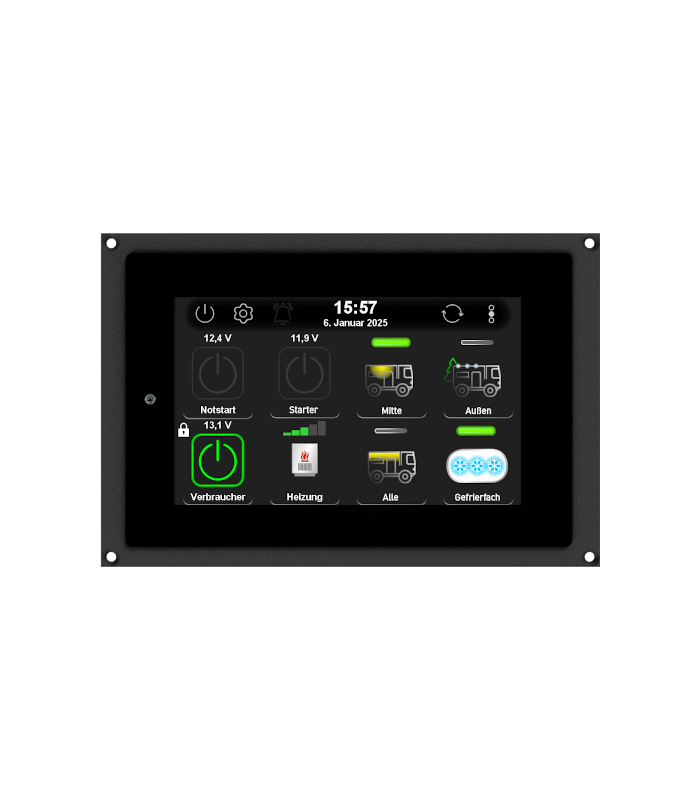

Zusätzlich stehen Steuerungsfunktionen zur Verfügung, mit denen Hauptschalter und Verbraucher bedient werden können, sofern entsprechende Module im System vorhanden sind.
Die Bedienoberfläche ist frei konfigurierbar und kann direkt am Gerät angepasst werden. Bei einer größeren Anzahl von Anzeigen kann die Darstellung durch horizontales Verschieben erweitert werden.

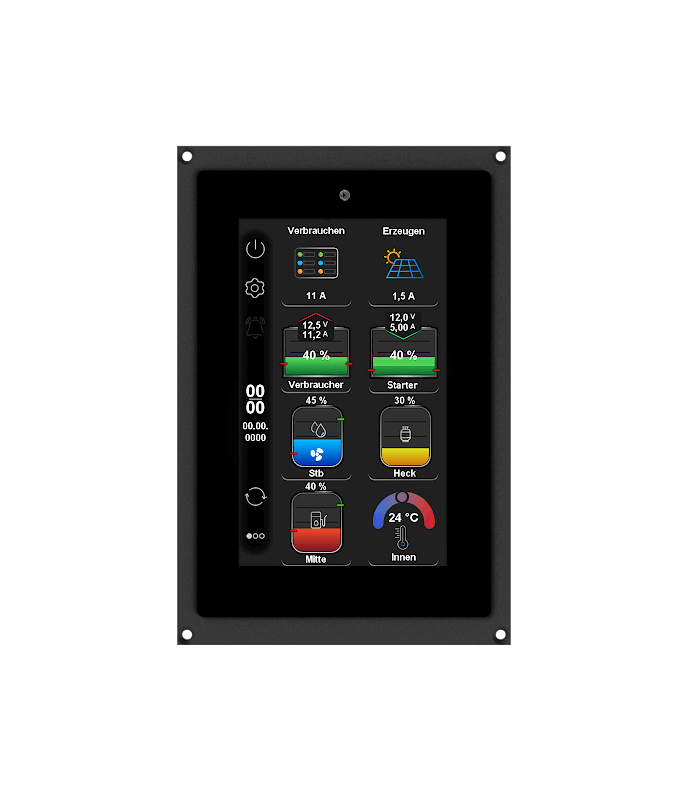

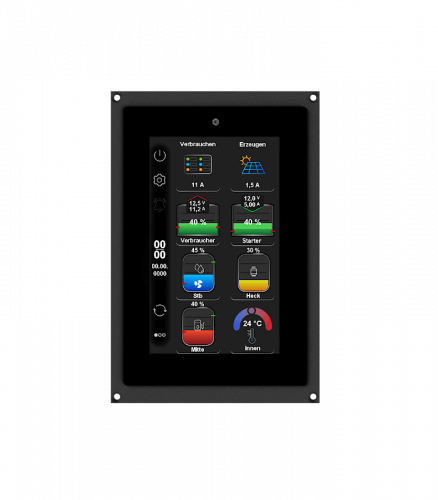

Der Einbau ist sowohl im Hochformat als auch im Querformat möglich.
Die Integration in das P-Bus Netzwerk erfolgt über M12-Steckverbindungen. Die Busstruktur erfordert eine korrekte Terminierung.
Hinweis zur Systemintegration:
Der P-Bus verwendet identische Steckverbinder und Anschlusskomponenten wie ein NMEA 2000 Netzwerk und ist äußerlich nicht zu unterscheiden. Es handelt sich jedoch um ein eigenständiges Bussystem.
Eine direkte Verbindung zwischen P-Bus und NMEA 2000 ist nicht zulässig.
Zur Datenübertragung zwischen beiden Systemen ist eine separate Schnittstelle erforderlich (CBN NMEA2000 Bridge).
Hinweis zur Batterieüberwachung:
Für die Einbindung in das P-Bus System sind ausschließlich Batterie-Shunts der SHX-Serie geeignet. Shunts der SHE-Serie sind nicht kompatibel.
