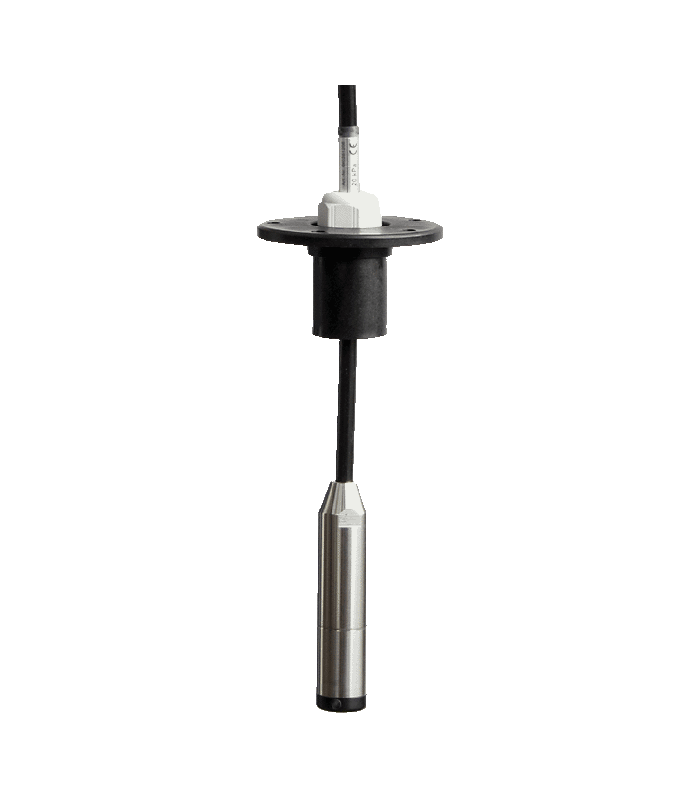

Philippi Drucksensor TDN 200 (Wasser, Fäkalien)

Drucksensor TDN 200 (Wasser, Fäkalien)

Die Tanksonden TDS/TDN werden als Tauchsonde bis zum Boden eines Tanks abgehängt. Über den hydrostatischen Druck der Flüssigkeit misst die Sonde den aktuellen Pegelstand im Tank. Das PURAnschlusskabel der Tauchsonde enthält einen dünnen Luftschlauch zum rückseitigen Druckausgleich für die Messzelle. Dadurch kompensieren sich Luftdruckschwankungen automatisch und verhindern Messwertverfälschungen.
Die Tauchsonden TDS/TDN sind für (Diesel-), Wasser, Abwasser und Fäkalientanks, nicht für Benzin, Kerosin, Petroleum (EEx-Zone) geeignet.
Im Lieferumfang sind ein Montageflansch und bei Angabe der Tanktiefe ein Führungsrohr zur mechanischen Führung des Gebers enthalten.

Die Drucksonden werden in Verbindung mit einem:
. Tankmonitor TCS / BTM / VTM
. Tankinterface CMT 2 (System-Monitore PSM/PSL)
. Interface UTI (analoge (Rund-) Messinstrumente)

Einsatz:                                      Tauchsonde
Aufbau:                                      Tauchkabel PUR schwarz, Länge 2,5 m, ölbeständig
Sondengehäuse:                         Edelstahl 1.4404 (316 L, V4A)
Tankmedien:                               Diesel, Wasser, Abwasser, Fäkalien (TDS 200)

                                                   Wasser, Abwasser, Fäkalien (TDN 200)
Messbereich:                               0 – 200 mbar
Messauflösung:                           1 cm
Max. Tankhöhe:                          200 cm
Arbeitstemperaturbereich:          0 – 40 °C
Abmessungen:                            L 97, Ø 22 mm
Ausgangssignal:                         DC 4 – 20 mA, 2-Ader-Prinzip
Betriebsspannung:                     10 – 30 V DC über Messleitung
Gewicht:                                     ca. 0,2 kg, ohne Kabel
