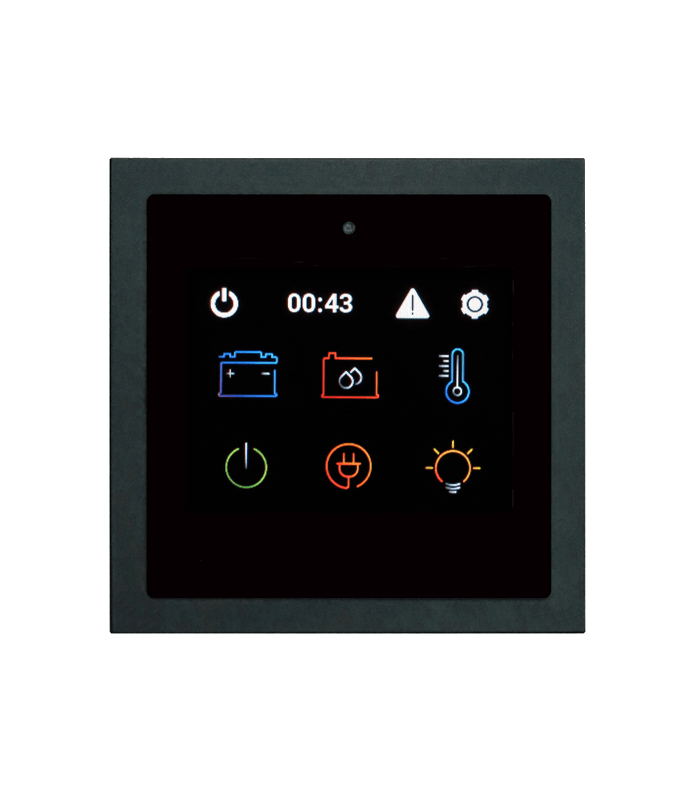

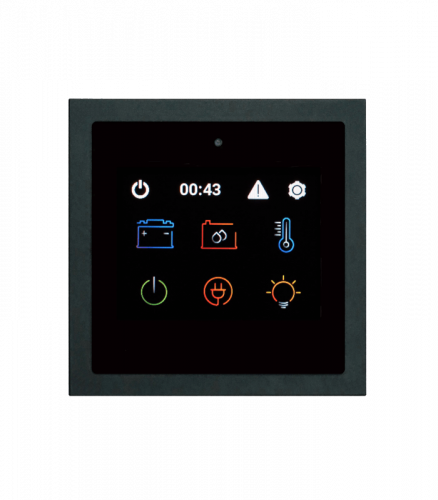

Philippi SystemMonitor PSM3 P-Bus Touchdisplay für Batterie-, Tank- und Energiemonitoring
Der SystemMonitor PSM3 dient als zentrale Anzeige- und Bedieneinheit für P-Bus Systeme in DC- und AC-Bordnetzen.
Der Einsatz erfolgt in Booten, Yachten und Fahrzeugen zur Überwachung und Steuerung aller im System integrierten Komponenten.
Die Darstellung erfolgt dynamisch und passt sich automatisch an die im P-Bus vorhandenen Geräte an. Es werden ausschließlich die tatsächlich verfügbaren Daten und Funktionen angezeigt.

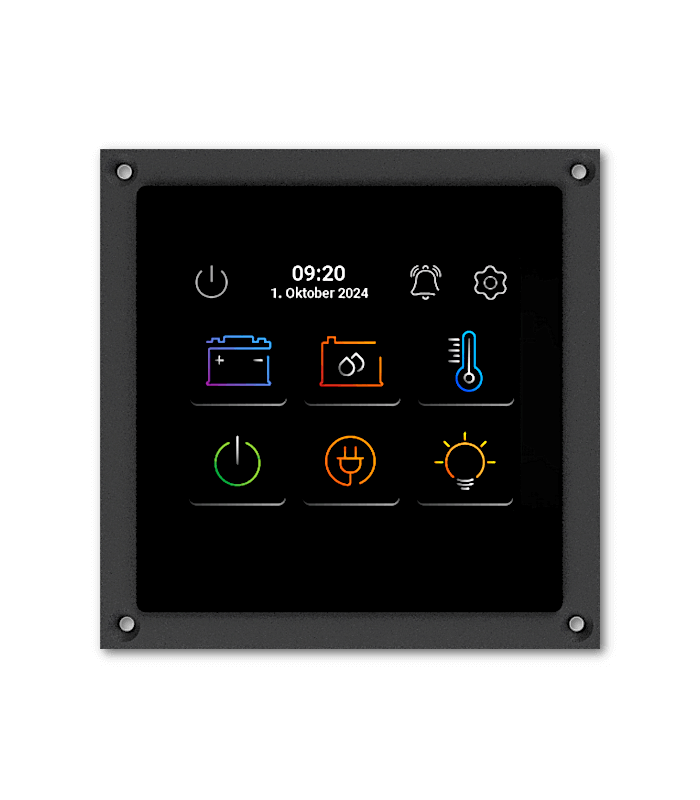

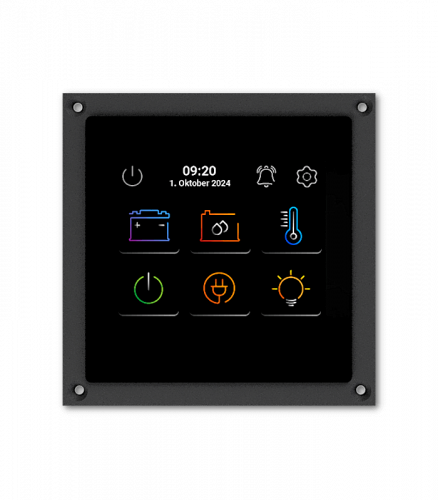

Die Bedienung erfolgt über ein Touchdisplay mit Glasfront. Die Konfiguration des Systems erfolgt direkt am Gerät, ohne zusätzliche Software oder externe Geräte.

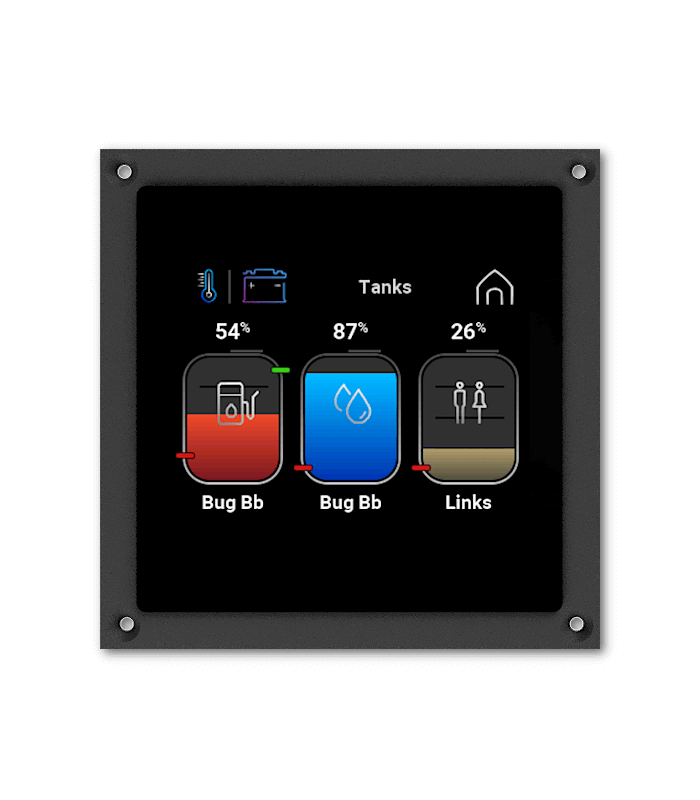

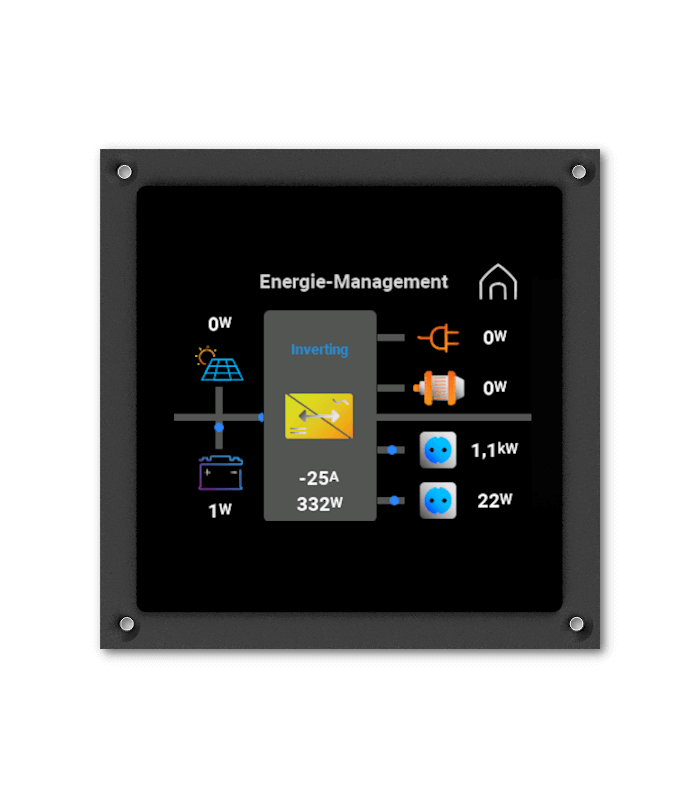

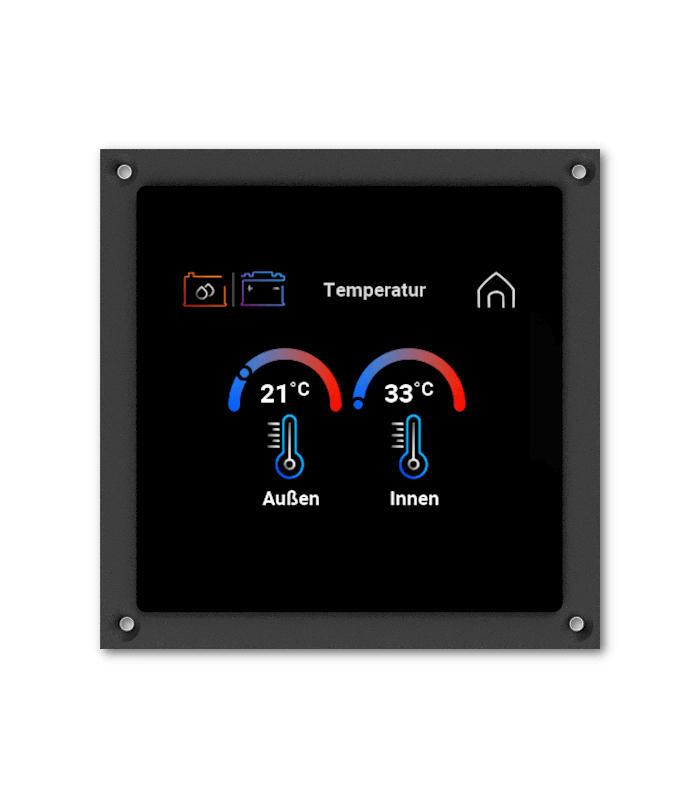

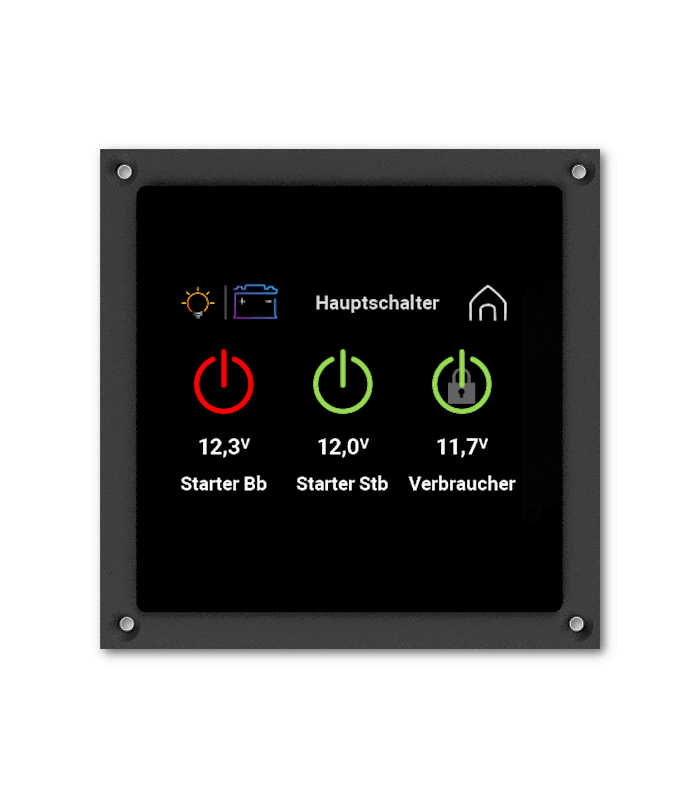

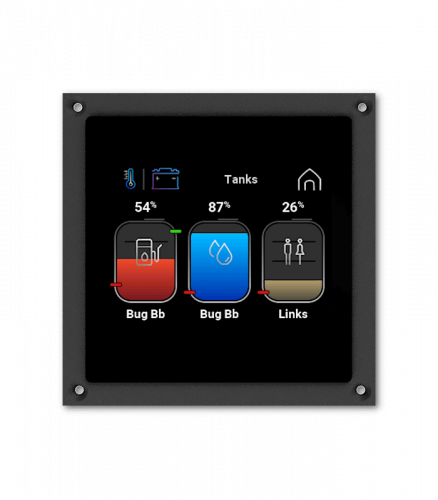

Der Monitor stellt Informationen strukturiert in Funktionsbereichen dar, darunter Batterieüberwachung, Tankanzeige, Temperaturüberwachung, Energiefluss (AC/DC) sowie Steuerfunktionen für Verbraucher und Hauptschalter.
Neben der Anzeige übernimmt der PSM3 auch Steuerfunktionen, sofern entsprechende Module im System vorhanden sind.
Die Integration in das P-Bus Netzwerk erfolgt über M12-Steckverbindungen. Die Busstruktur erfordert eine korrekte Terminierung.
Hinweis zur Systemintegration:
Der P-Bus verwendet identische Steckverbinder und Anschlusskomponenten wie ein NMEA 2000 Netzwerk und ist äußerlich nicht zu unterscheiden. Es handelt sich jedoch um ein eigenständiges Bussystem.
Eine direkte Verbindung zwischen P-Bus und NMEA 2000 ist nicht zulässig.
Zur Datenübertragung zwischen beiden Systemen ist eine separate Schnittstelle erforderlich (CBN NMEA2000 Bridge).
- Funktion: Systemmonitor und Bedieneinheit
- Anzeige: Touchdisplay mit Glasfront
- Darstellung: systemabhängig, automatisch angepasst
- Funktionen (abhängig vom System):

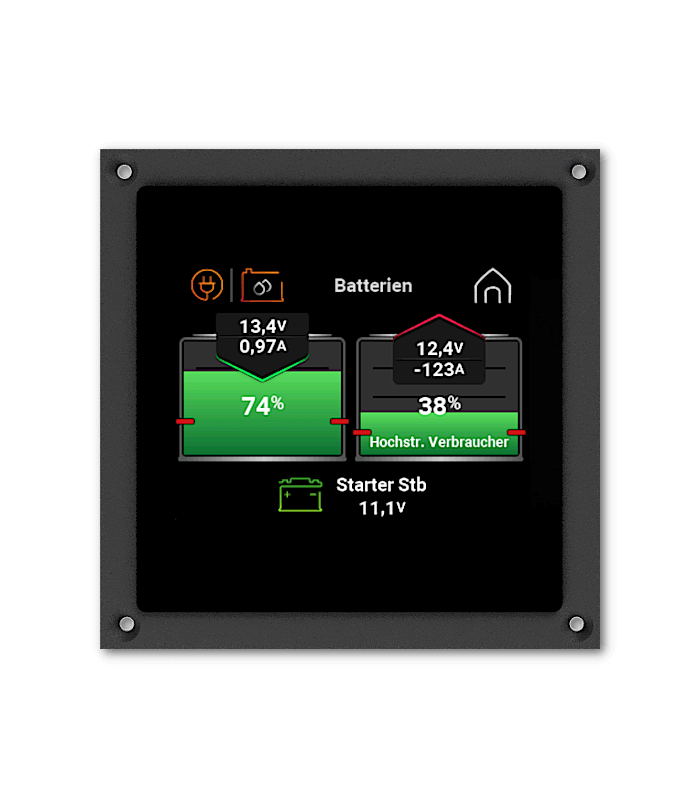

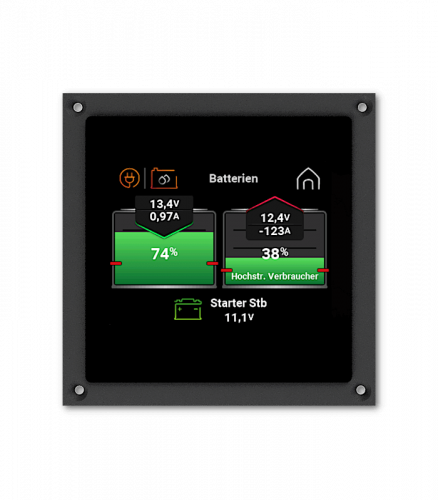

- Batterieüberwachung
- Tanküberwachung

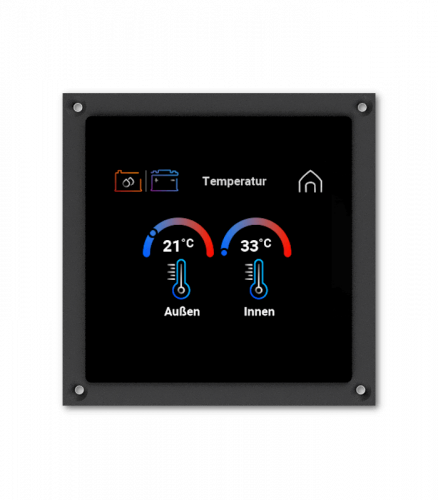

- Temperaturüberwachung
- Energiefluss AC / DC
- Verbrauchersteuerung
- Hauptschaltersteuerung
- Bilgepumpenüberwachung
- Betriebsspannung: 8 – 32 V
- Stromaufnahme: 86 mA
- Standby: 5 mA
- Abmessungen: 105 x 105 x 35 mm
- Einbauausschnitt: 88 x 88 mm
Der PSM3 ist die zentrale Anzeigeeinheit eines P-Bus Systems und benötigt zur Funktion passende Systemkomponenten.
Erforderliche Komponenten im System:
- Batterie-Shunt (SHX-Serie)
- Tankinterface (CMT3)
- Temperaturinterface (TPC)
- AC-Interface (CAV)
- Schaltinterface (CMR)
Ohne diese Komponenten werden keine Messwerte dargestellt.
Der P-Bus ist äußerlich identisch zu einem NMEA 2000 Netzwerk (Steckverbinder und Kabel), darf jedoch nicht direkt damit verbunden werden.
Für die Kopplung beider Systeme ist eine CBN NMEA2000 Bridge erforderlich.
- 1× SystemMonitor PSM3
- 1× M12-T-Kabel
- 2× P-Bus Terminatoren
