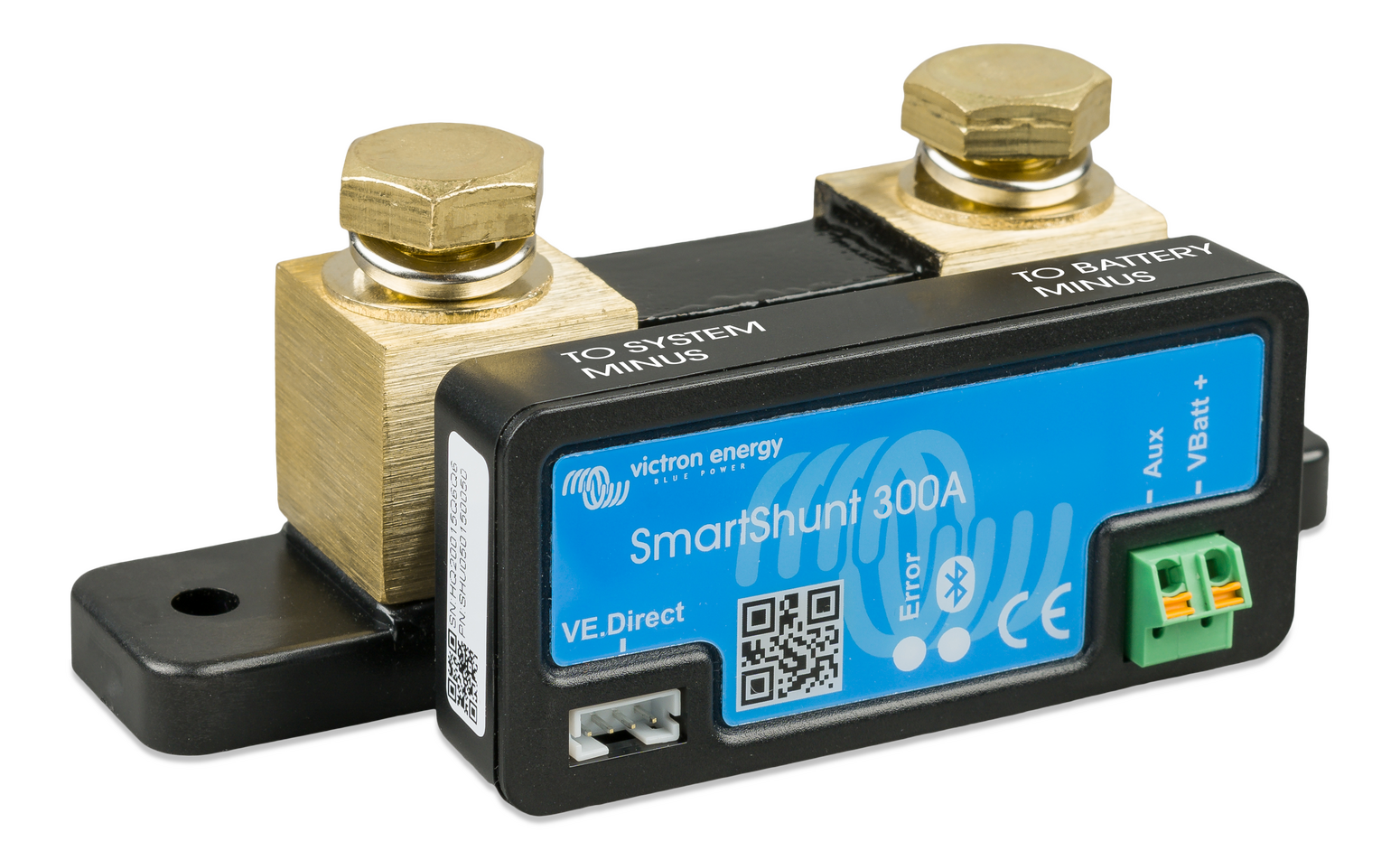

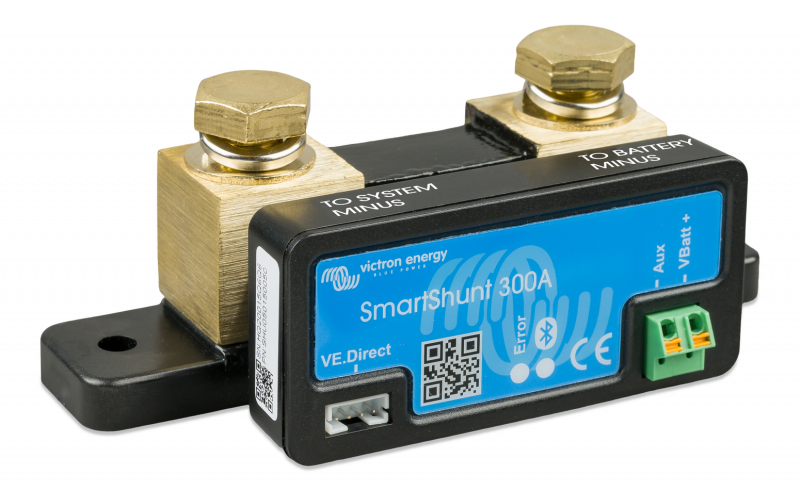

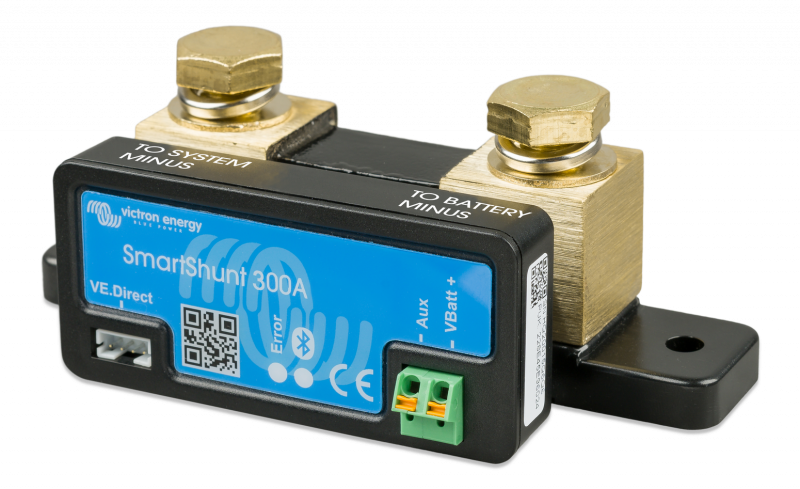

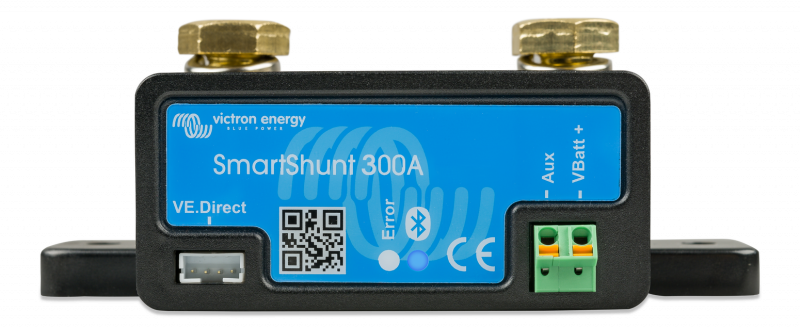

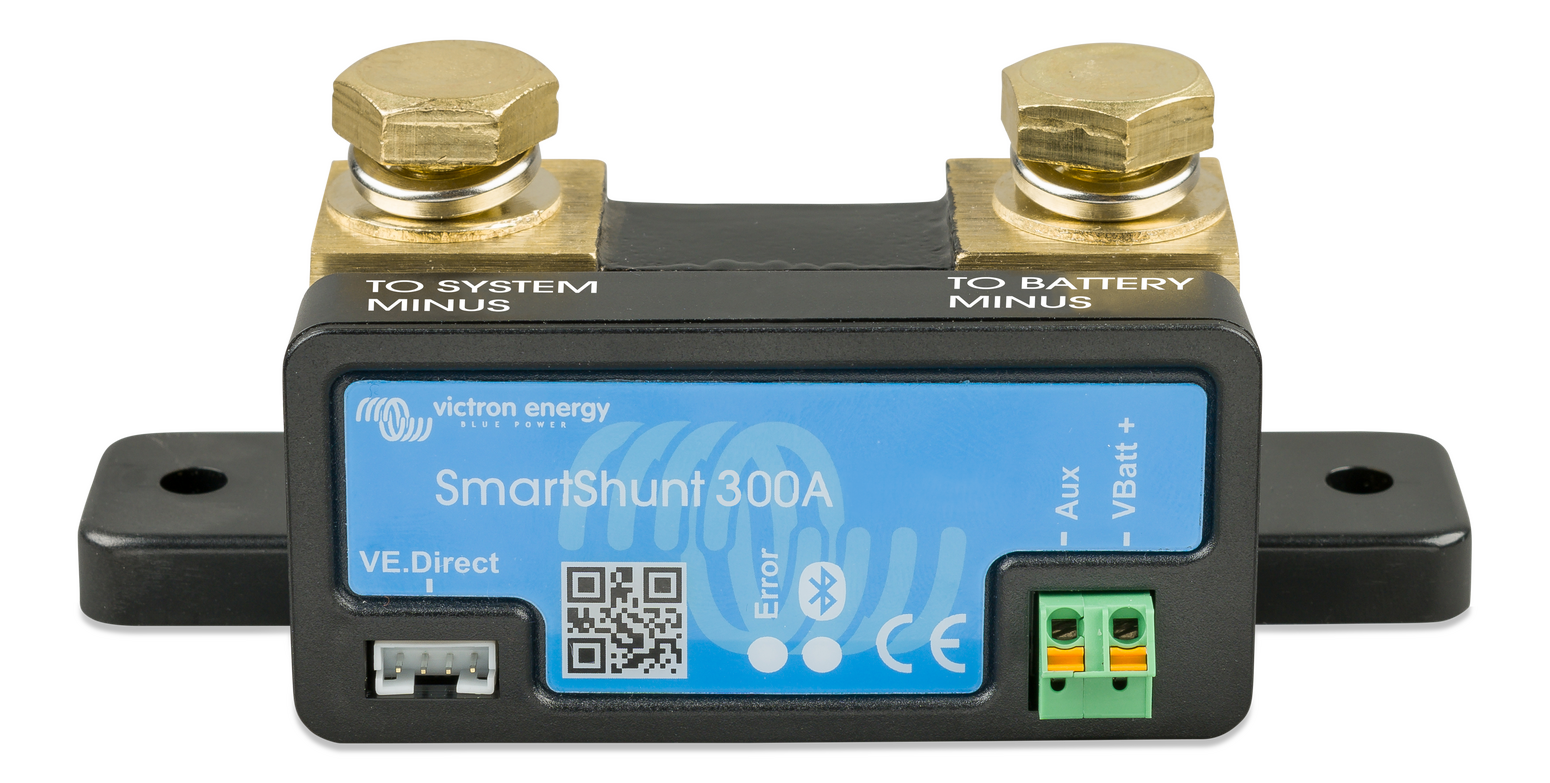

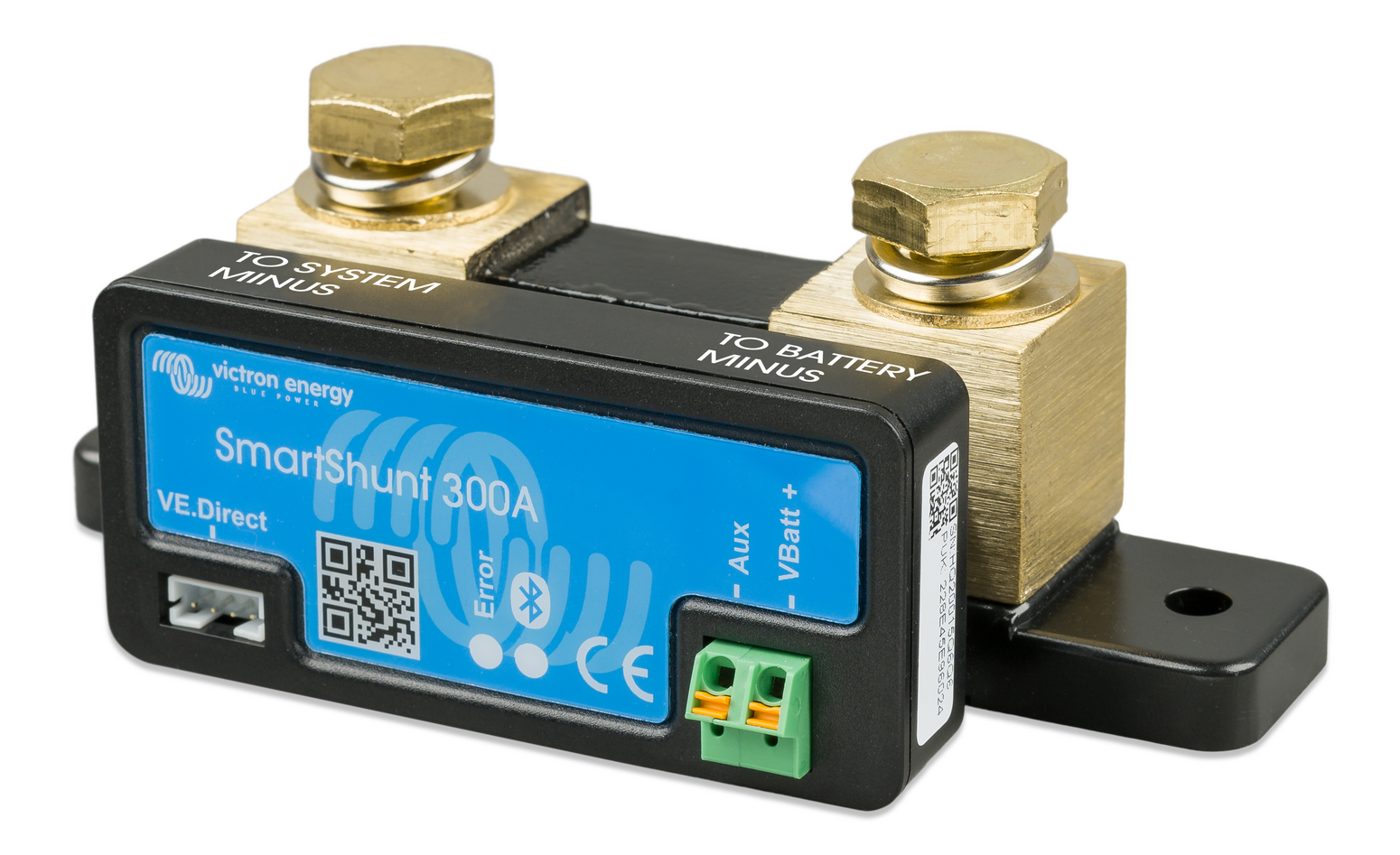

Victron SmartShunt 300A/50mV – Bluetooth-Batteriemonitor mit VE.Direct

(Art.Nr.: VISHU050130050)

Beschreibung

Der SmartShunt 300A/50mV ist die kleinste Stromklasse der aktuellen SmartShunt-Serie und eignet sich besonders für kompakte bis mittelgroße Batteriesysteme.

Batterie-Ladezustand wesentlich genauer als nur über Spannung

Eine reine Spannungsanzeige kann den Ladezustand einer Batterie nur eingeschränkt beurteilen. Während des Ladens, unter Last oder unmittelbar nach einer Belastung kann die Batteriespannung erheblich vom tatsächlichen Ladezustand abweichen.

Der SmartShunt misst deshalb sämtliche Ströme, die in die Batterie hinein- und aus ihr herausfließen. Daraus berechnet er fortlaufend die Energiebilanz der Batterie.

In VictronConnect können unter anderem angezeigt werden:

Ladezustand in Prozent
Batteriespannung
Lade- oder Entladestrom
aktuelle Leistung
verbrauchte Amperestunden
verbleibende Restlaufzeit
historische Mindest- und Maximalwerte

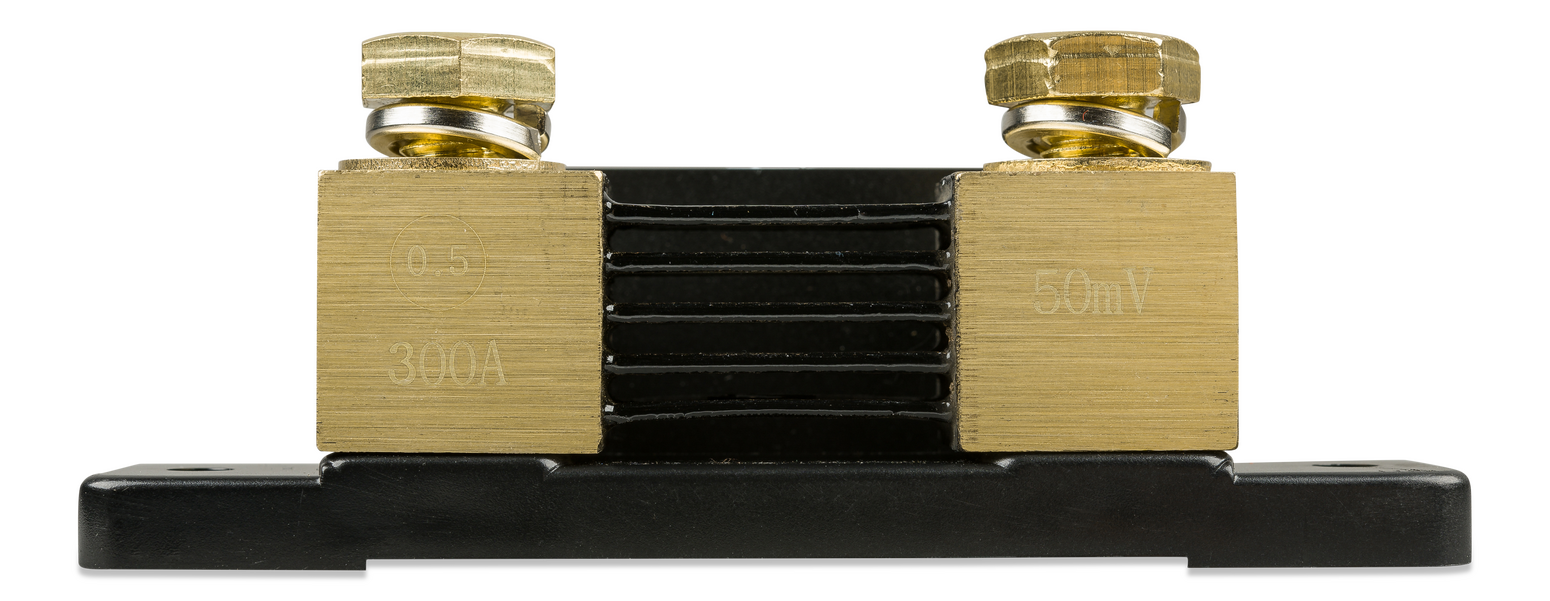

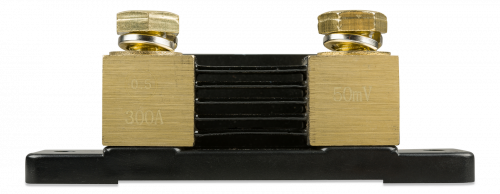

Integrierter 300-A-/50-mV-Shunt

Der Messbereich beträgt 300 A bei 50 mV.

Der 50-mV-Wert beschreibt den Spannungsabfall über dem Shunt bei seinem Nennstrom. Die Elektronik misst diesen sehr kleinen Spannungsunterschied und errechnet daraus den tatsächlichen Stromfluss.

Mit einer Strommessgenauigkeit von ±0,4 % eignet sich der SmartShunt auch für eine präzise Energie- und Verbrauchsanalyse.

Bluetooth bereits integriert

Ein zusätzliches Bluetooth-Modul ist nicht erforderlich.

Die VictronConnect App übernimmt sowohl die Anzeige als auch die komplette Einrichtung des Batteriemonitors.

Dadurch kann der SmartShunt unsichtbar im Batterie- oder Technikbereich montiert werden, ohne dass ein separates Anzeigeinstrument installiert werden muss.

VE.Direct für Cerbo GX und VRM

Über den VE.Direct-Anschluss kann der SmartShunt in ein Victron GX-System eingebunden werden.

In Verbindung mit beispielsweise einem Cerbo GX werden die Batteriedaten zentral im System dargestellt und können außerdem im Victron VRM Portal gespeichert und aus der Ferne überwacht werden. Victron nennt die Verbindung mit einem GX-Gerät ausdrücklich als Alternative zur Smartphone-Anzeige.

Zusätzlicher Messeingang

Der AUX-Eingang kann für eine von drei Funktionen genutzt werden:

Spannung einer zweiten Batterie, beispielsweise Starterbatterie
Mittelpunktspannung einer in Reihe geschalteten Batteriebank
Batterietemperatur mit optionalem Temperatursensor

Gerade auf Booten ist die Kombination aus vollständiger Überwachung der Verbraucherbank und zusätzlicher Spannungsmessung der Starterbatterie besonders praktisch.

46 Tage Trenddaten

Der SmartShunt speichert Spannungs-, Strom-, Ladezustands- und AUX-Daten für bis zu 46 Tage.

Damit lässt sich auch rückwirkend prüfen, wie tief eine Batterie entladen wurde oder welche Ströme tatsächlich aufgetreten sind.

Kein Relais und kein akustischer Alarm

Im Gegensatz zu einem BMV-712 besitzt der SmartShunt weder ein programmierbares Relais noch einen eingebauten akustischen oder optischen Alarm.

Alarme können jedoch in VictronConnect beziehungsweise über ein angeschlossenes GX-System dargestellt werden. Datasheet-SmartShunt-DE.pdfPDF

Technische Daten

Produkttyp Batteriemonitor mit integriertem Shunt
Nennstrom 300 A
Shunt-Spannung 50 mV
Versorgungsspannung 6,5–70 V DC
Stromaufnahme < 1 mA
Einstellbare Batteriekapazität 1–9999 Ah
Betriebstemperatur -40 bis +50 °C
Bluetooth Ja, integriert
VictronConnect Ja
VE.Direct Ja
GX-Integration Ja
VRM-Integration Ja, über GX-Gerät
AUX-Eingang Ja
Messung Starterbatteriespannung Ja
Messung Mittelpunktspannung Ja
Temperaturmessung Ja, mit optionalem Sensor
Temperaturmessbereich -20 bis +50 °C
Stromauflösung 0,01 A
Spannungsauflösung 0,01 V
Ah-Auflösung 0,1 Ah
Ladezustandsauflösung 0,1 %
Restlaufzeitauflösung 1 Minute
Genauigkeit Strommessung ±0,4 %
Genauigkeit Spannungsmessung ±0,3 %
Strommessoffset < 10 mA
Trenddatenspeicherung 46 Tage

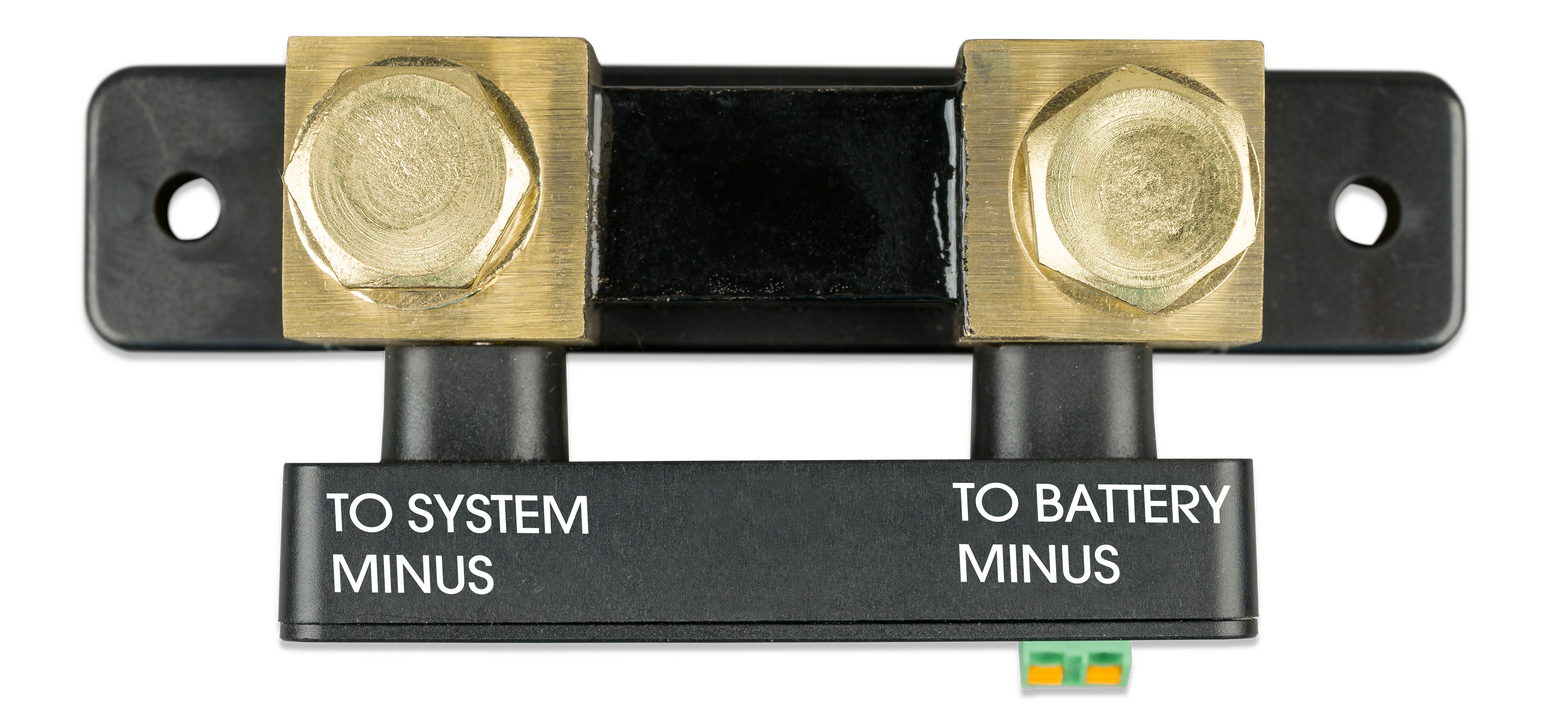

Anschlussbolzen M8
Schutzart IP21
Abmessungen H × B × T 44 × 120 × 44 mm
Mitgelieferte Messleitungen 2 Kabel mit Sicherung
Optionaler Temperatursensor ASS000100000

Kaufberatung

Der 300A SmartShunt ist besonders für Anlagen geeignet, bei denen der maximale Batterie-Gesamtstrom sicher unterhalb von 300 A bleibt.

Dabei müssen Lade- und Entladeströme gemeinsam betrachtet werden. Entscheidend ist also nicht nur der Verbrauch eines Wechselrichters, sondern auch mögliche hohe Ladeströme von MultiPlus, Ladegerät, Lichtmaschine oder Solaranlage.

Bei 12-V-Systemen können leistungsstarke Wechselrichter bereits mehrere hundert Ampere aus der Batterie ziehen. Für größere 12-V-Systeme sollte daher nicht zu knapp dimensioniert werden.

Wer eine neue feste Installation aufbaut, sollte auch den SmartShunt 300A IP65 betrachten. Da beide Varianten preislich gleich liegen, bevorzugen wir bei unseren eigenen Installationen häufig die IP65-Version: Sie bietet besseren Umgebungsschutz und der externe VE.Direct-Anschluss lässt sich mechanisch sauberer sichern.

Lieferumfang

1× Victron SmartShunt 300A/50mV
2× abgesicherte Anschlussleitungen für Plus- und AUX-Messung
