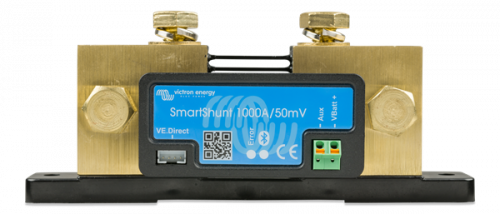

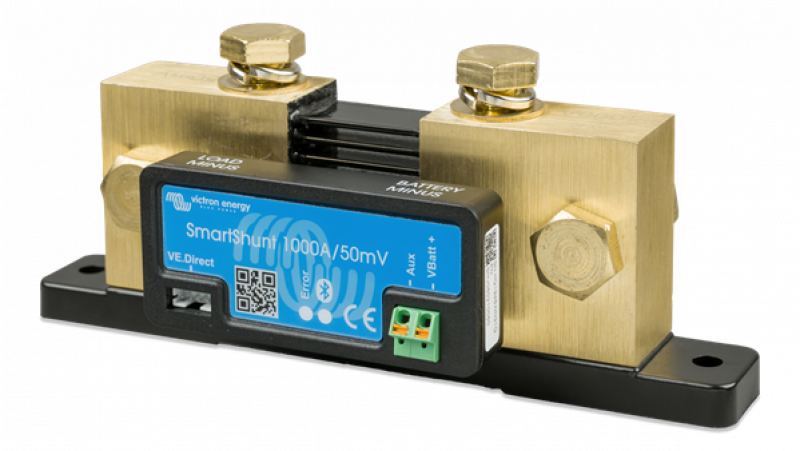

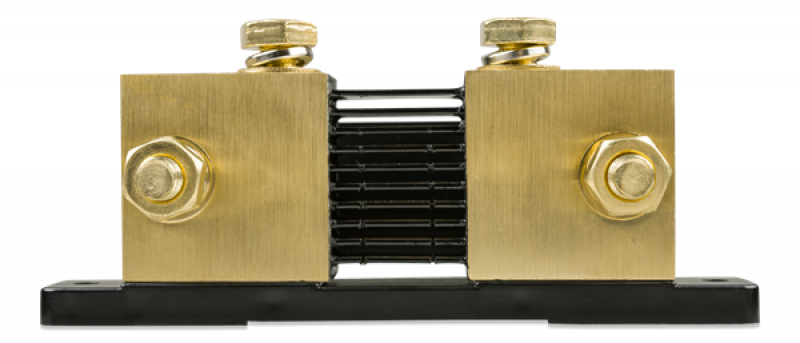

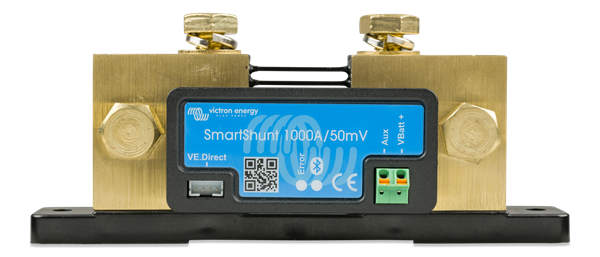

Victron SmartShunt 1000A/50mV – Hochstrom-Batteriemonitor mit Bluetooth und VE.Direct

(Art.Nr.: VISHU050210050)

Mobile Preview: Victron SmartShunt 1000A/50mV – Hochstrom-Batteriemonitor mit Bluetooth und VE.Direct

Beschreibung

Bei leistungsstarken 12-V-Anlagen oder mehreren parallel betriebenen Wechselrichtern können Batterie-Ströme schnell oberhalb von 500 A liegen.

Für solche Systeme bietet der 1000A SmartShunt ausreichend Messreserve.

1000 A bei 50 mV

Bei Nennstrom von 1000 A beträgt der Messspannungsabfall nur 50 mV.

Dadurch wird der Strom präzise gemessen, ohne einen unnötig hohen Spannungsverlust in das Batteriesystem einzubringen.

Geeignet für sehr hohe Wechselrichterleistungen

Gerade bei 12 V führen hohe Leistungen zwangsläufig zu hohen Strömen.

Ein Wechselrichter mit mehreren Kilowatt Ausgangsleistung kann unter Volllast problemlos mehrere hundert Ampere aus der Batterie ziehen. Kommen noch Ladegeräte, DC-Verbraucher oder parallele Geräte hinzu, kann ein 500-A-Shunt zu knapp ausgelegt sein.

Volle SmartShunt-Funktionalität

Trotz des größeren Messbereichs bleibt die komplette Batterieüberwachung erhalten:

Zweite Batterie oder Temperatursensor

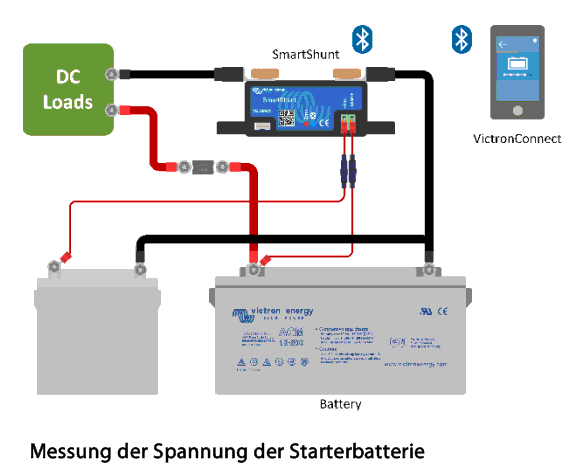

Über den Zusatzeingang kann beispielsweise die Starterbatterie überwacht werden.

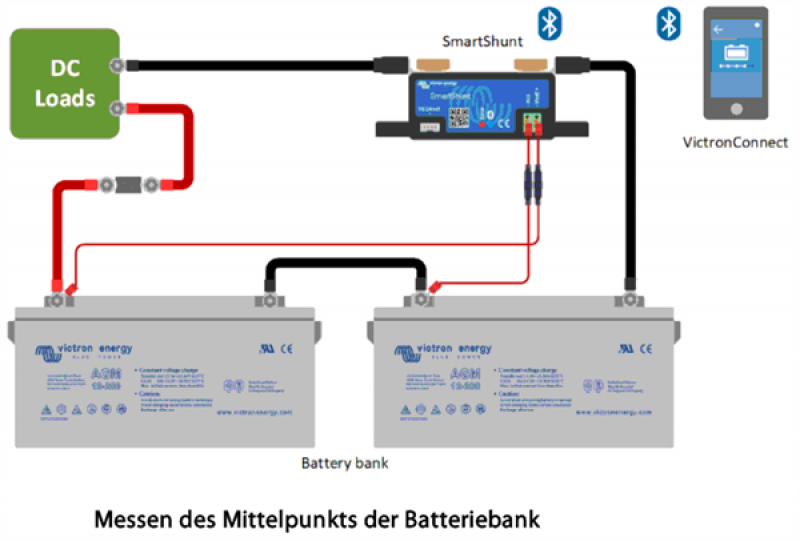

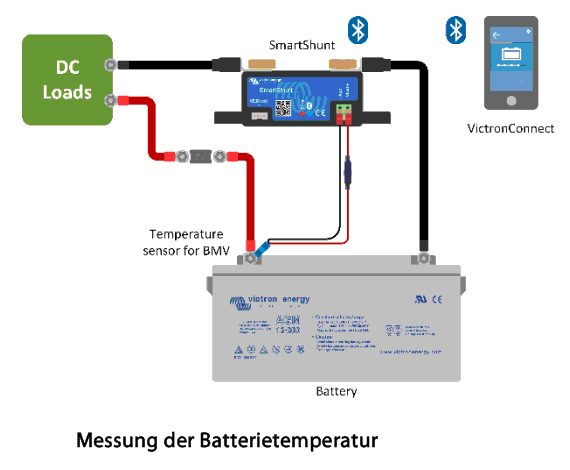

Alternativ kann ein Temperatursensor angeschlossen oder die Mittelpunktspannung eines Serienverbundes gemessen werden.

Cerbo GX und VRM

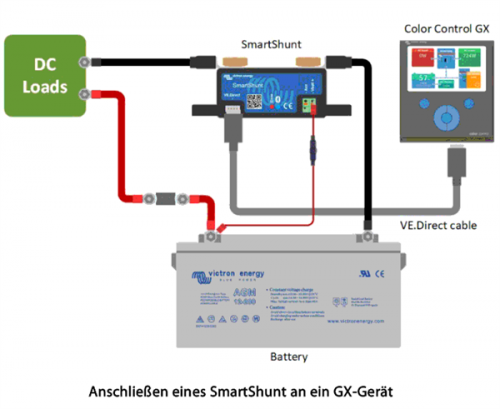

Der 1000-A-SmartShunt lässt sich über VE.Direct als Batteriemonitor in ein GX-System einbinden.

Gerade bei großen Anlagen ist diese zentrale Erfassung sehr sinnvoll.

Technische Daten

Produkttyp Hochstrom-Batteriemonitor
Nennstrom 1000 A
Shunt-Spannung 50 mV
Versorgungsspannung 6,5–70 V DC
Eigenverbrauch < 1 mA
Batteriekapazität 1–9999 Ah
Bluetooth Ja
VictronConnect Ja
VE.Direct Ja
AUX-Eingang Ja
Starterbatteriemessung Ja
Mittelpunktmessung Ja
Temperaturmessung Optional
Stromauflösung 0,01 A
Spannungsauflösung 0,01 V
Genauigkeit Strommessung ±0,4 %
Genauigkeit Spannungsmessung ±0,3 %
Strommessoffset < 20 mA
Trenddatenspeicher 46 Tage

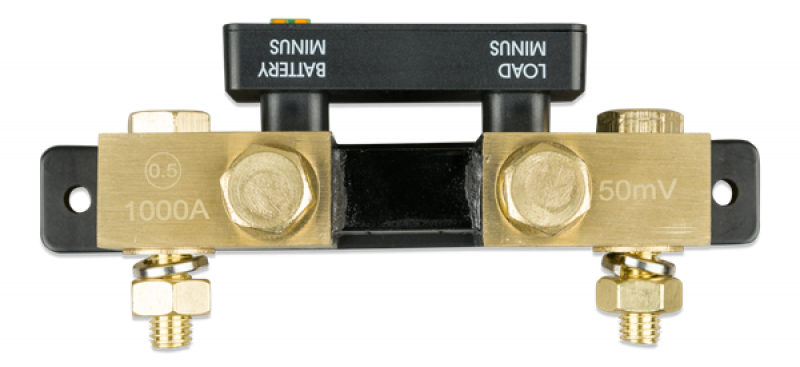

Anschlussbolzen M10
Schutzart IP21
Abmessungen H × B × T 68 × 168 × 75 mm

Kaufberatung

Der 1000-A-SmartShunt ist besonders sinnvoll, wenn 500 A als möglicher Spitzenstrom nicht sicher ausgeschlossen werden können.

Er sollte dabei nicht allein nach der Batteriekapazität ausgewählt werden. Entscheidend ist vielmehr der maximale gesamte DC-Strom der Anlage.

Bei einer großen 12-V-Anlage mit beispielsweise mehreren MultiPlus- oder Quattro-Geräten ist 1000 A schnell die vernünftigere Wahl.

Bei Neuinstallationen mit Feuchtigkeits- oder Marineumgebung empfehlen wir auch hier oft die gleichpreisige IP65-Ausführung.

Lieferumfang

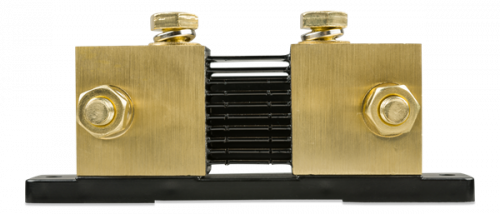

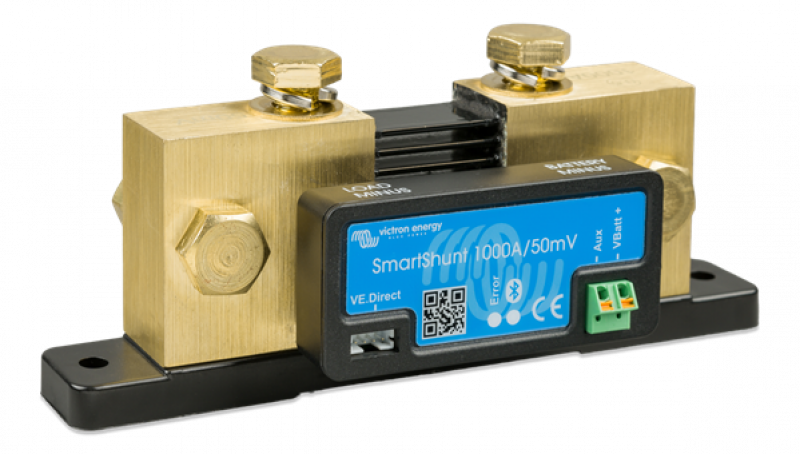

1× Victron SmartShunt 1000A/50mV

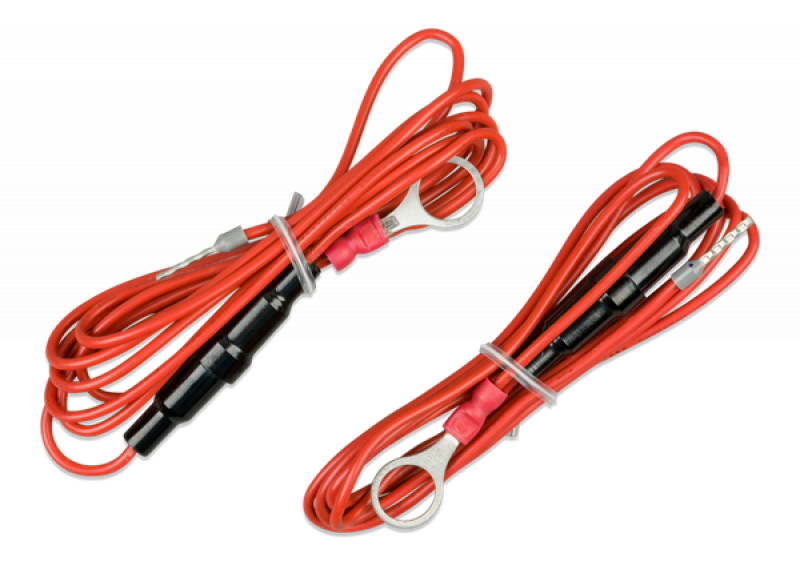

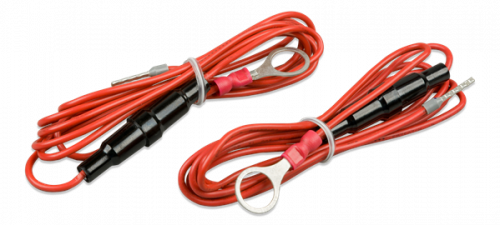

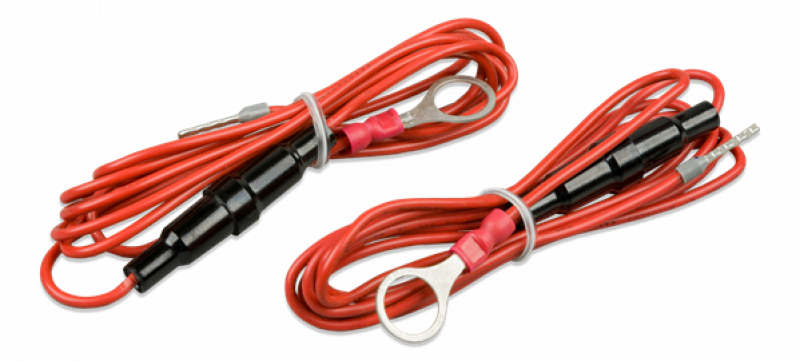

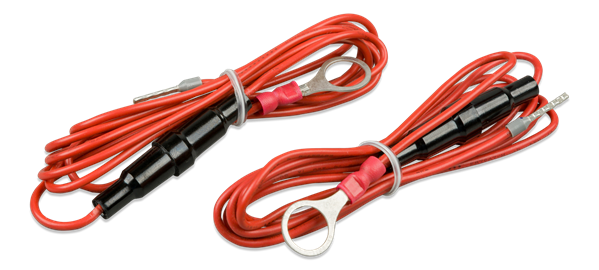

2× abgesicherte Messleitungen

Dokumente

VISHU050210050_Datasheet_SmartShunt_DE
VISHU050210050_Manual_SmartShunt_EN
VISHU050210050_Quick_Install_Guide_SmartShunt_EN
VISHU050210050_AbmessungenSmartShunt_1000A50mV
