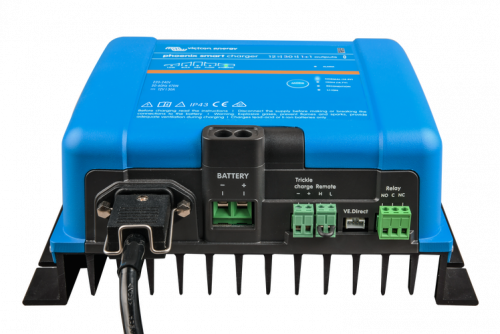

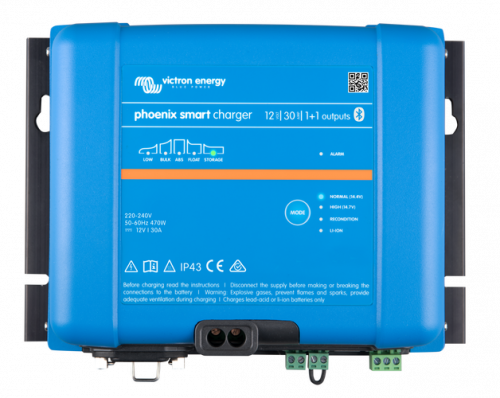

Victron Phoenix Smart IP43 Charger 12/30(1+1) – 12 V Ladegerät 30 A + 4 A Starterausgang
Victron Phoenix Smart IP43 Charger 12/30(1+1) – 12 V Ladegerät 30 A + 4 A Starterausgang
(Art.Nr.: VIPSC123051095)
Der Victron Phoenix Smart IP43 Charger 12/30(1+1) ist ein leistungsfähiges fest installiertes Ladegerät für anspruchsvolle 12-V-Bordnetze. Seine besondere Stärke liegt in der Kombination aus einem kräftigen 30-A-Ausgang für die Verbraucherbank und einem zusätzlichen Ladeausgang für eine Starterbatterie.
30 A für die zyklisch genutzte Verbraucherbank
Der Hauptausgang stellt maximal 30 A Ladestrom zur Verfügung. Damit eignet sich das Ladegerät sehr gut für größere Verbraucherbanken auf Booten, in Wohnmobilen und anderen Fahrzeugen.
Der maximale Ladestrom kann über VictronConnect reduziert und an die jeweilige Batterie angepasst werden. Zusätzlich steht ein Niedrigstrommodus mit 15 A zur Verfügung.
Separater 4-A-Ausgang für die Starterbatterie
Die Bezeichnung 1+1 steht für einen vollwertigen Hauptausgang und einen zusätzlichen Ausgang für die Starterbatterie.
Dieser zweite Ausgang ist auf ungefähr 4 A begrenzt und besitzt eine geringfügig niedrigere Ausgangsspannung. Er ist ausdrücklich zur Nachladung einer normalerweise weitgehend vollen Starterbatterie vorgesehen.
Das entspricht dem typischen Bordnetz: Die Verbraucherbank wird regelmäßig zyklisch entladen, während die Starterbatterie nach einem Motorstart lediglich einen vergleichsweise kleinen Energiebedarf nachladen muss.
Verbraucherbank bestimmt das Ladeprogramm
Bei einer Kombination unterschiedlicher Batteriechemien orientiert sich die eingestellte Ladekennlinie an der Verbraucherbank.
Eine LiFePO4-Verbraucherbatterie kann deshalb problemlos zusammen mit einer klassischen Blei-Starterbatterie eingesetzt werden. Die Starterbatterie ist im Normalbetrieb weitgehend geladen und nimmt über den 4-A-Zusatzausgang nur den tatsächlich benötigten Nachladestrom auf.
Adaptiver mehrstufiger Ladealgorithmus
Für Blei-Säure-Batterien arbeitet der Phoenix Smart IP43 mit einem adaptiven mehrstufigen Ladeverfahren.
Die Absorptionsdauer wird an den vorherigen Entladezustand angepasst. Eine nur gering entladene Batterie wird entsprechend kürzer mit erhöhter Ladespannung behandelt als eine tief entladene Batterie.
Danach folgen Ladeerhaltung und Lagerungsphase. Bei längerer Dauerladung wird die Spannung reduziert, um Gasung und Korrosion zu begrenzen. Regelmäßige Auffrischungsphasen wirken einer langfristigen Selbstentladung entgegen.
Für AGM, GEL, klassische Blei-Säure und LiFePO4
Über MODE-Taste oder VictronConnect stehen integrierte Ladeprogramme für Normal, High und Lithium-Ionen zur Verfügung.
Bei Bedarf können Ladeparameter über VictronConnect individuell an Vorgaben des Batterieherstellers angepasst werden.
Wiederherstellungsmodus für Blei-Batterien
Für geeignete Blei-Säure-Batterien steht eine optionale Recondition-/Wiederherstellungsphase zur Verfügung.
Sie sollte gezielt und nicht als permanentes Standardprogramm eingesetzt werden.
Bluetooth und VictronConnect
Bluetooth ist bereits integriert.
Über VictronConnect lassen sich unter anderem Ladezustand, Batteriespannung, Ladestrom und Ladephase überwachen sowie Ladeparameter konfigurieren.
VE.Smart Networking
Über VE.Smart Networking können beispielsweise Smart Battery Sense, SmartShunt oder BMV-712 Messwerte für Batteriespannung und Batterietemperatur zur Verfügung stellen.
Damit kann das Ladegerät Spannungsverluste zwischen Ladegerät und Batterie besser berücksichtigen und die Ladung präziser steuern.
VE.Direct für GX und VRM
Über die VE.Direct-Schnittstelle kann das Ladegerät in ein Victron-GX-System integriert werden.
In Verbindung beispielsweise mit einem Cerbo GX stehen damit zentrale Systemüberwachung und die Einbindung in das VRM Portal zur Verfügung.
Programmierbares Relais und Remote Ein/Aus
Das integrierte programmierbare Relais kann für Alarm- oder Steuerungsaufgaben verwendet werden.
Zusätzlich besitzt das Ladegerät einen separaten Remote-Ein-/Aus-Eingang.
Stromversorgungsmodus
Der Phoenix Smart IP43 kann auch als geregelte Gleichspannungsversorgung betrieben werden.
Die Ausgangsspannung lässt sich dabei konfigurieren, sodass das Gerät beispielsweise für Wartungs-, Service- oder Versorgungsaufgaben ohne Batterie eingesetzt werden kann.
Lüfterloser Betrieb
Die Kühlung erfolgt vollständig über natürliche Konvektion.
Es gibt keinen Lüfter und damit auch kein Lüftergeräusch. Bis 40 °C Umgebungstemperatur steht der volle Nennladestrom zur Verfügung.
IEC-Netzanschluss
Das Ladegerät besitzt einen IEC 320 C14-Geräteanschluss.
Das 230-V-Netzkabel gehört nicht zum Lieferumfang. Für den Betrieb an einer normalen deutschen Steckdose kann optional ein passendes IEC-Netzkabel mit Schukostecker/CEE 7/7 bestellt werden.
Batteriespannung 12 V
Ausführung 1+1
Hauptladeausgänge 1
Zusätzlicher Starterbatterieausgang 1
Maximaler Ladestrom Hauptausgang 30 A
Ladestrom Starterbatterieausgang max. ca. 4 A
Niedrigstrommodus 15 A
Einstellbarer Ladestrom Ja, über VictronConnect
Minimal einstellbarer Ladestrom bis 25 % des Nennstroms
Eingangsspannungsbereich 85–250 V AC
Volle Leistung ab 100 V AC
Inbetriebnahme ab ca. 90 V AC
DC-Eingangsspannungsbereich 90–375 V DC
Frequenz 45–65 Hz
Leistungsfaktor 1
Rücklaufstrom < 1 mA
Stromverbrauch ohne Last 1 W
Maximaler Wirkungsgrad 95 %
Absorptionsspannung Normal 14,4 V
Erhaltungsspannung Normal 13,8 V
Lagerungsspannung Normal 13,2 V
Absorptionsspannung High 14,7 V
Erhaltungsspannung High 13,8 V
Lagerungsspannung High 13,2 V
Absorptionsspannung Lithium 14,2 V
Lagerungsspannung Lithium 13,5 V
Ladealgorithmus 6-stufig adaptiv, 3-stufig für Lithium
Temperaturkompensation Standard -16 mV/°C
Bluetooth Ja, integriert
VictronConnect Ja
VE.Smart Networking Ja
VE.Direct Ja
GX-Integration Ja, über VE.Direct
VRM-Integration Ja, über GX-System
Ferngesteuerte Ein-/Aus-Schaltung Ja
Programmierbares Relais Ja
Relaisbelastbarkeit 5 A bis 250 V AC / 5 A bis 28 V DC
Stromversorgungsmodus Ja
Schutz Verpolung, Ausgangskurzschluss, Übertemperatur
Betriebstemperatur -20 bis +60 °C
Volle Nennleistung bis +40 °C
Kühlung Natürliche Konvektion, lüfterlos
Feuchtigkeit max. 95 %, nicht kondensierend
Gehäuse Aluminium, blau RAL 5012
Schutzart Elektronik IP43
Schutzart Anschlussbereich IP22
Batterieanschluss Schraubanschlüsse bis 16 mm²
AC-Anschluss IEC 320 C14
Netzkabel Separat zu bestellen
Gewicht 2,7 kg
Abmessungen H × B × T 180 × 249 × 116 mm
Mit 30 A empfehlen wir dieses Ladegerät für eine Verbraucherbank von ungefähr 150–300 Ah, wenn wir unseren üblichen Richtwert von etwa 10–20 % Ladestrom zugrunde legen.
Bei 150 Ah entsprechen 30 A 20 %, bei 200 Ah 15 % und bei 300 Ah 10 %.
Der zusätzliche Starterausgang muss dabei nicht in die Berechnung der Verbraucherbank einbezogen werden. Eine beispielsweise 200-Ah-LiFePO4-Verbraucherbank zusammen mit einer 80-Ah-Blei-Starterbatterie ist daher eine vollkommen sinnvolle Kombination.
Die Verbraucherbank bestimmt das Ladeprofil. Die Starterbatterie wird über den auf ca. 4 A begrenzten zweiten Ausgang lediglich nachgeladen.
Die 1+1-Ausführung empfehlen wir besonders dann, wenn genau eine Verbraucherbank und eine Starterbatterie vorhanden sind. Sollen dagegen drei voneinander getrennte Batteriebänke vollwertig geladen werden, ist die 3-Ausgangs-Version interessanter.
Für komplexere Victron-Systeme ist die vorhandene VE.Direct-Schnittstelle ein wesentlicher Vorteil gegenüber einfacheren Stand-alone-Ladegeräten: Ein Cerbo GX kann das Ladegerät gemeinsam mit Batterieüberwachung, Solarreglern und weiteren Victron-Komponenten erfassen.
Bitte beachten: Das Gerät besitzt keinen fest angeschlossenen Schukostecker. Für Deutschland wird zusätzlich das IEC-Netzkabel auf CEE 7/7 benötigt.
- 1× Victron Phoenix Smart IP43 Charger 12/30(1+1)
- Montagehalterung
- Netzkabel nicht enthalten
