Victron Shunt 500A/50mV – Original Ersatzshunt für BMV Batteriemonitore
Victron Shunt 500A/50mV – Original Ersatzshunt für BMV Batteriemonitore
(Art.Nr.: VISHU500050100)
Victron Shunt 500A/50mV – Original Ersatzshunt für BMV Batteriemonitore
wishlist Auf den Merkzettel

Victron Shunt 500A/50mV – Original Ersatzshunt für BMV Batteriemonitore

Lieferzeit:
ca. 3-4 Tage (auf Lager) ca. 3-4 Tage (auf Lager) (Ausland abweichend)
Lagerbestand: 1 St
Versandgewicht: 0.35 kg je St
28,56 EUR

inkl. 19% MwSt. zzgl. Versand

St:
Frage zum Produkt
Hinweis zur gesetzlichen Gewährleistung
EU GARAN-Label zur Haltbarkeitsgarantie
EU GARAN-Label zur Haltbarkeitsgarantie
Weitere Garantieinformationen
Beschreibung

Der 500-A-Shunt ist das eigentliche Hochstrom-Messelement vieler klassischer Victron BMV-Systeme.

500 A entsprechen der Standardgröße vieler BMVs

Victron liefert verschiedene BMV-Batteriemonitore serienmäßig mit einem 500 A / 50 mV Shunt aus. Datasheet-BMV-700-series-DE.pdfPDF

Dieser Artikel bietet den entsprechenden passiven Ersatzshunt ohne Elektronik.

Wie funktioniert der Shunt?

Bei einem Strom von 500 A fällt über dem Shunt eine Spannung von 50 mV ab.

Die BMV-Elektronik misst diesen Spannungsabfall sehr genau und berechnet daraus den Strom.

Ersatz statt kompletter Batteriemonitor

Wenn lediglich der Hochstromshunt beschädigt oder ersetzt werden muss, ist kein kompletter neuer BMV erforderlich.

Die vorhandene Elektronik kann übernommen werden.

Auch für eigene Messsysteme geeignet

Grundsätzlich kann der Shunt auch in anderen Messsystemen eingesetzt werden, die einen 500-A-/50-mV-Messwiderstand voraussetzen.

Technische Daten

Produkttyp Passiver Präzisionsshunt
Nennstrom 500 A
Messspannung 50 mV
Messwiderstand 0,1 mΩ
Auswerteelektronik Nein
Bluetooth Nein
VE.Direct Nein
Anschluss Hochstrombolzen M10
Artikelnummer SHU050050100
Abmessungen H × B × T 45 × 28 × 120 mm
Typische Anwendung Ersatz für BMV Standardshunt

Kaufberatung

Dieser Artikel ist die richtige Wahl, wenn ein vorhandener BMV weiterhin mit seinem serienmäßigen 500-A-Messbereich betrieben werden soll und lediglich der Shunt ersetzt werden muss.

Soll dagegen ein höherer Strom gemessen werden, empfiehlt sich ein 1000-, 2000- oder 6000-A-Shunt und eine entsprechende Neukonfiguration des Batteriemonitors.

Lieferumfang
  • 1× Victron Shunt 500A/50mV
  • ohne elektronische Auswerteplatine
Dokumente

Hersteller Informationen

VICTRON ENERGY

Victron Energy B.V.
De Paal 35
1351 JG Almere
Niederlande
E-mail: sales@victronenergy.com


http://www.victronenergy.de

Zubehör

Victron Shunt 6000A/50mV – extremer Hochstrom-Messshunt für BMV-Systeme
Victron Shunt 6000A/50mV – extremer Hochstrom-Messshunt für BMV-Systeme
Der Victron Shunt 6000A/50mV ist ein passiver Präzisionsshunt für außergewöhnlich leistungsstarke Gleichstromanlagen mit mehreren tausend Ampere. Er enthält keine Elektronik und kann unter anderem zum Umbau kompatibler Victron BMV-Batteriemonitore auf einen Messbereich bis 6000 A verwendet werden. Das Gerät ist damit für industrielle, maritime oder elektrische Antriebssysteme mit sehr hohen Gesamtströmen vorgesehen.
259,42 EUR

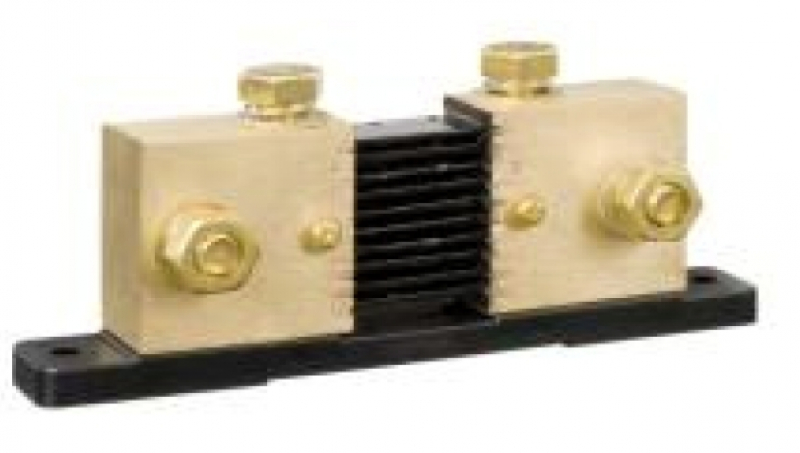

Victron Shunt 1000A/50mV – Upgrade- und Ersatzshunt für BMV Batteriemonitore
