Dieser Artikel ist kein eigenständiger Batteriemonitor.

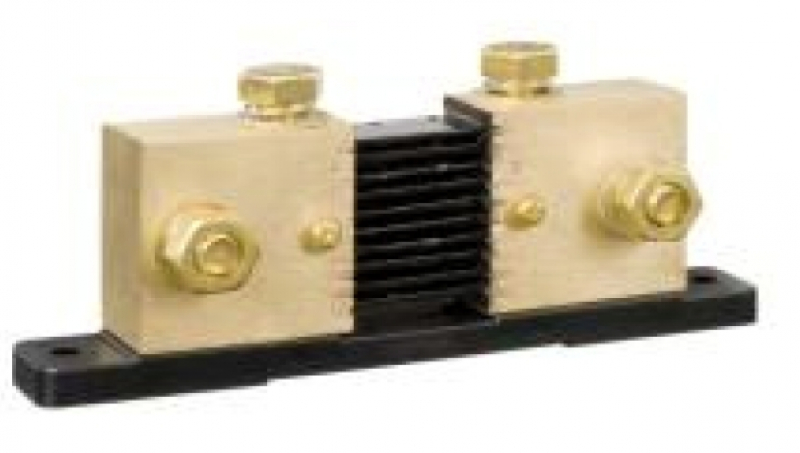

Der 1000A/50mV-Shunt ist ausschließlich der präzise Messwiderstand für den Strompfad.
Für Systeme oberhalb 500 A
Viele Victron-BMV-Geräte werden serienmäßig mit einem 500-A-/50-mV-Shunt ausgeliefert.
Wenn in der Anlage höhere Ströme auftreten können, muss der Messbereich entsprechend erweitert werden.
Victron beschreibt ausdrücklich, dass die Elektronikplatine vom vorhandenen Shunt abgeschraubt und auf einen größeren Shunt montiert werden kann. Shunts bis 9999 A und 75 mV sind grundsätzlich konfigurierbar; Victron nennt 1000 A, 2000 A und 6000 A als verfügbare größere Varianten.
50 mV bei 1000 A
Bei 1000 A Stromfluss entsteht über dem Shunt eine Messspannung von 50 mV.
Der BMV wertet diesen Spannungsabfall aus und berechnet daraus den Batteriestrom.
BMV muss neu konfiguriert werden
Nach dem Umbau muss in den Einstellungen des Batteriemonitors die neue Shunt-Stromstärke eingetragen werden.
Bleibt der BMV auf 500 A eingestellt, zeigt er falsche Strom- und Kapazitätswerte an.
Keine eigene Kommunikation
Der passive Shunt besitzt:
- kein Bluetooth
- kein VE.Direct
- kein Display
- keine eigene Elektronik
All diese Funktionen stammen weiterhin vom angeschlossenen Batteriemonitor.
