Der 6000-A-Shunt bildet die obere Größenklasse der von Victron für BMV-Anwendungen angebotenen alternativen Shunts.
6000 A erzeugen 50 mV
Bei Nennstrom entsteht am Shunt ein definierter Spannungsabfall von 50 mV.
Die angeschlossene Messelektronik kann daraus den tatsächlichen Strom errechnen.
Victron unterstützt alternative BMV-Shunts
Victron beschreibt ausdrücklich den Umbau der BMV-Elektronik auf größere Shunts und nennt dabei 1000 A, 2000 A und 6000 A als verfügbare Alternativen. Handbuch BMV-710H.pdfPDF
Kein SmartShunt
Dieser Artikel darf nicht mit einem SmartShunt verwechselt werden.
Es gibt:
- kein Bluetooth
- keine VictronConnect-Anbindung
- kein VE.Direct
- keine eigene Ladezustandsberechnung
Erst die angeschlossene BMV- oder andere Messelektronik übernimmt diese Funktionen.

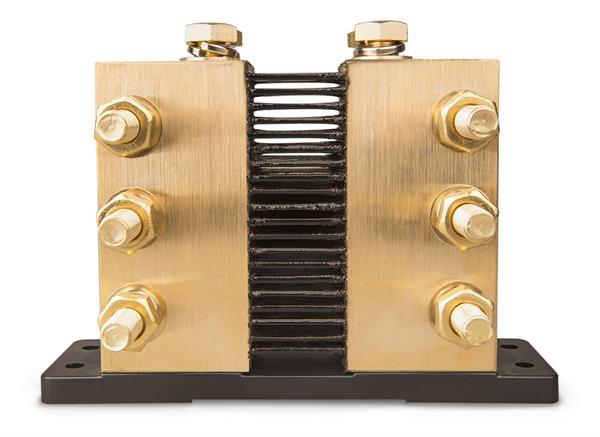

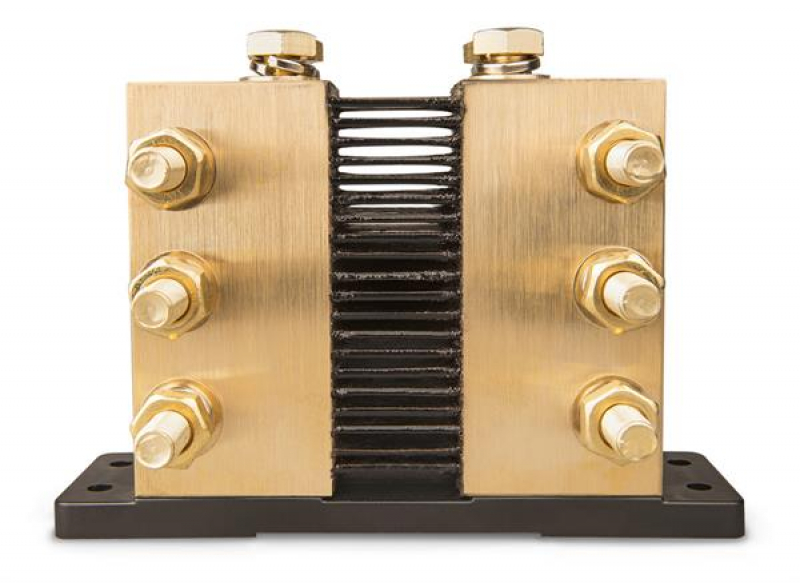

Mechanisch für extreme Ströme ausgelegt

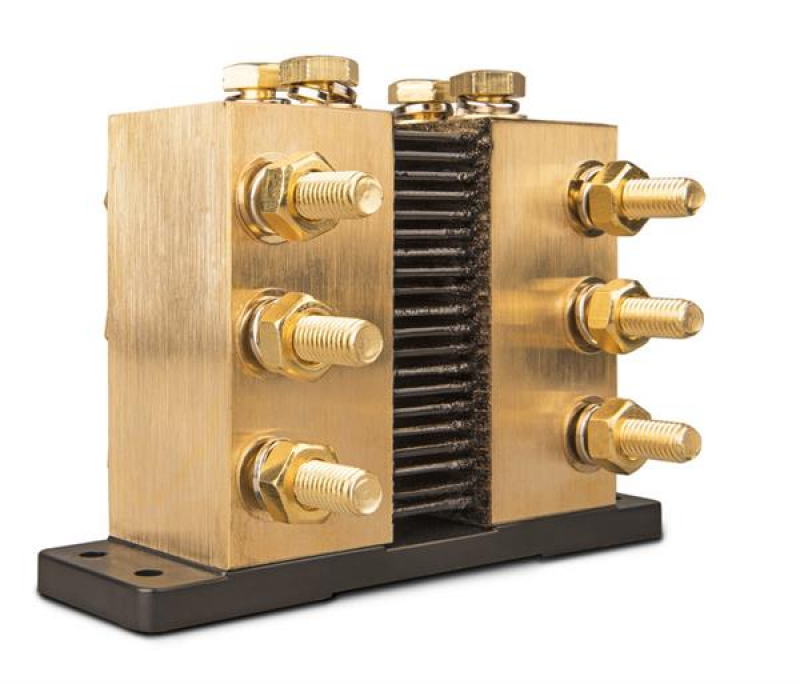

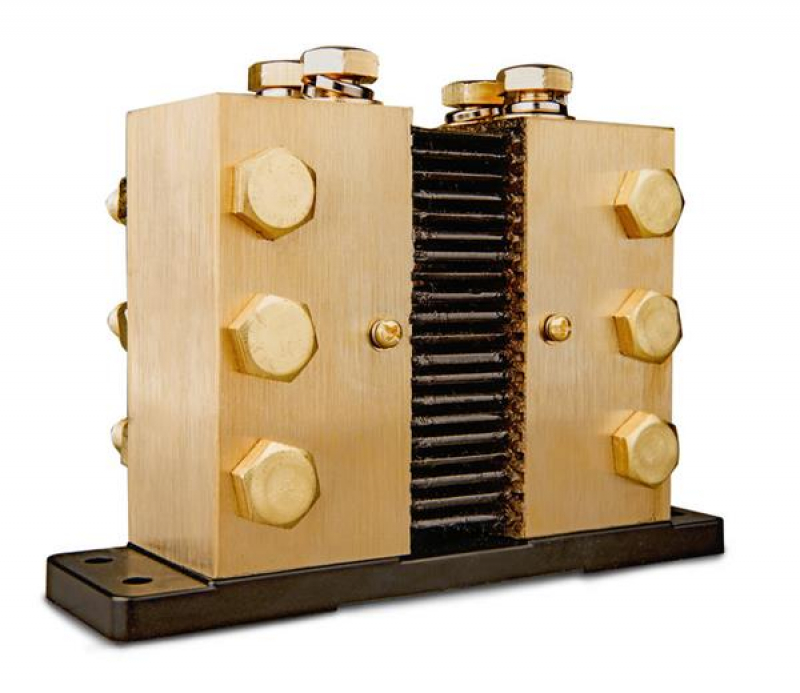

Der Shunt besitzt eine entsprechend massive Bauform und mehrere Hochstromanschlüsse.
Victrons Maßzeichnung weist für den 6000-A-Shunt eine Gesamtlänge von 168 mm und eine deutlich breitere Bauform als bei den kleineren Varianten aus. Victron Energy
Anlage muss ebenso leistungsfähig dimensioniert sein
Ein Shunt dieser Größe ergibt nur in Systemen Sinn, deren gesamte DC-Infrastruktur für mehrere tausend Ampere ausgelegt ist.
