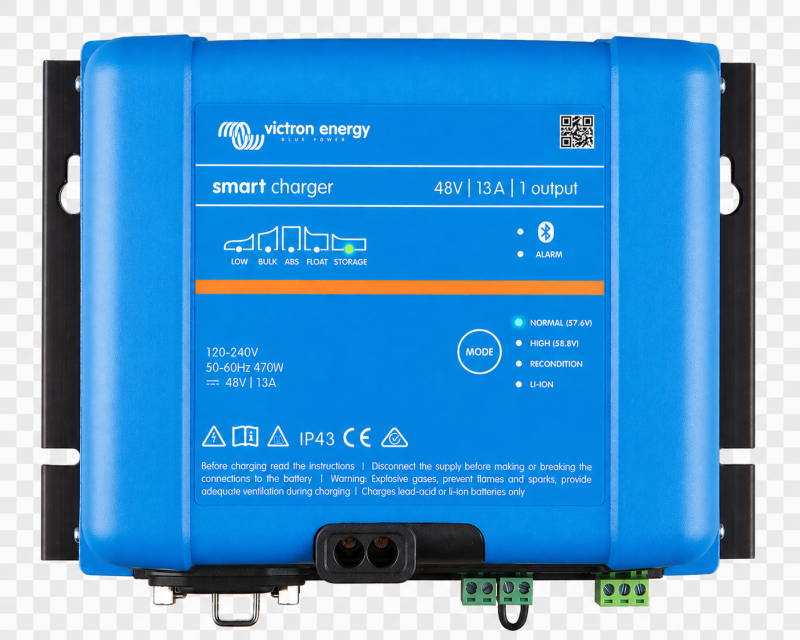

Victron Phoenix Smart IP43 Charger 48/13(1) – 48 V Smart-Ladegerät 13 A
Victron Phoenix Smart IP43 Charger 48/13(1) – 48 V Smart-Ladegerät 13 A
(Art.Nr.: VIPSC481350095)
Der Victron Phoenix Smart IP43 Charger 48/13(1) ist die 48-V-Ausführung der professionellen Smart-IP43-Ladegeräteserie.
Er eignet sich für einzelne 48-V-Verbraucherbänke in Marine-, Fahrzeug-, Insel- und stationären Anwendungen.
13 A für 48-V-Systeme
Der maximale Ladestrom beträgt 13 A.
Der integrierte Niedrigstrommodus reduziert ihn auf 6,5 A. Über VictronConnect kann die Strombegrenzung zusätzlich individuell angepasst werden.
Ein Batterieausgang
Das 48/13 besitzt einen einzigen vollwertigen Ladeausgang.
Die gesamte Ladeleistung steht damit einer 48-V-Batteriebank zur Verfügung.
Normal-, High- und Lithium-Profile
Für verschiedene Batterietypen stehen voreingestellte Lademodi bereit.
Die Standardwerte können über VictronConnect bei Bedarf an die Vorgaben des Batterieherstellers angepasst werden.
48-V-Ladespannungen
Im Normalmodus beträgt die Absorptionsspannung 57,6 V, die Erhaltungsspannung 55,2 V und die Lagerungsspannung 52,8 V.
Im High-Modus beträgt die Absorptionsspannung 58,8 V.
Für Lithium ist eine Absorptionsspannung von 56,8 V und eine Speicherspannung von 54,0 V vorgesehen.
Adaptives Batteriemanagement
Bei Blei-Säure-Batterien wird die Dauer der Absorptionsphase an den Entladezustand angepasst.
Das vermeidet sowohl unzureichende Ladung nach tiefer Entladung als auch unnötig lange Zeiten bei hoher Ladespannung.
Lagerungsmodus
Bei länger angeschlossener Batterie reduziert das Ladegerät die Spannung und minimiert dadurch die Belastung einer Blei-Säure-Batterie während längerer Standzeiten.
Wiederherstellung
Eine optionale Recondition-Phase kann bei geeigneten Blei-Säure-Batterien aktiviert werden.
Temperaturkompensation
Die Standard-Temperaturkompensation beträgt bei der 48-V-Ausführung -64 mV/°C.
Im Lithium-Modus wird keine Temperaturkompensation verwendet.
Bluetooth und VictronConnect
Über VictronConnect stehen Einrichtung, Diagnose, Ladehistorie und individuelle Parameter zur Verfügung.
VE.Smart Networking
Kompatible externe Sensoren können Batteriespannung und Temperatur direkt an das Ladegerät übermitteln.
VE.Direct und GX
Die VE.Direct-Schnittstelle ermöglicht eine vollständige Integration in ein Cerbo GX oder anderes GX-Gerät.
Dadurch kann das Ladegerät zusammen mit Wechselrichtern, Solarreglern und Batterieüberwachung im VRM Portal dargestellt werden.
Programmierbares Relais und Remote
Für externe Steuerungen stehen Remote Ein/Aus und ein programmierbares Relais zur Verfügung.
Stromversorgungsmodus
Der Phoenix Smart IP43 kann als geregelte 48-V-Gleichspannungsversorgung genutzt werden.
Hoher Wirkungsgrad und lüfterlos
Mit maximal 96 % Wirkungsgrad arbeitet das Gerät effizient und kann vollständig über natürliche Konvektion gekühlt werden.
IEC-Netzanschluss
Der AC-Anschluss ist als IEC 320 C14 ausgeführt.
Das passende Netzkabel auf CEE 7/7 beziehungsweise Schukostecker gehört nicht zum Lieferumfang und wird separat angeboten.
Batteriespannung 48 V
Ausführung 1 Ausgang
Batterieausgänge 1
Maximaler Ladestrom 13 A
Niedrigstrommodus 6,5 A
Ladestrom konfigurierbar Ja
Eingangsspannung 85–250 V AC
Volle Leistung ab 100 V AC
Inbetriebnahme ab ca. 90 V AC
DC-Eingang 90–375 V DC
Frequenz 45–65 Hz
Leistungsfaktor 1
Rücklaufstrom < 1 mA
Stromverbrauch ohne Last 1 W
Maximaler Wirkungsgrad 96 %
Absorption Normal 57,6 V
Erhaltung Normal 55,2 V
Lagerung Normal 52,8 V
Absorption High 58,8 V
Erhaltung High 55,2 V
Lagerung High 52,8 V
Absorption Lithium 56,8 V
Lagerung Lithium 54,0 V
Wiederherstellung Normal 64,8 V
Wiederherstellung High 66,0 V
Ladealgorithmus 6-stufig adaptiv
Lithium-Ladealgorithmus 3-stufig
Temperaturkompensation -64 mV/°C
Bluetooth Ja
VictronConnect Ja
VE.Smart Networking Ja
VE.Direct Ja
GX-Integration Ja
VRM-Integration Ja
Remote Ein/Aus Ja
Programmierbares Relais Ja
Relais SPDT, 5 A bis 250 V AC / 5 A bis 28 V DC
Stromversorgungsmodus Ja
Schutz Verpolung, Ausgangskurzschluss, Übertemperatur
Betriebstemperatur -20 bis +60 °C
Volle Nennleistung bis +40 °C
Kühlung Natürliche Konvektion, lüfterlos
Feuchtigkeit max. 95 %, nicht kondensierend
Material Aluminium
Farbe Blau RAL 5012
Schutzart Elektronik IP43
Schutzart Anschlussbereich IP22
Batterieanschluss Schraubanschlüsse bis 16 mm²
AC-Anschluss IEC 320 C14
Netzkabel Separat zu bestellen
Gewicht 2,7 kg
Abmessungen H × B × T 180 × 249 × 116 mm
Mit 13 A empfehlen wir das 48/13 für Verbraucherbanken von ungefähr 65–130 Ah.
Bei 65 Ah entsprechen 13 A genau 20 %, bei 100 Ah 13 % und bei 130 Ah 10 %.
Bei größeren 48-V-Speichern – beispielsweise 200 Ah – lädt das Gerät selbstverständlich ebenfalls, allerdings entspricht 13 A dann nur noch 6,5 % der Kapazität und die Ladezeit verlängert sich entsprechend.
Bei LiFePO4-Systemen sollte insbesondere auf die vom Batteriehersteller vorgegebenen Ladeparameter und die BMS-Freigabe geachtet werden. Falls die Standardwerte des integrierten Lithium-Profils nicht passen, können die Parameter über VictronConnect angepasst werden.
Für ein vollständiges Victron-System ist die VE.Direct-Schnittstelle besonders interessant. Dadurch kann auch dieses reine Ladegerät in Cerbo GX und VRM integriert und zusammen mit Wechselrichter, MPPT und Batterieüberwachung dargestellt werden.
Das 48/13 besitzt nur einen Batterieausgang. Separate 48-V-Batteriebänke benötigen daher eine eigene Lade- beziehungsweise Verteilungslösung.
Und auch bei diesem Modell unbedingt beachten: Das Netzkabel gehört nicht zum Lieferumfang. Für eine deutsche Schuko-Steckdose wird das separat erhältliche IEC-C14-auf-CEE-7/7-Kabel benötigt.
- 1× Victron Phoenix Smart IP43 Charger 48/13(1)
- Montagehalterung
- Netzkabel nicht enthalten
