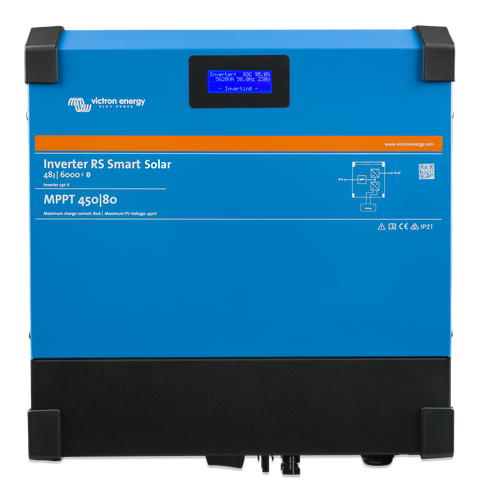

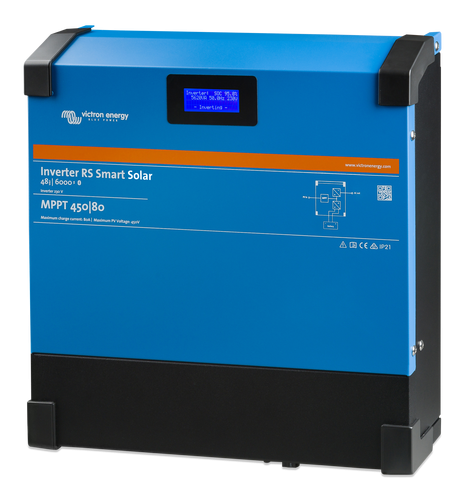

Victron Inverter RS 48/6000 230V SmartSolar – 48 V Solar-Wechselrichter mit 2× MPPT
Victron Inverter RS 48/6000 230V SmartSolar – 48 V Solar-Wechselrichter mit 2× MPPT
(Art.Nr.: VIPIN482601000)
Shop-Titel
Victron Inverter RS 48/6000 230V SmartSolar – 48 V Solar-Wechselrichter mit 2× MPPT
Kurzbeschreibung
Leistungsstarker netzunabhängiger 48-V-Solar-Wechselrichter mit 6-kVA-Geräteklasse, bis zu 5.300 W kontinuierlicher AC-Ausgangsleistung, 9 kW Spitzenleistung und integriertem Hochvolt-Solarregler mit zwei unabhängigen 450-V-/3-kW-PV-Eingängen. Mit insgesamt bis zu 6 kWp PV, integriertem Bluetooth und Display, VE.Can, VE.Direct, eingebautem PV-Isolator sowie Parallel- und Dreiphasenbetrieb.
Hauptbeschreibung
Der Victron Inverter RS 48/6000 230V SmartSolar ist ein moderner 48-V-Solar-Wechselrichter für netzunabhängige Energiesysteme. Er kombiniert einen leistungsfähigen Sinus-Wechselrichter, einen bidirektionalen DC/DC-Wandler und einen integrierten Hochvolt-MPPT-Solarregler in einem kompakten Gerät.
Das Besondere gegenüber dem normalen Inverter RS 48/6000 Smart sind die zwei integrierten PV-Eingänge mit jeweils bis zu 3 kW. Dadurch können bis zu 6 kWp PV-Leistung direkt am Gerät angeschlossen werden.
Bis zu 5.300 W kontinuierliche AC-Leistung
Der Wechselrichter erzeugt eine reine Sinusspannung von 230 V AC ± 2 %.
Die kontinuierliche Ausgangsleistung hängt von der Batteriespannung ab und steigt bei 25 °C linear von 4.800 W bei 46 V DC auf 5.300 W bei 52 V DC.
Bei 40 °C stehen noch 4.500 W, bei 65 °C 3.000 W zur Verfügung.
Der maximale Dauerstrom des Wechselrichters beträgt 25 A AC.
Hohe Spitzenleistung für anspruchsvolle Verbraucher
Kurzzeitig kann der Inverter RS SmartSolar 9 kW für 3 Sekunden beziehungsweise 7 kW für 4 Minuten bereitstellen.
Damit besitzt das Gerät erhebliche Leistungsreserven für Verbraucher mit hohen Einschaltströmen.
Der Kurzschlussausgangsstrom beträgt 45 A.
Zwei unabhängige 450-V-MPPT-Eingänge
Der integrierte Solarregler verfügt über zwei PV-Tracker mit jeweils bis zu 3.000 W.
Die Gesamtleistung beträgt maximal 6.000 W DC-Solarladeleistung.
Der MPPT-Betriebsspannungsbereich liegt zwischen 65 und 450 V DC. Die Anlaufspannung beträgt 120 V.
Der normale maximale PV-Eingangsstrom beträgt 12 A. Der maximale Verpolungs- beziehungsweise Kurzschlussstrom beträgt 16 A.
Ideal für zwei unterschiedlich ausgelegte PV-Felder
Durch die beiden getrennten Tracker können zwei PV-Felder unabhängig voneinander betrieben werden.
Das ist besonders sinnvoll, wenn die Modulfelder unterschiedliche Ausrichtungen, Neigungen oder Verschattungsbedingungen besitzen.

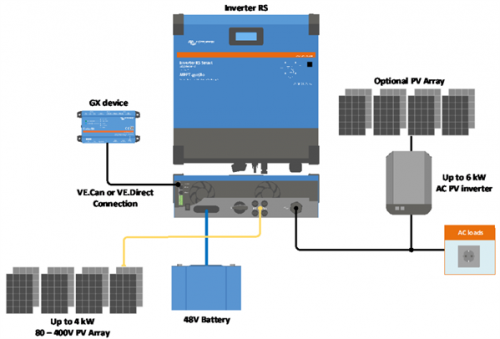

Auf Seite 1 des Datenblatts zeigt Victron das typische Systemprinzip mit zwei separaten PV-Feldern, die jeweils an einen eigenen Tracker angeschlossen werden. Zusätzlich kann optional sogar ein weiterer AC-gekoppelter PV-Wechselrichter ergänzt werden.
Großer MPPT-Spannungsbereich
Mit einem MPPT-Bereich von 65 bis 450 V DC können relativ lange PV-Strings aufgebaut werden.
Victron weist allerdings ausdrücklich darauf hin, dass die PV-Leerlaufspannung auch von der Batteriespannung begrenzt wird. Als Faustregel nennt das Datenblatt, dass die PV-Leerlaufspannung die achtfache Erhaltungsspannung der Batterie nicht überschreiten sollte.
Bei einer Batteriespannung von maximal 50 V nennt Victron daher maximal 400 V PV-Leerlaufspannung als Beispiel.
Integrierter PV-Isolator
Ein praktisches Merkmal ist der eingebaute PV-Trennschalter.
Die beiden an den MC4-Anschlüssen angeschlossenen PV-Strings können mit einem großen Schalter auf der Unterseite des Gerätes sicher vom Wechselrichter getrennt werden.
Bidirektionaler DC/DC-Wandler
Victron beschreibt den Inverter RS SmartSolar als Kombination aus Wechselrichter, bidirektionalem DC/DC-Wandler und MPPT.
Bei Solarüberschuss wird die Batterie geladen. Wird mehr AC-Leistung benötigt als aktuell aus PV zur Verfügung steht, liefert die Batterie über den DC/DC-Wandler zusätzliche Energie an den Wechselrichter.
Bis zu 100 A kombinierter Ladestrom
Der maximal kombinierte Ladestrom beträgt 100 A.
Die Standard-Ladespannung beträgt 57,6 V in der Konstantspannungsphase und 55,2 V in der Erhaltungsladung.
Der programmierbare Ladespannungsbereich liegt zwischen 36 und 60 V.
Ein Batterietemperatursensor wird mitgeliefert, zusätzlich steht eine Batteriespannungsmessung zur Verfügung.
AC-gekoppelte PV zusätzlich möglich
Zusätzlich zur direkt angeschlossenen DC-Solarleistung kann ein externer PV-Wechselrichter an den AC-Ausgang angeschlossen werden.
Das Datenblatt nennt eine maximale AC-gekoppelte Solarladeleistung von 5.000 W.
Damit kann die Solaranlage über die integrierten Tracker hinaus erweitert werden.
Bluetooth, Display und VictronConnect
Bluetooth ist bereits integriert.
Über die VictronConnect App lassen sich Batterie-, Wechselrichter- und Solarparameter überwachen und Einstellungen verändern.
Zusätzlich besitzt das Gerät ein integriertes Display, auf dem diese wesentlichen Betriebsparameter direkt angezeigt werden.
VE.Can für GX und VRM
Für umfangreiche Systemüberwachung kann der Inverter RS SmartSolar über VE.Can mit einem GX-Gerät verbunden werden.
Damit stehen unter anderem Datenprotokollierung, Fernwartung und VRM zur Verfügung.
Victron weist ausdrücklich darauf hin, dass für die Verbindung zu einem GX-Gerät VE.Can verwendet werden muss. VE.Direct ist dagegen für den GlobalLink 520 vorgesehen.
Parallelbetrieb und Dreiphasensysteme
Der Inverter RS SmartSolar unterstützt bis zu 12 parallel geschaltete Geräte.
In einem Dreiphasensystem können bis zu vier Geräte pro Phase eingesetzt werden.
Damit lässt sich die RS-Plattform auch für sehr große netzunabhängige Systeme skalieren.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–62 V
Minimale Anlaufspannung Wechselrichter 41 V
Abschaltung bei schwacher Batterie 37,2 V, einstellbar
Neustart bei schwacher Batterie 43,6 V, einstellbar
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %, auf 60 Hz einstellbar
Maximaler Dauerstrom Wechselrichter 25 A AC
Dauerleistung bei 25 °C 4.800 W bei 46 V bis 5.300 W bei 52 V
Dauerleistung bei 40 °C 4.500 W
Dauerleistung bei 65 °C 3.000 W
Spitzenleistung 9 kW für 3 Sekunden / 7 kW für 4 Minuten
Kurzschlussausgangsstrom 45 A
Wirkungsgrad 96,5 % bei 1 kW / 94 % bei 5 kW
Leerlaufverbrauch 20 W
Solartracker 2 unabhängige MPPT-Tracker
Maximale PV-Spannung 450 V DC
PV-Anlaufspannung 120 V DC
MPPT-Betriebsspannungsbereich 65–450 V DC
Maximaler betrieblicher PV-Eingangsstrom 12 A
Maximaler PV-Kurzschluss-/Verpolungsstrom 16 A
Maximale DC-Solarladeleistung 6.000 W gesamt
Maximale DC-Solarladeleistung pro Tracker 3.000 W
Erdschlussauslösepegel 30 mA
Isolationsausfall-Erkennungspegel 100 kΩ
Programmierbarer Ladespannungsbereich 36–60 V
Standard-Konstantspannung 57,6 V
Standard-Erhaltungsspannung 55,2 V
Maximale AC-gekoppelte Solarladeleistung 5.000 W
Maximaler kombinierter Ladestrom 100 A
Batterietemperatursensor Ja, mitgeliefert
Batteriespannungsmessung Ja
PV-Isolator Ja, integriert
Parallelbetrieb Ja, bis zu 12 Geräte
Dreiphasenbetrieb Ja, bis zu 4 Geräte pro Phase
Programmierbares Relais Ja
Programmierbare analoge/digitale I/O 2×
VE.Can Ja
VE.Direct Ja
Bluetooth Ja, integriert
Display Ja, integriert
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Kühlung Gebläselüftung
Maximale Betriebshöhe 2.000 m
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP21
Batterieanschluss M8-Bolzen
AC-Anschluss Schraubklemmen bis 10 mm²
Gewicht 11 kg
Abmessungen H × B × T 425 × 440 × 125 mm
Der Victron Inverter RS 48/6000 SmartSolar ist besonders interessant, wenn eine leistungsfähige netzunabhängige 48-V-Solaranlage aufgebaut werden soll und Wechselrichter sowie Hochvolt-Solarregler möglichst kompakt in einem Gerät zusammengefasst werden sollen.
Sein größter Vorteil gegenüber dem normalen Inverter RS 48/6000 Smart liegt bei den beiden integrierten MPPT-Trackern. Während beim normalen Inverter RS separate SmartSolar-Regler benötigt werden, können hier direkt bis zu 6 kWp PV angeschlossen werden.
Die Aufteilung auf zwei unabhängige 3-kW-Tracker ist besonders praktisch bei zwei unterschiedlich ausgerichteten PV-Flächen. Beide Felder können unabhängig im jeweiligen optimalen Arbeitspunkt betrieben werden.
Gegenüber einem klassischen SmartSolar 250-V-Regler bietet die RS-Plattform mit bis zu 450 V PV-Spannung die Möglichkeit längerer Strings. Dadurch sinken die Ströme auf der PV-Seite und die Leitungsverluste können reduziert werden.
Die höhere PV-Spannung stellt allerdings auch höhere Anforderungen an Planung, Installation, Trenntechnik und Isolation. Die Stringauslegung muss deshalb besonders sorgfältig erfolgen.
Wichtig ist auch die Grenze von 3.000 W pro Tracker. Die Gesamtleistung von 6 kW kann nur genutzt werden, wenn die PV-Leistung sinnvoll auf beide Tracker verteilt wird.
Zusätzlich ist der maximale betriebliche PV-Eingangsstrom von 12 A pro Tracker zu beachten.
Der integrierte PV-Isolator ist gegenüber vielen modularen Lösungen ein praktischer Vorteil, weil die beiden PV-Strings direkt am Gerät abgeschaltet werden können.
Gegenüber dem Multi RS Solar 48/6000/100-450/100 gibt es einen entscheidenden Unterschied: Der Inverter RS SmartSolar besitzt keinen normalen AC-Eingang, keinen Landstrom-/Generator-Lader, keinen Transferschalter sowie kein PowerControl oder PowerAssist.
Er ist deshalb primär für netzunabhängige Solar- und Batteriesysteme gedacht.
Wenn Landstrom, Generator oder Netz regelmäßig direkt eingebunden werden sollen, ist der Multi RS Solar die funktional deutlich umfangreichere Lösung.
Soll dagegen ein reines Offgrid-System aufgebaut werden, in dem die Batterie hauptsächlich aus Solarenergie geladen wird, ist der Inverter RS SmartSolar konzeptionell sehr passend.
Auch gegenüber einer modularen Lösung aus Phoenix beziehungsweise Inverter RS plus separaten SmartSolar-Reglern gibt es Vor- und Nachteile.
Der RS SmartSolar ist kompakter, leichter und benötigt weniger externe Verkabelung.
Separate MPPT-Regler bieten dagegen mehr Flexibilität bei Anzahl, Position und Dimensionierung der einzelnen Solartracker. Bei drei oder mehr unterschiedlich ausgerichteten PV-Feldern kann eine modulare Lösung deshalb sinnvoller sein.
Ein weiterer großer Vorteil der RS-Plattform ist die Mehrgerätefähigkeit. Bis zu 12 Wechselrichter können parallel betrieben werden; in einem Dreiphasensystem sind bis zu vier Geräte pro Phase möglich.
Damit eignet sich der Inverter RS SmartSolar nicht nur für einzelne Anlagen, sondern auch für deutlich größere Systeme.
Für solche Anlagen empfehlen wir ein separates GX-Gerät wie den Cerbo GX. Die Verbindung erfolgt über VE.Can. Darüber können Wechselrichter, Batterie, Energiezähler und weitere Komponenten zentral überwacht und über VRM aus der Ferne verwaltet werden.
Das Gerät ist daher besonders attraktiv, wenn hohe AC-Leistung, integrierte Hochvolt-PV, zwei unabhängige Tracker, geringes Gewicht und spätere Skalierbarkeit in einer 48-V-Offgrid-Anlage gefragt sind.
- 1× Victron Inverter RS 48/6000 230V SmartSolar
- 1× Batterietemperatursensor
