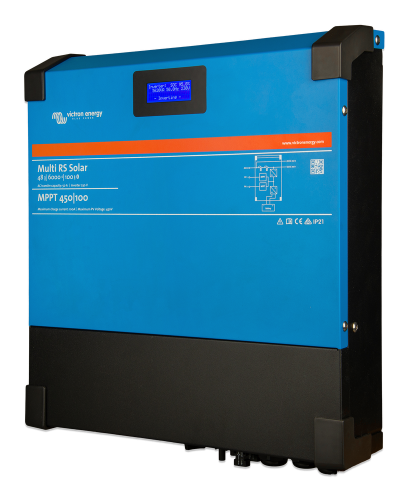

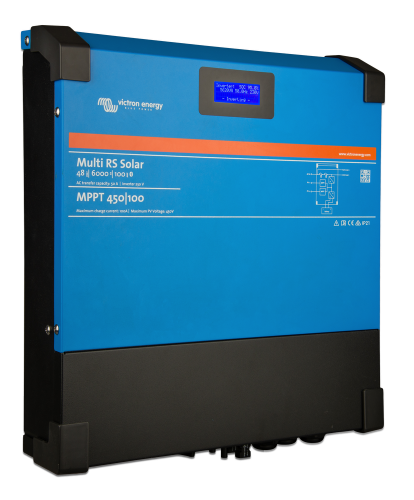

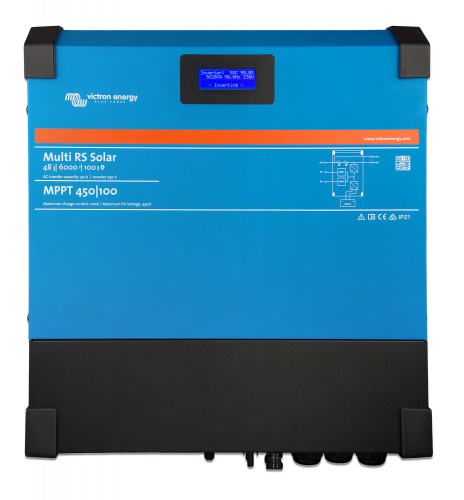

Victron Multi RS Solar 48/6000/100-450/100 2 Tracker – 48 V Hybrid-Wechselrichter/Ladegerät mit MPPT
Victron Multi RS Solar 48/6000/100-450/100 2 Tracker – 48 V Hybrid-Wechselrichter/Ladegerät mit MPPT
(Art.Nr.: VIPMR482602020)
Der Victron Multi RS Solar 48/6000/100-450/100 2 Tracker kombiniert einen leistungsfähigen 48-V-Wechselrichter/Lader mit einem integrierten Hochvolt-Solarladeregler und zwei unabhängigen MPPT-Trackern.
Damit vereint das Gerät Wechselrichter, Batterieladegerät, AC-Transferschalter und Solarregler in einem kompakten Gehäuse. Es eignet sich besonders für 48-V-Systeme, bei denen eine leistungsfähige AC-Versorgung mit einer direkt integrierten PV-Anlage kombiniert werden soll.
6-kVA-Wechselrichter mit hoher Dauerleistung
Der Wechselrichter liefert eine saubere Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Die kontinuierliche Ausgangsleistung hängt von der Batteriespannung ab und steigt bei 25 °C linear von 4600 W bei 46 V DC auf 5200 W bei 52 V DC.
Bei 40 °C stehen noch 4500 W und bei 65 °C 3000 W zur Verfügung.
Für kurzzeitige Lastspitzen kann der Multi RS Solar bis zu 9 kW für 3 Sekunden beziehungsweise 7 kW für 4 Minuten bereitstellen. Der maximale Dauerstrom des Wechselrichters beträgt 25 A AC.
Zwei unabhängige MPPT-Tracker
Ein wesentliches Merkmal dieser Variante sind die zwei unabhängigen Solartracker.
Die maximale PV-Umwandlungsleistung beträgt insgesamt 6 kW, aufgeteilt auf 3 kW pro Tracker.
Dadurch können zwei getrennte PV-Generatorfelder unabhängig voneinander betrieben werden. Das ist beispielsweise sinnvoll, wenn Solarmodule auf unterschiedlichen Dachflächen montiert sind, unterschiedliche Ausrichtungen besitzen oder aufgrund ihrer Verschattung getrennt geregelt werden sollen.
Jeder Tracker arbeitet unabhängig innerhalb des MPPT-Betriebsspannungsbereichs.
Die maximal zulässige PV-Leerlaufspannung beträgt 450 V, die Anlaufspannung 120 V und der MPPT-Betriebsspannungsbereich 65 bis 450 V.
Der maximale betriebliche PV-Eingangsstrom beträgt 12 A, der maximale PV-Kurzschlussstrom 16 A.
Bis zu 6 kW PV direkt integriert
Die integrierte PV-Leistung von bis zu 6 kW ermöglicht den Aufbau leistungsfähiger Solarenergiesysteme ohne separate externe MPPT-Regler.
Wenn mehr Solarleistung benötigt wird, kann die Anlage dennoch erweitert werden. Victron sieht dafür zusätzliche DC-gekoppelte Solarladeregler oder AC-gekoppelte PV-Wechselrichter vor.
Bei AC-gekoppelten PV-Wechselrichtern kann deren Ausgangsleistung über die integrierte Frequenzverschiebungssteuerung geregelt werden.
100 A maximaler Gesamtladestrom
Der Multi RS Solar verfügt neben dem integrierten Solarregler über ein leistungsfähiges AC-Batterieladegerät.
Bei 230 V AC, 57,6 V Batteriespannung und 25 °C beträgt der maximale Ladestrom aus der AC-Quelle 88 A.
Der maximale kombinierte Ladestrom aus AC und PV beträgt 100 A DC.
Der programmierbare Ladespannungsbereich liegt zwischen 36 und 60 V. Standardmäßig sind 57,6 V Konstantspannung und 55,2 V Erhaltungsspannung eingestellt.
Ein Batterietemperatursensor wird mitgeliefert. Zusätzlich steht eine Batteriespannungsmessung zur Verfügung.
PowerControl und PowerAssist
Der Multi RS Solar unterstützt PowerControl und PowerAssist.
Mit PowerControl kann die maximale Belastung einer Netz- oder Generatorquelle begrenzt werden. Der Multi RS berücksichtigt dabei die angeschlossenen AC-Verbraucher und reduziert den Batterieladestrom entsprechend.
Mit PowerAssist kann eine zu schwache Netz- oder Generatorquelle zusätzlich aus der Batterie unterstützt werden. Kurzzeitige Leistungsspitzen lassen sich dadurch abdecken, ohne die externe AC-Quelle zu überlasten.
50-A-Transferschalter
Der integrierte Transferschalter sowie der maximale AC-Eingangs- und Durchgangsstrom sind für 50 A ausgelegt.
Damit kann der Multi RS Solar auch in Anlagen eingesetzt werden, deren externe AC-Versorgung deutlich über einem üblichen 16-A-Landstromanschluss liegt.
Hybrid-, Backup-, Insel- und Generatorbetrieb
Der Multi RS Solar unterstützt unterschiedliche Betriebsarten.
Im Hybridmodus wird überschüssige Solarenergie in der Batterie gespeichert und bei Bedarf wieder bereitgestellt.
Im Reservemodus übernimmt das Batteriesystem bei einem Netzausfall.
Im netzunabhängigen Betrieb kann das System vollständig ohne Netzanschluss arbeiten.
Im Generatormodus kann der Multi RS einen Generator steuern und dessen verfügbare Leistung mit Batterieleistung ergänzen.
Zusätzlich ist ein PV-Wechselrichtermodus ohne Batterie vorgesehen.
AC-out-2 für nicht kritische Verbraucher
Der Multi RS Solar besitzt einen zusätzlichen AC-out-2-Ausgang.
Dieser ist direkt mit dem AC-Eingang verbunden und für Verbraucher gedacht, die nur bei vorhandener externer AC-Versorgung betrieben werden sollen.
Die an AC-out-2 angeschlossenen Verbraucher werden von PowerControl und PowerAssist berücksichtigt.
Bluetooth, VictronConnect und GX-Integration
Bluetooth ist bereits integriert.
Damit kann der Multi RS Solar direkt über die VictronConnect App konfiguriert und überwacht werden.
Für umfangreichere Systemüberwachung, VRM, Datenprotokollierung und Systemsteuerung steht VE.Can zur Verfügung. Darüber kann beispielsweise ein Cerbo GX angeschlossen werden.
VE.Direct ist für die Verbindung mit einem GlobalLink 520 vorgesehen.
Victron weist ausdrücklich darauf hin, dass die Verbindung zu einem GX-Gerät über VE.Can erfolgen soll.
Dreiphasenbetrieb möglich – Parallelbetrieb nicht
Ein wichtiger Unterschied zu klassischen MultiPlus- und MultiPlus-II-Geräten ist die Systemtopologie.
Der Multi RS Solar unterstützt Dreiphasenbetrieb mit jeweils einem Gerät pro Phase.
Ein Parallelbetrieb mehrerer Geräte auf derselben Phase wird dagegen nicht unterstützt.
Damit eignet sich der Multi RS Solar gut für ein dreiphasiges System mit drei Geräten, aber nicht für Anwendungen, bei denen auf einer einzelnen Phase mehrere Geräte zur Leistungssteigerung parallel betrieben werden sollen.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–62 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %
Maximaler Dauerstrom Wechselrichter 25 A AC
Dauerleistung bei 25 °C 4600 W bei 46 V bis 5200 W bei 52 V
Dauerleistung bei 40 °C 4500 W
Dauerleistung bei 65 °C 3000 W
Spitzenleistung 9 kW für 3 Sekunden / 7 kW für 4 Minuten
Kurzschlussausgangsstrom 45 A
Maximaler Überstromschutz AC-Ausgang 30 A
Wirkungsgrad 96,5 % bei 1 kW / 94 % bei 5 kW
Leerlaufverbrauch 20 W
PowerControl Ja
PowerAssist Ja
Transferschalter 50 A
Maximaler AC-Eingangs- und Durchgangsstrom 50 A
AC-Eingangsspannungsbereich 187–265 V AC
AC-Eingangsfrequenz 45–65 Hz
Solartracker 2 unabhängige MPPT-Tracker
Maximale PV-Leerlaufspannung 450 V
PV-Anlaufspannung 120 V
MPPT-Betriebsspannungsbereich 65–450 V
Maximaler PV-Eingangsstrom 12 A
Maximaler PV-Kurzschlussstrom 16 A
Maximale PV-Umwandlungsleistung 6000 W gesamt
Maximale PV-Leistung pro Tracker 3000 W
PV-Anschluss 2 Strings, jeweils positiver und negativer MC4-Anschluss
Erdschlussauslösepegel 30 mA
Isolationsausfall-Erkennungspegel 100 kΩ
Programmierbarer Ladespannungsbereich 36–60 V
Standard-Konstantspannung 57,6 V
Standard-Erhaltungsspannung 55,2 V
Maximaler AC-Ladestrom 88 A bei 57,6 V
Maximaler Gesamtladestrom AC + PV 100 A DC
Batterietemperatursensor Ja, mitgeliefert
Batteriespannungsmessung Ja
AC-out-2 Ja
Dreiphasenbetrieb Ja, ein Gerät pro Phase
Parallelbetrieb Nein
Programmierbares Relais Ja
Programmierbare analoge/digitale I/O 2×
Schnittstellen VE.Direct, VE.Can, Bluetooth
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Maximale Betriebshöhe 2000 m
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Erdungssystem TN und TT
Gehäuse Stahl, blau RAL 5012
Schutzart IP21

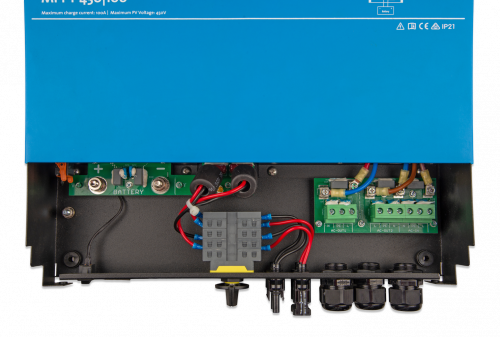

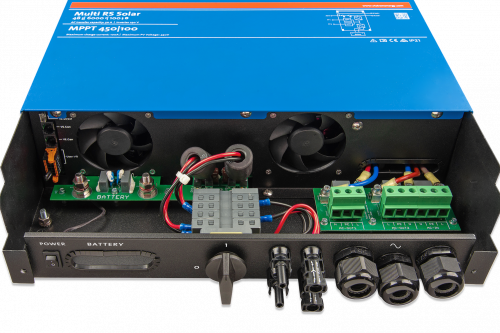

Batterieanschluss M8-Bolzen
AC-Anschluss Schraubklemmen bis 10 mm²
Gewicht 12,3 kg
Abmessungen H × B × T 462 × 425 × 127 mm
Der Multi RS Solar 48/6000/100-450/100 2 Tracker ist besonders interessant, wenn Wechselrichter/Ladegerät und ein leistungsfähiger Hochvolt-Solarregler möglichst kompakt in einem Gerät zusammengefasst werden sollen.
Der entscheidende Unterschied zum normalen Multi RS 48/6000/100-50 ist der integrierte Solarregler. Während beim normalen Multi RS separate SmartSolar MPPT-Regler benötigt werden, können beim Multi RS Solar bis zu 6 kW PV direkt angeschlossen werden.
Die hier angebotene Version besitzt zwei unabhängige MPPT-Tracker mit jeweils bis zu 3 kW. Das ist gegenüber einem gemeinsamen Tracker ein wichtiger Vorteil, wenn zwei getrennte PV-Felder unterschiedliche Ausrichtungen, Modulzahlen oder Verschattungsverhältnisse besitzen.
Dabei sollte beachtet werden, dass die beiden Tracker jeweils eigene elektrische Grenzen besitzen. Die PV-Strings müssen daher nicht nur auf die Gesamtleistung von 6 kW, sondern auch auf die 3-kW-Grenze pro Tracker, die maximale PV-Spannung und die zulässigen Eingangsströme abgestimmt werden.
Die hohe maximale PV-Leerlaufspannung von 450 V ermöglicht vergleichsweise lange Modulstrings und reduziert dadurch die Ströme auf der PV-Seite. Gleichzeitig ist bei Hochvolt-PV deutlich mehr Aufmerksamkeit hinsichtlich Planung, Trennung, Isolation und Schutzmaßnahmen erforderlich als bei klassischen 150- oder 250-V-MPPT-Systemen.
Wichtig: Victron weist zusätzlich darauf hin, dass die maximale PV-Spannung das Achtfache der Erhaltungsspannung der Batterie nicht überschreiten sollte. Bei einer Batteriespannung von beispielsweise 50 V nennt Victron daher 400 V als entsprechenden Richtwert.
Mit bis zu 5200 W kontinuierlicher Wirkleistung bei 25 °C ist das Gerät deutlich leistungsfähiger als seine kompakte Bauform vermuten lässt. Die Bezeichnung „6000“ steht dabei für die 6-kVA-Geräteklasse und nicht für 6000 W kontinuierliche Wirkleistung.
Der maximale kombinierte Batterieladestrom aus AC und Solar beträgt 100 A. Auch wenn theoretisch gleichzeitig hohe AC- und PV-Leistung verfügbar sind, wird der Gesamtladestrom dadurch begrenzt.
Für Anlagen mit schwachen Netz- oder Generatoranschlüssen sind PowerControl und PowerAssist ein großer Vorteil. Die verfügbare externe Leistung kann begrenzt und kurzfristig aus der Batterie ergänzt werden.
Gegenüber einem MultiPlus-II plus separatem SmartSolar ist der Multi RS Solar kompakter und leichter. Eine modulare Lösung bietet jedoch mehr Freiheit bei Anzahl, Position und Dimensionierung der Solarregler. Wenn mehrere stark unterschiedlich ausgerichtete PV-Felder oder deutlich mehr als zwei Tracker benötigt werden, können separate SmartSolar-Regler sinnvoller sein.
Für zentrale Anlagenüberwachung empfehlen wir ein separates GX-Gerät wie den Cerbo GX. Die Verbindung erfolgt beim Multi RS Solar über VE.Can. Das Gerät besitzt zwar Bluetooth für VictronConnect, aber kein integriertes GX-System.
Ein besonders wichtiger Punkt bei der Anlagenplanung ist die Mehrgerätefähigkeit: Der Multi RS Solar unterstützt drei Phasen mit jeweils einem Gerät pro Phase, aber keinen Parallelbetrieb auf derselben Phase.
Wer also beispielsweise mehr als die Leistung eines einzelnen Multi RS Solar auf einer Phase benötigt, kann dies nicht durch einen zweiten parallel geschalteten Multi RS Solar erreichen. In solchen Anwendungen sollte geprüft werden, ob ein MultiPlus-II-System besser geeignet ist.
Für ein dreiphasiges System können dagegen drei Multi RS Solar eingesetzt werden – jeweils einer auf L1, L2 und L3.
- 1× Victron Multi RS Solar 48/6000/100-450/100 2 Tracker
- 1× Batterietemperatursensor
