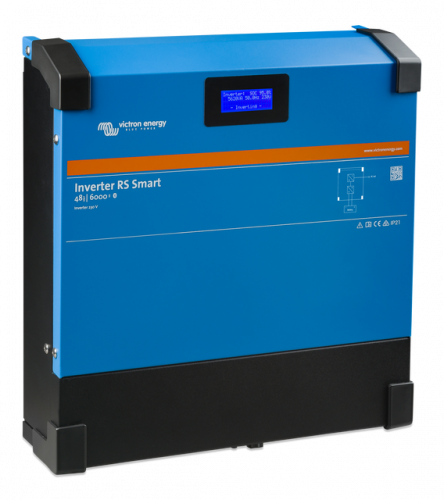

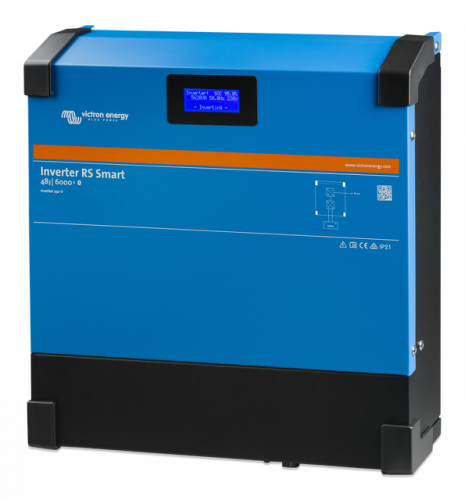

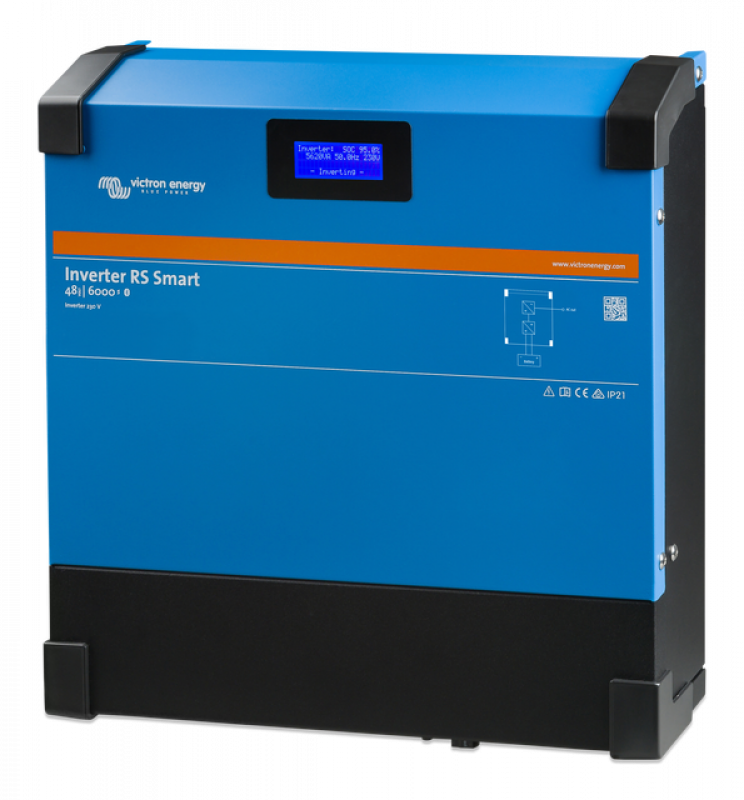

Victron Inverter RS 48/6000 230V Smart – 48 V Sinus-Wechselrichter 6000 VA
Victron Inverter RS 48/6000 230V Smart – 48 V Sinus-Wechselrichter 6000 VA
(Art.Nr.: VIPIN482600000)
Der Victron Inverter RS 48/6000 230V Smart ist ein moderner Hochfrequenz-Sinus-Wechselrichter für leistungsfähige 48-V-Batteriesysteme. Trotz seiner hohen Ausgangsleistung wiegt das Gerät lediglich 11 kg und ist mit 425 × 440 × 125 mm erheblich leichter und flacher als klassische trafobasierte Wechselrichter vergleichbarer Leistung.
Der Inverter RS ist als reiner Wechselrichter ohne klassischen AC-Eingang und ohne integrierten Transferschalter konzipiert. Er eignet sich daher besonders für Systeme, bei denen ausschließlich eine leistungsfähige 230-V-Versorgung aus der 48-V-Batterie benötigt wird oder Lade-, Netz- und Umschaltfunktionen bewusst separat realisiert werden sollen.
Bis zu 5.300 W kontinuierliche Ausgangsleistung
Der Wechselrichter erzeugt eine saubere Ausgangsspannung von 230 V AC ± 2 % bei 50 Hz.
Die kontinuierlich verfügbare Leistung hängt von der Batteriespannung ab. Bei 25 °C steigt sie linear von 4.800 W bei 46 V DC auf 5.300 W bei 52 V DC.
Bei 40 °C stehen weiterhin 4.500 W und bei 65 °C noch 3.000 W zur Verfügung.
Der maximale kontinuierliche Ausgangsstrom beträgt 25 A AC.
Hohe Spitzenleistung für anspruchsvolle Verbraucher
Für Verbraucher mit erhöhten Einschaltströmen besitzt der Inverter RS erhebliche Leistungsreserven.
Kurzzeitig können 9 kW für 3 Sekunden beziehungsweise 7 kW für 4 Minuten bereitgestellt werden.
Damit eignet sich das Gerät auch für Verbraucher, die beim Einschalten deutlich mehr Leistung benötigen als im normalen Dauerbetrieb.
Der Kurzschlussausgangsstrom beträgt 50 A.
Hoher Wirkungsgrad und kompakte Hochfrequenztechnik
Der maximale Wirkungsgrad beträgt 96,5 % bei 1 kW Last beziehungsweise 94 % bei 5 kW Last.
Der Leerlaufverbrauch liegt bei 20 W.
Victron hebt bei der RS-Serie insbesondere die Verbindung aus Hochfrequenztechnik, geringem Gewicht, hohem Wirkungsgrad und leisem Betrieb hervor. Mit lediglich 11 kg ist der Inverter RS für diese Leistungsklasse ausgesprochen leicht.
Integriertes Bluetooth und VictronConnect
Eine Bluetooth-Schnittstelle ist bereits im Gerät integriert.
Dadurch kann der Inverter RS direkt über die VictronConnect App konfiguriert und überwacht werden. Ein zusätzlicher Bluetooth-Dongle ist nicht erforderlich.
Über VictronConnect lassen sich Betriebsparameter kontrollieren und Einstellungen des Wechselrichters anpassen.
Integriertes Display
Der Inverter RS besitzt zusätzlich ein integriertes Display.
Darüber können wichtige Batterie- und Wechselrichterparameter direkt am Gerät abgelesen werden. Damit ist eine grundlegende Kontrolle auch ohne Smartphone, GX-Gerät oder weitere externe Anzeige möglich.
VE.Can für GX-Systeme
Für umfangreiche Anlagen empfiehlt sich die Einbindung in ein Victron GX-System.
Über VE.Can kann beispielsweise ein Cerbo GX angeschlossen werden. Dadurch stehen zentrale Systemüberwachung, Datenprotokollierung und Firmware-Aktualisierungen aus der Ferne zur Verfügung.
Auch ein kompatibler Victron Energy Meter kann über VE.Can eingebunden werden.
Victron weist im Datenblatt ausdrücklich darauf hin, dass der VM-3P75CT Energy Meter über VE.Can angeschlossen werden muss; Ethernet wird für diese Verbindung derzeit nicht unterstützt.
VE.Direct für GlobalLink 520
Zusätzlich besitzt der Wechselrichter einen VE.Direct-Anschluss.
Dieser ist laut Victron insbesondere für die Verbindung mit einem GlobalLink 520 zur Fernüberwachung vorgesehen.
Programmierbare Ein- und Ausgänge
Neben den Kommunikationsschnittstellen stehen ein programmierbares Relais und zwei analoge/digitale Mehrzweckanschlüsse zur Verfügung.
Das programmierbare Relais kann beispielsweise für Sammelalarm, DC-Unterspannungsalarm oder eine Generator-Start/Stopp-Funktion verwendet werden.
Zusätzlich sind Anschlüsse für Batterie-Spannungs- und Temperatursensor vorhanden. Der Ferneingang kann auch für die Anbindung eines Victron smallBMS konfiguriert werden.
Parallelbetrieb mit bis zu 12 Geräten
Ein besonders wichtiger Punkt gegenüber früheren beziehungsweise anders ausgelegten RS-Geräten ist die Mehrgerätefähigkeit.
Der aktuelle Inverter RS 48/6000 unterstützt laut Datenblatt bis zu 12 parallel geschaltete Geräte.
Damit lässt sich die verfügbare Wechselrichterleistung durch zusätzliche Geräte erheblich steigern.
Dreiphasenbetrieb mit bis zu vier Geräten pro Phase
Auch ein Dreiphasensystem ist möglich.
Victron nennt bis zu vier Geräte pro Phase. Damit können große dreiphasige Anlagen aufgebaut werden, bei denen mehrere Inverter RS je Phase zusammenarbeiten.
AC-gekoppelte PV-Wechselrichter möglich
Obwohl der Inverter RS selbst keinen integrierten MPPT-Solarregler besitzt, unterstützt er AC-gekoppeltes Solarladen.
Dazu wird ein externer PV-Wechselrichter an den AC-Ausgang des Inverter RS angeschlossen.
Das Datenblatt nennt eine maximale AC-gekoppelte Solarladeleistung von 5.000 W sowie einen maximalen Ladestrom von 88 A bei 57,6 V.
Wichtig ist hierbei die Abgrenzung zu einem MultiPlus oder Multi RS: Der Inverter RS besitzt keinen normalen AC-Eingang für Netz-, Landstrom- oder Generatorladung. Die Ladefunktion des Datenblatts bezieht sich auf AC-gekoppelte Solarenergie am Wechselrichterausgang.
Nenn-Batteriespannung 48 V
DC-Eingangsspannungsbereich 38–62 V
Minimale Anlaufspannung 41 V
Überspannungsabschaltung 65,5 V
AC-Ausgangsspannung 230 V AC ± 2 %
Frequenz 50 Hz ± 0,1 %, auf 60 Hz einstellbar
Maximaler Dauerstrom Wechselrichter 25 A AC
Dauerleistung bei 25 °C 4.800 W bei 46 V bis 5.300 W bei 52 V
Dauerleistung bei 40 °C 4.500 W
Dauerleistung bei 65 °C 3.000 W
Spitzenleistung 9 kW für 3 Sekunden / 7 kW für 4 Minuten
Kurzschlussausgangsstrom 50 A
Wirkungsgrad 96,5 % bei 1 kW / 94 % bei 5 kW
Leerlaufverbrauch 20 W
Programmierbarer Ladespannungsbereich 36–60 V
Standard-Konstantspannung 57,6 V
Standard-Erhaltungsspannung 55,2 V
Maximale AC-gekoppelte Solarladeleistung 5.000 W
Maximaler Ladestrom bei AC-gekoppelter PV 88 A bei 57,6 V
Batterietemperatursensor Ja, mitgeliefert
Batteriespannungsmessung Ja
Parallelbetrieb Ja, bis zu 12 Geräte
Dreiphasenbetrieb Ja, bis zu 4 Geräte pro Phase
Display Ja, integriert
Bluetooth Ja, integriert
VE.Can Ja
VE.Direct Ja
Programmierbares Relais Ja
Programmierbare analoge/digitale I/O 2×
Fern-Ein/Aus Ja
Betriebstemperatur -40 bis +65 °C
Kühlung Gebläselüftung
Maximale Betriebshöhe 2.000 m
Maximale Luftfeuchtigkeit 95 %, nicht kondensierend
Gehäuse Stahl, blau RAL 5012
Schutzart IP21
Batterieanschluss M8-Bolzen
AC-Anschluss Schraubklemmen bis 10 mm²
Gewicht 11 kg
Abmessungen H × B × T 425 × 440 × 125 mm
Der Victron Inverter RS 48/6000 Smart ist besonders interessant, wenn eine hohe Wechselrichterleistung in einem sehr kompakten und leichten 48-V-Gerät benötigt wird, aber kein integriertes Netzladegerät und kein AC-Transferschalter erforderlich sind.
Mit nur 11 kg ist das Gerät erheblich leichter als klassische trafobasierte Wechselrichter vergleichbarer Leistung. Gleichzeitig liefert es abhängig von der Batteriespannung bei 25 °C bis zu 5.300 W kontinuierliche Wirkleistung.
Die Bezeichnung „6000“ sollte dabei nicht mit 6.000 W Dauerleistung gleichgesetzt werden. Sie bezeichnet die Geräteklasse. Die tatsächliche kontinuierliche Ausgangsleistung beträgt laut Datenblatt 4.800 bis 5.300 W, abhängig von der Batteriespannung.
Gegenüber einem Phoenix Inverter Smart 48/5000 bietet der Inverter RS etwas mehr Dauerleistung, eine moderne Hochfrequenzplattform, ein integriertes Display und insbesondere eine erheblich umfangreichere Systemfähigkeit.
Ein entscheidender Unterschied ist der Parallelbetrieb: Während die Phoenix-Inverter-Smart-Baureihe nicht parallel oder dreiphasig betrieben werden kann, unterstützt der Inverter RS laut aktuellem Datenblatt bis zu 12 Geräte parallel und in Dreiphasensystemen bis zu vier Geräte je Phase.
Damit ist der Inverter RS auch für sehr große und später erweiterbare Systeme interessant.
Gegenüber einem Phoenix Inverter VE.Bus 48/5000 bietet der RS ebenfalls eine moderne und sehr leichte Alternative. Der Phoenix VE.Bus ist eine bewährte trafobasierte Plattform; der Inverter RS erreicht durch Hochfrequenztechnik eine wesentlich höhere Leistungsdichte und ein erheblich geringeres Gewicht.
Wichtig ist jedoch die Abgrenzung zum Multi RS 48/6000/100-50: Der Multi RS besitzt zusätzlich einen AC-Eingang, Batterieladegerät für Netz beziehungsweise Generator, PowerControl, PowerAssist und einen 50-A-Transferschalter. Der Inverter RS besitzt diese Funktionen nicht.
Wer Landstrom, Generator oder Netz direkt an das Gerät anschließen und darüber die Batterie laden möchte, sollte daher den Multi RS oder je nach Systemanforderung einen MultiPlus-II beziehungsweise Quattro prüfen.
Gegenüber dem Multi RS Solar fehlt beim Inverter RS zusätzlich der integrierte MPPT-Solarregler. Solarenergie kann entweder über separate SmartSolar MPPT-Regler auf der DC-Seite oder über einen kompatiblen AC-gekoppelten PV-Wechselrichter eingebunden werden.
Das Datenblatt nennt für AC-gekoppelte PV eine maximale Solarladeleistung von 5.000 W. Hierfür muss der externe PV-Wechselrichter ausdrücklich am AC-Ausgang des Inverter RS angeschlossen werden.
Für umfangreiche Anlagen empfehlen wir ein separates GX-Gerät wie den Cerbo GX. Die Verbindung erfolgt über VE.Can. Dadurch können Batteriedaten, Wechselrichter, Energiezähler und weitere Victron-Komponenten zentral zusammengeführt und über VRM überwacht werden.
Bei Parallel- oder Dreiphasensystemen ist kein separates GX-Gerät für jeden einzelnen Wechselrichter erforderlich; ein zentral eingebundenes GX-System kann die Gesamtanlage überwachen.
Insgesamt ist der Inverter RS insbesondere dann eine sehr attraktive Lösung, wenn hohe Wechselrichterleistung, niedriges Gewicht, Parallelfähigkeit, Dreiphasenbetrieb und moderne Kommunikation gefragt sind, während AC-Ladegerät und Transferschalter entweder nicht benötigt oder separat realisiert werden.
- 1× Victron Inverter RS 48/6000 230V Smart
- 1× Batterietemperatursensor
